Проектирование сетей связи

Когда нужен общий проект сетей связи 📡

Отдельный раздел нужен, если:

• в здании одновременно предусматривают несколько сервисов связи;
• нужно определить точки ввода операторов и распределение сервисов по помещениям;
• меняются назначение, планировка, число рабочих мест или состав арендаторов;
• для оборудования нужны телекоммуникационные помещения, шкафы, питание и резерв;
• проектировщикам архитектуры, электроснабжения и автоматизации требуются согласованные задания;
• существующую сеть расширяют, но её свободная ёмкость и фактические подключения не подтверждены;
• замечания относятся к несовпадению схем, планов и спецификации.

В составе комплексного проекта инженерных систем сети связи выпускаются самостоятельным разделом. Общая страница координирует интерфейсы, а этот проект раскрывает состав сервисов и их инфраструктуру.

Не смешиваем сети связи и СКС

Проект сетей связи отвечает на широкий вопрос: какие сервисы нужны объекту и как они связаны с внешними вводами, помещениями, оборудованием, питанием и эксплуатацией.

Проект структурированной кабельной системы (СКС) — отдельная часть. Он описывает пассивную медную и оптическую инфраструктуру: розетки и порты, кабели, коммутационные панели, категории, длины и требования к тестированию. На небольшом объекте оба результата можно выпустить в одном договоре, но объём и цена фиксируются раздельно.

Не входят автоматически в базовый проект:

• наружные линии оператора за согласованной границей;
• получение технических условий и заключение договора присоединения;
• проектирование сетей оператора связи;
• система видеонаблюдения, контроль доступа, охранная или пожарная сигнализация;
• программирование телефонии, серверов, сетевого оборудования и систем управления;
• поставка, монтаж, измерения, сертификация линий и пусконаладка;
• обследование скрытых кабелей и подтверждение пригодности существующей сети;
• специальные защищённые сети и сведения ограниченного доступа.

Если требуется общий выпуск нескольких стадий, состав связываем с проектной и рабочей документацией, но не выдаём принципиальную схему за монтажный комплект.

Матрица сервисов — основа задания

Для каждого сервиса заполняем одинаковый набор проверяемых полей:

Конкретный набор сервисов определяет техническое задание. Не добавляем систему только потому, что она встречается в типовом альбоме.

Что получает заказчик

В согласованный комплект могут входить:

• ведомость исходных данных, допущений и границ ответственности;
• матрица сервисов, помещений и точек подключения;
• структурные схемы и топология сети;
• планы точек подключения, шкафов и кабельных трасс;
• схемы вводов и распределения по зданию;
• расчёт ёмкости портов, магистралей, шкафов и запаса;
• требования к пропускной способности, если они заданы сервисом;
• размещение телекоммуникационных помещений и оборудования;
• спецификация оборудования, изделий и материалов;
• кабельный журнал в согласованной стадии;
• задания на питание, резервирование, заземление, охлаждение, отверстия и закладные;
• перечень интерфейсов с оператором и смежными разделами;
• реестр открытых вопросов, которые нельзя закрыть без решения заказчика или оператора.

Для сложной пространственной координации шкафы, лотки и зоны обслуживания можно увязать в информационной модели ТИМ/BIM. Формат модели и уровень детализации согласуются отдельно.

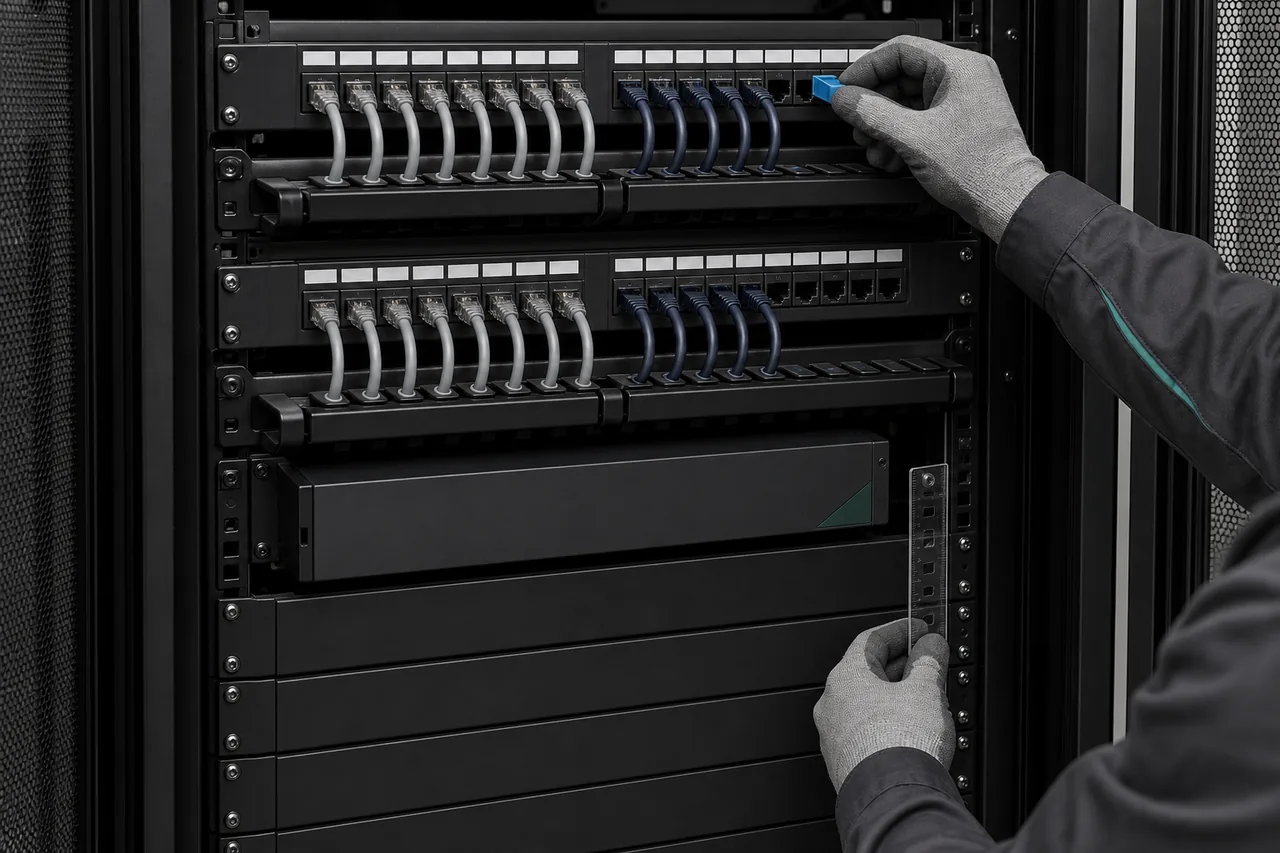

Расчётные параметры и запас

Запас нельзя задавать одной универсальной цифрой для всех систем. Его определяют назначение объекта, план развития, ограничения шкафов и требования заказчика.

Проверяем:

• количество подключений по помещениям и сервисам;
• число занятых и свободных портов;
• ёмкость вертикальных и горизонтальных участков;
• длины линий и ограничения выбранной технологии;
• пропускную способность магистралей для заданной нагрузки;
• количество мест в стойках и условия обслуживания;
• электрическую нагрузку оборудования;
• тепловыделения и требования к помещению;
• необходимость резервного питания и допустимый перерыв;
• раздельную прокладку и взаимное расположение со смежными системами.

Расчёт автономии источника бесперебойного питания выполняется в границах проекта ИБП. Проект сетей связи передаёт перечень критичных нагрузок, режим и требуемое время работы, но не подменяет электротехнический расчёт.

Ввод в здание и внешнее подключение

Точка ввода должна иметь координату, конструктивное исполнение и владельца. На старте проверяем:

• откуда приходит линия оператора;
• где проходит граница ответственности;
• какие технические условия уже получены;
• требуются ли резервные вводы;
• где размещаются вводное оборудование и кросс;
• кто выполняет наружный участок;
• какие отверстия, трубы, лотки и помещения должны предусмотреть смежники.

Порядок присоединения к сети электросвязи регулируется правилами подключения, но технические условия конкретного оператора остаются исходным документом проекта. SEC-WAY не гарантирует выдачу условий, ресурс внешней сети или срок действий оператора.

Питание телекоммуникационных шкафов, защитные аппараты и заземление передаём в проект внутреннего электроснабжения. В раздел связи не копируем непроверенную электрическую схему.

Какие исходные данные нужны

Для первичной оценки достаточно планов, площади, назначения объекта и перечня требуемых сервисов. Для разработки обычно нужны:

• техническое задание и требуемая стадия;
• актуальные планы, разрезы, экспликации и высоты;
• количество пользователей, рабочих мест, арендаторов и терминалов;
• перечень сервисов и требования к доступности;
• существующая схема, исполнительные материалы и результаты обследования при реконструкции;
• технические условия операторов и сведения о точках ввода;
• требования к резервированию и допустимому перерыву;
• перечень оборудования заказчика;
• планы телекоммуникационных помещений и ограничения по размещению шкафов;
• задания архитектуры, конструкций, электроснабжения и автоматизации;
• требования к формату документации и спецификации.

Если технических условий ещё нет, можем разработать внутреннюю концепцию на явно отмеченных допущениях. Окончательную точку ввода и параметры внешнего подключения подтверждают после получения данных оператора.

Стоимость проектирования

Стоимость — от 15 000 ₽ за базовый проект одной небольшой внутренней сети связи.

В ориентир входят проверка готовых планов и задания, одна матрица сервисов, одна согласованная топология, базовый расчёт ёмкости, планы точек и трасс, один шкаф или узел распределения, спецификация, задания смежникам, один электронный выпуск и один цикл исправления фактических замечаний заказчика.

Отдельно оцениваются обследование, обмеры, несколько операторов и вводов, несколько зданий, кампусная или наружная сеть, большое число шкафов и арендаторов, подробный проект СКС, активное сетевое оборудование, специальные требования к отказоустойчивости, информационная модель, экспертиза, авторский надзор, согласования, монтаж, измерения и услуги третьих лиц.

Цена зависит от числа сервисов и точек, этажности и площади, топологии, длины и среды магистралей, количества шкафов, требований к резервированию, состояния существующей сети, полноты технических условий, стадии и детализации. Это предварительный рыночный ориентир до утверждения SEC-WAY.

Дорожная карта проекта

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

7 этаповв естественном порядке

01Фиксируем сервисы и…

02Проверяем исходные…

03Рассчитываем ёмкость

04Разрабатываем…

05Выдаём задания…

06Проводим внутреннюю…

07Передаём комплект

1. Этап 01⌕
   Фиксируем сервисы и границы

   Согласуем пользователей, помещения, внешние подключения, проектируемые системы и исключения. Результат — матрица состава и ответственности.

2. Этап 02◇
   Проверяем исходные данные

   Сопоставляем планы, технические условия, существующие сети и требования операторов. Результат — реестр подтверждённых данных и допущений.

3. Этап 03✎
   Рассчитываем ёмкость

   Определяем точки, порты, магистрали, резерв, шкафы и ресурсы оборудования. Результат — расчётная таблица без скрытого дефицита.

4. Этап 04✓
   Разрабатываем топологию

   Назначаем вводы, узлы распределения и кабельные трассы. Результат — схемы и планы одной согласованной версии.

5. Этап 05↗
   Выдаём задания смежникам

   Передаём координаты, питание, резерв, заземление, охлаждение, отверстия и зоны обслуживания. Результат — проверяемые интерфейсы вместо общих формулировок.

6. Этап 06▣
   Проводим внутреннюю проверку

   Сверяем матрицу, расчёты, схемы, планы, кабельный журнал и спецификацию. Устраняем разрывы до выпуска.

7. Этап 07⌕
   Передаём комплект

   Выдаём согласованные файлы и перечень открытых вопросов. Замечания третьих сторон сопровождаем только в пределах договора.

Что приводит к переделке

• сервисы перечислены, но не связаны с помещениями и пользователями;
• количество точек принято по площади без задания;
• внешний ввод показан без технических условий и владельца;
• шкаф выбран без проверки портов, мест, питания и тепловыделений;
• резерв обозначен процентом без сценария развития;
• планы и структурная схема содержат разное количество узлов;
• кабельная трасса конфликтует с конструкциями или инженерными системами;
• оборудование не имеет зоны обслуживания;
• активное оборудование включено в спецификацию без требований заказчика;
• СКС, телефония, видеонаблюдение и пожарные системы объединены одним названием без границ.

Компетенции и ответственность

Над задачей работают проектировщик сетей связи, координатор смежных разделов и специалист внутреннего нормоконтроля. При необходимости подключаются архитектор, конструктор, инженер ЭОМ и специалист автоматизации. SEC-WAY имеет СРО проектировщиков; ответственных лиц и состав команды закрепляем в договоре.

Мы отвечаем за соответствие своего комплекта согласованному заданию и согласованность документов внутри него. Не отвечаем за неподтверждённые параметры сети оператора, изменения планировки после выпуска, оборудование третьих лиц и монтаж с отступлениями от проекта.

Гарантия действует 6 месяцев на недостатки выполненной SEC-WAY работы при неизменных исходных данных и задании. Подтверждённую ошибку исправляем без дополнительной оплаты; новые сервисы, точки или требования считаются изменением задания.

Частые вопросы

Проверим состав до расчёта

Пришлите планы и перечень сервисов. Мы проверим границы внутренней и внешней сети, отделим общий проект связи от СКС и подготовим состав исходных данных для расчёта стоимости.
