Проектирование инженерных систем

Когда нужен комплексный проект

Услуга подходит, если:

• проектируются несколько внутренних инженерных систем одного здания или помещения;
• нужно увязать отопление, вентиляцию, водоснабжение, канализацию, электроснабжение и слаботочные сети;
• меняются назначение, планировка, технология, количество людей или инженерные нагрузки;
• существующие сети сохраняются частично, а новые решения нужно подключить к ним без скрытых разрывов;
• проект разных подрядчиков содержит коллизии, несовпадающие нагрузки или неразделённую ответственность;
• требуется единый комплект в составе проектной и рабочей документации;
• замечания относятся не к одному разделу, а к их совместной работе;
• до закупки оборудования нужно проверить помещения, шахты, трассы, мощности и точки подключения.

Если нужен только один самостоятельный раздел, полезнее заказать профильную услугу: проектирование вентиляции, внутреннего электроснабжения, систем водоснабжения и канализации или внутренних сетей связи.

Проектирование также не заменяет обследование действующих инженерных систем. Для ремонта и реконструкции сначала фиксируют фактические трассы, состояние оборудования, доступные резервы и реальные точки подключения.

Что получает заказчик

Состав выдачи зависит от стадии, назначения объекта и технического задания. В согласованный комплект могут входить:

• перечень проектируемых систем и точные границы каждого раздела;
• ведомость исходных данных, нагрузок, допущений и ограничений;
• принципиальные схемы, планы, разрезы и узлы;
• расчёты и подбор основных параметров оборудования;
• задания смежным разделам;
• реестр межсистемных интерфейсов;
• планы координации трасс и зон оборудования;
• спецификации в согласованном объёме;
• перечень неустранённых исходных ограничений;
• реестр изменений и один согласованный электронный выпуск.

На старте закрепляем, нужна ли проектная документация, рабочая документация или оба комплекта. Если инженерные разделы входят в общий проект здания, их границы сверяем с составом проектирования объекта капитального строительства. Монтажные схемы производителя, программы контроллеров, пусконаладка и исполнительная документация не считаются включёнными автоматически.

Пять полей каждого стыка

Координата

Одинаковое название точки не гарантирует совпадение в пространстве. На планах и моделях связываем ось, отметку, сторону подключения и допустимую зону смещения.

Среда или сигнал

В карточке указываем, что именно передаётся между системами. Это отделяет силовое питание от управляющей цепи, хозяйственно-питьевую воду от технической, вытяжной воздух от дымоудаления.

Расчётный параметр

Смежный раздел получает не просьбу «предусмотреть питание», а проверяемую величину: мощность, расход, давление, температуру, категорию надёжности или требуемый резерв.

Управление

Фиксируем источник команды, ожидаемую реакцию, обратную связь и безопасное состояние. Это особенно важно на границе оборудования, электроснабжения и автоматизации.

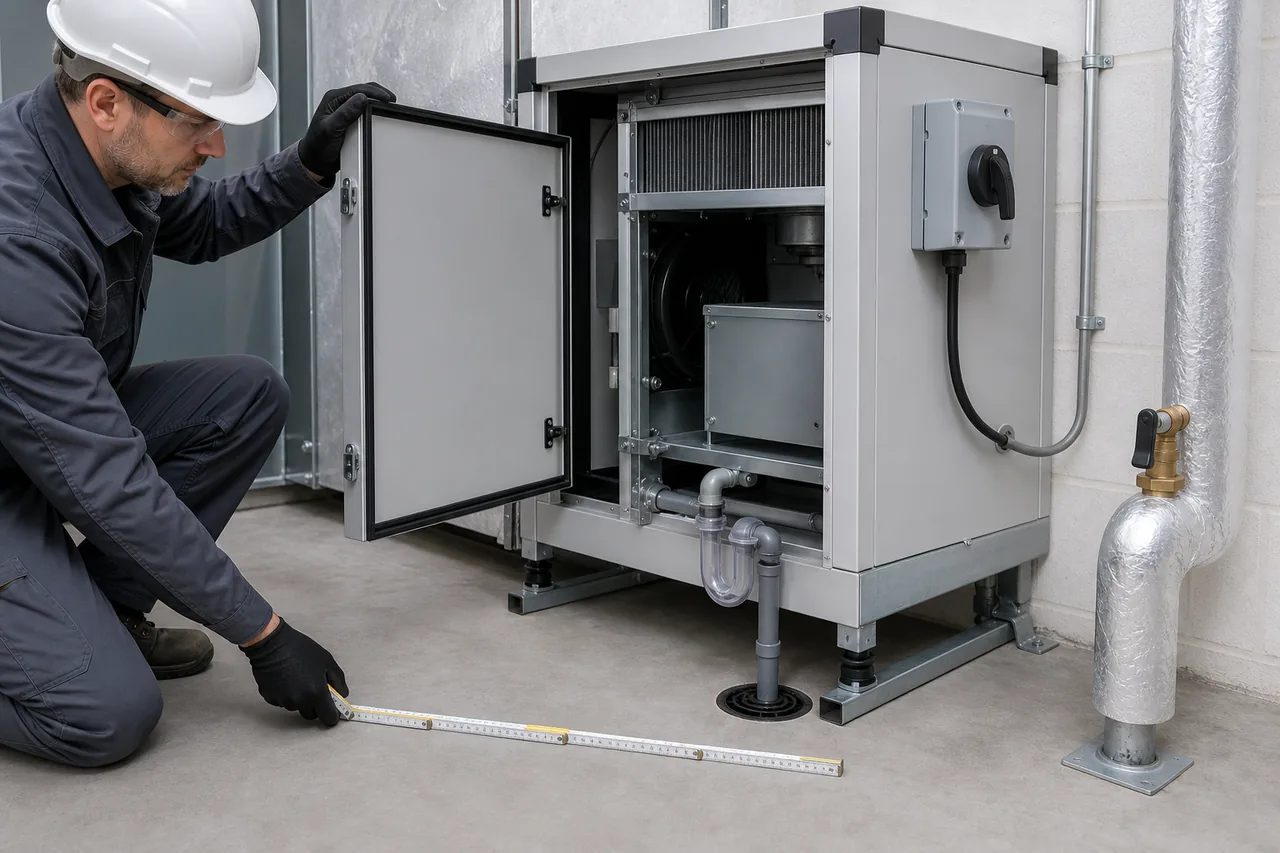

Доступ

Даже свободная трасса не завершает координацию. Нужны зоны открытия дверей, выемки фильтров, снятия насосов, обслуживания арматуры, проверки датчиков и подтяжки соединений.

Четыре вида координации

Пространственная. Проверяем пересечения трасс, высотные коридоры, проходы через конструкции, технические помещения и сервисные зоны.

Ресурсная. Сопоставляем электрические, тепловые, гидравлические и воздухообменные нагрузки. Изменение одной установки возвращается в баланс смежных систем.

Функциональная. Связываем режимы: штатный, ночной, аварийный, резервный, сезонный. Разделы получают единые исходные сценарии.

Эксплуатационная. Проверяем доступ, дренаж, замену, отключение, учёт ресурсов и границы ответственности эксплуатирующей организации.

Коллизия — только один вид ошибки. Системы могут не пересекаться геометрически, но конфликтовать по мощности, алгоритму или обслуживанию.

Базовый состав и стоимость

Стоимость комплексного проектирования инженерных систем — от 700 ₽/м² общей площади. Это предварительный рыночный ориентир, а не фиксированная цена SEC-WAY.

Базовый состав рассчитан для одного простого непроизводственного объекта с готовыми планами и техническим заданием. В него входят один согласованный вариант, внутренние разделы отопления и вентиляции, водоснабжения и канализации, электроснабжения и освещения, одна согласованная группа слаботочных систем, реестр интерфейсов, междисциплинарная проверка, один электронный выпуск и один цикл исправления фактических замечаний заказчика.

В ориентир не входят получение технических условий, обследование и вскрытия, наружные сети, технологические среды, газоснабжение, холодоснабжение, ИТП и котельная, специальные пожарные системы, диспетчеризация, программирование, стадия информационной модели, смета, экспертиза, согласования, авторский надзор, монтаж, пусконаладка, государственные платежи и услуги третьих лиц.

От чего зависит цена

Стоимость меняют не только площадь, но и плотность интерфейсов:

• количество инженерных разделов и точек обмена между ними;
• назначение здания и режимы работы;
• число этажей, зон, арендаторов и самостоятельных потребителей;
• категории надёжности, резервирование и аварийные сценарии;
• требуемые электрические, тепловые, водяные и воздушные нагрузки;
• высота запотолочного пространства, длина трасс и дефицит технических помещений;
• работа с существующими сетями и достоверность их исполнительной документации;
• состав наружных сетей и условия подключения;
• необходимость вариантного сравнения оборудования и трасс;
• стадия, детализация, формат информационной модели и требования заказчика к среде общих данных;
• количество повторных выпусков после изменения планировки, технологии или задания;
• специальные требования производственных, медицинских, образовательных, высотных и иных объектов.

До расчёта цены мы составляем перечень систем и границ. Это не позволяет скрыть дорогую систему внутри общего названия «инженерия».

Какие данные нужны для оценки

Для первичной оценки достаточно:

• планов объекта с площадью и этажностью;
• назначения помещений и предполагаемого режима работы;
• перечня нужных систем;
• стадии и желаемого формата результата;
• имеющихся технических условий и сведений о точках подключения;
• описания изменений, если объект реконструируется.

Для разработки обычно дополнительно нужны:

• техническое задание;
• актуальные архитектурные и конструктивные решения;
• технологическое задание, расстановка оборудования и данные о выделениях;
• расчётное количество людей и графики использования помещений;
• подтверждённые лимиты и параметры внешних ресурсов;
• требования управляющей или эксплуатирующей организации;
• материалы обследования существующих сетей;
• задания по пожарной безопасности, автоматизации и диспетчеризации;
• ранее выданные замечания;
• требования к стадиям, комплектованию и цифровому формату.

Если исходных данных нет, не заменяем их произвольными допущениями. Сначала отмечаем пробел и определяем, кто и каким документом его закрывает.

Как проходит проектирование

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

6 этаповв естественном порядке

01Определяем системы и…

02Собираем общий баланс

03Закрепляем интерфейсы

04Разрабатываем решения

05Проводим…

06Выпускаем комплект…

1. Этап 01⌕
   Определяем системы и границы

   Фиксируем назначение объекта, стадию, перечень разделов, внешние подключения и исключения. Результат — матрица состава и ответственности.

2. Этап 02◇
   Собираем общий баланс

   Сводим нагрузки, режимы, резервы и ограничения. Проверяем, достаточно ли доступных ресурсов и технических помещений до детальной трассировки.

3. Этап 03✎
   Закрепляем интерфейсы

   Создаём карточки стыков с пятью полями. Спорные точки не прячем в переписке: назначаем ответственный раздел и требуемый исходный документ.

4. Этап 04✓
   Разрабатываем решения

   Профильные специалисты выполняют расчёты, схемы, планы, задания и спецификации своего раздела в согласованной версии архитектуры и технологии.

5. Этап 05↗
   Проводим междисциплинарную проверку

   Сверяем пространственные, ресурсные, функциональные и эксплуатационные связи. Изменение нагрузки или оборудования возвращаем во все затронутые разделы.

6. Этап 06▣
   Выпускаем комплект одной версии

   Передаём согласованные файлы, реестр интерфейсов и перечень открытых ограничений. Замечания к нашей работе исправляем в пределах неизменного задания.

Ошибки, которые выявляем до выпуска

• оборудование выбрано без подтверждённой электрической мощности;
• охлаждение запроектировано без отвода конденсата;
• вентиляция не учитывает тепловыделения технологии;
• оборудование перекрывает проход или сервисную зону;
• трасса проходит через балку или отверстие, не согласованное с проектом железобетонных конструкций, либо через чужую зону без решения;
• автоматика не получает нужный сигнал или не передаёт подтверждение; для пожарных сценариев отдельно сверяем алгоритм работы систем пожарной автоматики;
• дренаж, аварийный слив или отключение не назначены ни одному разделу;
• расход одного раздела отличается от данных смежного;
• планировка изменилась, а часть альбомов осталась в прежней редакции;
• монтажный подрядчик получил разные версии планов.

Наличие реестра не обещает отсутствие любых изменений на стройке. Оно делает интерфейсы проверяемыми и показывает, от какого исходного решения зависит каждый стык.

От чего зависит срок

Срок SEC-WAY определяют количество разделов, качество исходных данных, число интерфейсов, стадия, площадь, вариантность и скорость решений заказчика. На реконструкции отдельно учитываются обследование и проверка существующих мощностей.

Рабочий график строим по контрольным точкам: баланс, принципиальные решения, интерфейсы, координационный выпуск и финальный комплект. Так изменение одного раздела не обнаруживается только перед выдачей.

Сроки получения технических условий, экспертизы, согласований, ответов ресурсоснабжающих и иных организаций не входят в срок нашей разработки. Их фиксируют отдельно, если сопровождение включено в договор.

Команда и инструменты

В SEC-WAY работают 14 специалистов. На комплексной задаче состав команды определяет перечень разделов. У каждого интерфейса есть ответственный, а общий выпуск проходит междисциплинарную проверку.

Для расчётов и координации используем профильные программные средства, применимые к конкретным системам. Информационная модель включается, если это предусмотрено заданием. Название программы само по себе не подтверждает качество: результат проверяют по нагрузкам, интерфейсам, чертежам и согласованности версий.

У SEC-WAY есть СРО проектировщиков. Лицензия МЧС относится к указанным в ней монтажу, обслуживанию и ремонту систем и не используется как универсальное подтверждение любой проектной услуги.

Ответственность и гарантия

SEC-WAY отвечает за согласованный состав своих расчётов, чертежей, заданий и межсистемных связей. Заказчик отвечает за достоверность исходных данных, своевременное утверждение решений и передачу изменений.

Мы не гарантируем решение экспертизы, ресурсоснабжающей, управляющей или иной третьей организации. Если требуется сопровождение замечаний, его состав и границы указываем в договоре.

Гарантия SEC-WAY действует 6 месяцев на выполненные работы. Исправим относящиеся к нашей работе недостатки без дополнительной оплаты, если техническое задание, планировка, оборудование, нагрузки и исходные данные не изменились.

Нормативная основа

Состав проектной документации для объектов капитального строительства определяют применительно к задаче и стадии. Постановление Правительства РФ № 87 выделяет сведения об инженерном оборудовании, сетях и системах инженерно-технического обеспечения и устанавливает требования к содержанию разделов.

Общие правила оформления, комплектования и изменения проектной и рабочей документации проверены по действующему ГОСТ Р 21.101-2026. Требования к расчётам и решениям каждого инженерного раздела выбирают отдельно по назначению объекта, параметрам системы и дате задания.

Перечень СП зависит от назначения здания и состава инженерных систем. Применимые редакции фиксируем в проекте после изучения объекта.

Частые вопросы

Получить состав комплексного проекта

Пришлите планы, назначение объекта, перечень систем и доступные технические условия. Мы составим матрицу разделов, выделим критические интерфейсы и вернёмся с базовым составом и ценой. Ответим в течение одного часа в рабочее время.
