Проектирование электроснабжения

Какие задачи решает проект ⚡

Проектирование электроснабжения требуется, когда:

• создаётся новый объект или помещение;
• меняется назначение, планировка или технология;
• увеличивается установленная мощность;
• добавляется оборудование с существенной или особой нагрузкой;
• заменяются вводные и распределительные устройства;
• требуется разделить рабочее, аварийное и технологическое питание;
• нужно устранить замечания к расчётам, схемам, защите или трассам;
• отдельный раздел ЭОМ входит в комплексное проектирование инженерных систем.

Для нового объекта капитального строительства сначала определяем стадию и обязательный состав документации. Для существующего объекта проверяем фактическую схему, доступную мощность и состояние исходных данных.

Граница услуги

Базовый проект относится к внутренним сетям 0,4 кВ от согласованной точки питания внутри объекта. В него не входят автоматически:

• наружные кабельные линии и сети электроснабжения;
• сети 6–10 кВ, трансформаторные и распределительные подстанции;
• заявка на технологическое присоединение;
• получение или изменение технических условий;
• увеличение максимальной мощности;
• договорные отношения с сетевой и энергосбытовой организациями;
• коммерческий учёт и его согласование;
• электромонтаж, пусконаладка и испытания электролаборатории;
• автоматизация, диспетчеризация и слаботочные системы;
• прохождение экспертизы и авторский надзор.

Эти задачи можно включить отдельно после проверки документов. Сам проект ЭОМ не создаёт право на присоединение и не заменяет мероприятия заявителя и сетевой организации по договору технологического присоединения.

Если критическим потребителям требуется заданная автономия, батарейная группа, сервисный байпас или модульное резервирование, эти решения выделяем в отдельный проект системы ИБП. В ЭОМ при этом сохраняются согласованные точки подключения, кабели и защитные аппараты.

Если состояния вводов, щитов, ИБП и других инженерных систем нужно выводить на единое рабочее место, перечень сигналов, событий и разрешённых команд оформляем в отдельном проекте диспетчеризации. В ЭОМ остаются питание оборудования и электрические соединения, а логика обмена относится к АСУД.

Что получает заказчик

Состав зависит от стадии, назначения объекта и задания. В комплект могут входить:

• пояснительная записка с принятыми решениями;
• ведомость установленной и расчётной мощности;
• распределение нагрузок по категориям и режимам;
• принципиальная однолинейная схема;
• схемы вводных и распределительных щитов;
• планы силового электрооборудования и розеточной сети;
• планы рабочего, аварийного и эвакуационного освещения в согласованном составе;
• кабельный журнал;
• расчёты токов, потерь напряжения и выбора кабелей;
• проверка защитных аппаратов и согласованности решений;
• решения по заземлению и уравниванию потенциалов;
• задания на отверстия, шахты, ниши и закладные;
• спецификация оборудования и материалов;
• перечень допущений и интерфейсов со смежными разделами.

Формат чертежей, расчётов и ведомостей закрепляем в составе проектной и рабочей документации. Проект не выдаём как обезличенный шаблон: номера линий, нагрузки, кабели и аппараты должны совпадать между расчётом, схемой, планами и спецификацией.

Какие исходные данные нужны

Для оценки достаточно планов, назначения помещений и перечня основных потребителей. До расчёта обычно требуются:

• техническое задание;
• архитектурные планы, разрезы и экспликации;
• действующие технические условия либо подтверждённые параметры точки питания;
• разрешённая максимальная мощность;
• задания от технологии, вентиляции, водоснабжения, лифтов и других систем;
• режимы работы и требования к непрерывности питания;
• данные о существующих щитах и кабелях при реконструкции;
• сведения о специальных помещениях и условиях среды;
• требования к учёту, резерву, автоматизации и диспетчеризации;
• актуальная схема заземления и уравнивания потенциалов, если она существует.

При проектировании капитального ремонта старую однолинейную схему нельзя считать фактической без проверки. Если маркировка, номиналы или трассы не подтверждены, согласуем обследование и фиксируем пределы достоверности.

Как формируем электрическую модель

1. Составляем реестр нагрузок

Для каждого потребителя фиксируем установленную мощность, режим работы, фазность, пусковые особенности, место установки и источник задания. Отдельно отмечаем оборудование, которое влияет на резервирование или качество электроэнергии.

2. Определяем расчётные режимы

Проверяем совместную работу групп потребителей, а не просто складываем паспортные мощности. Режимы нормальной работы, отключения и предусмотренного резерва рассматриваем раздельно.

3. Строим схему распределения

Назначаем вводы, щиты, секции и отходящие линии. Для каждой линии сохраняем связь между нагрузкой, кабелем и защитой, чтобы изменение одного параметра не осталось незамеченным в другой части проекта.

4. Выполняем расчёты

Определяем расчётные токи, выбираем сечения кабелей и аппараты, проверяем потери напряжения и условия отключения. Метод, исходные параметры и версия расчёта должны позволять повторить проверку.

5. Увязываем трассы

Сверяем кабельные пути, щитовые, закладные и сервисные зоны с архитектурой, конструкциями, вентиляцией и системами водоснабжения и канализации. При координации в модели передаём задания в специальный раздел ТИМ/BIM.

Стоимость проектирования

Стоимость — от 50 000 ₽ за базовый проект внутренних систем ЭОМ одного небольшого коммерческого объекта.

В ориентир входят проверка готовых исходных данных, ведомость нагрузок, одна согласованная схема распределения 0,4 кВ, планы силовой и осветительной сети, базовые электротехнические расчёты, кабельный журнал, спецификация, междисциплинарная проверка, электронный выпуск и один цикл исправления фактических замечаний заказчика.

Это предварительный рыночный ориентир, а не фиксированная цена SEC-WAY. Точное предложение готовим после проверки мощности, состава потребителей и стадии.

На стоимость влияют:

• площадь, назначение и режим работы объекта;
• установленная и расчётная мощность;
• число вводов, щитов, секций и отходящих линий;
• требования к резервированию и непрерывности питания;
• количество технологических и двигательных нагрузок;
• рабочее, аварийное, эвакуационное и наружное освещение;
• существующая схема и необходимость обследования;
• наружные сети, 6–10 кВ и трансформаторная подстанция;
• необходимость подключения, согласований или экспертизы;
• стадия и глубина детализации;
• число вариантов и циклов изменения задания.

Дорожная карта проекта

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

6 этаповв естественном порядке

01Фиксируем границы и…

02Согласуем реестр…

03Разрабатываем…

04Выполняем расчёты и…

05Проводим независимую…

06Передаём комплект

1. Этап 01⌕
   Фиксируем границы и точку питания

   Определяем внутренние и наружные сети, стадию, источник, выделенную мощность, напряжение и ответственность сторон. Составляем перечень недостающих исходных данных.

2. Этап 02◇
   Согласуем реестр нагрузок

   Сводим задания всех дисциплин и режимы работы. Заказчик подтверждает технологические параметры и оборудование, которые нельзя определить по архитектурному плану.

3. Этап 03✎
   Разрабатываем принципиальную схему

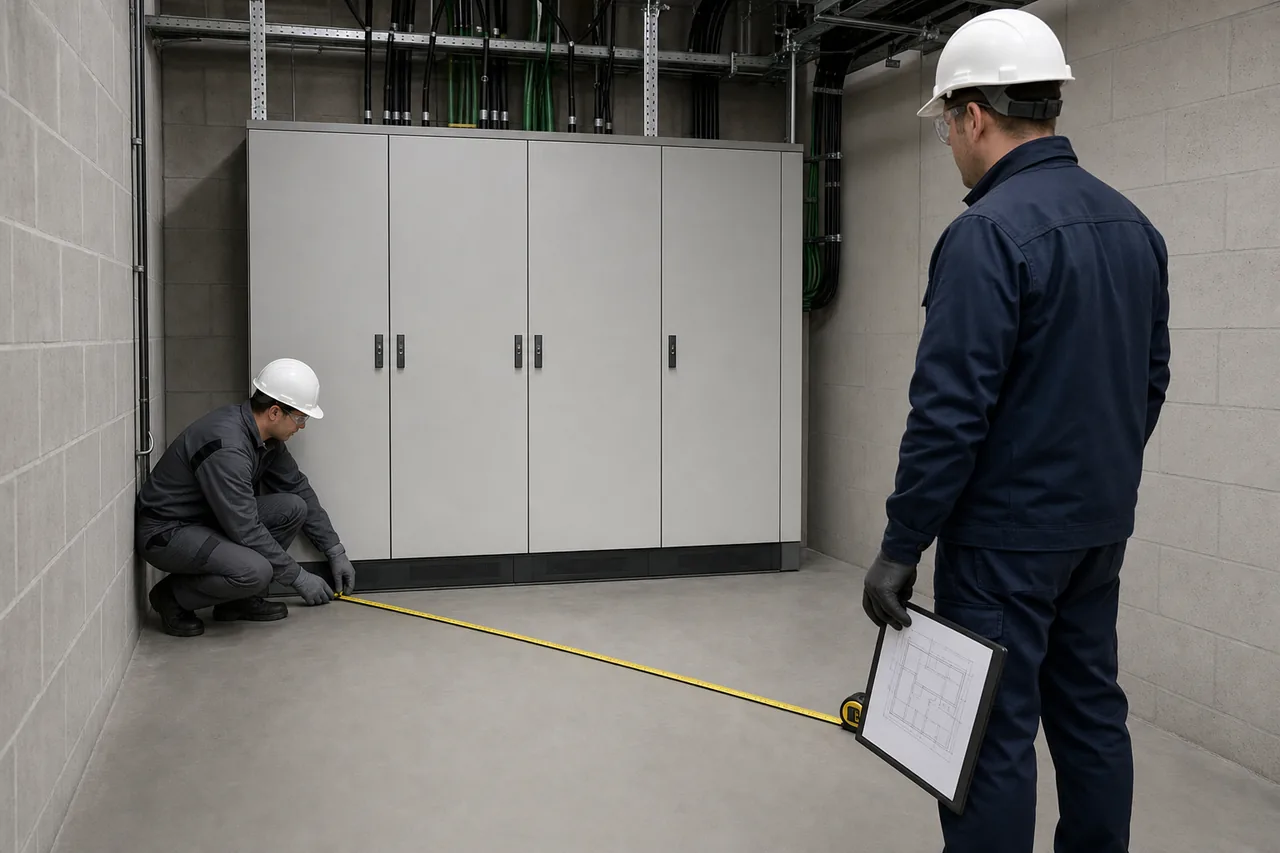

   Назначаем вводные и распределительные устройства, группируем потребителей, определяем резерв и основу защитных решений. Проверяем возможность размещения и обслуживания щитов.

4. Этап 04✓
   Выполняем расчёты и планы

   Выбираем кабели и аппараты, размещаем оборудование, освещение и кабельные пути. Изменения нагрузки сразу переносим в расчёт и однолинейную схему.

5. Этап 05↗
   Проводим независимую внутреннюю сверку

   Сопоставляем реестр нагрузок, расчёт, однолинейную схему, планы, кабельный журнал и спецификацию. Проверяем номера линий, номиналы и интерфейсы со смежными системами.

6. Этап 06▣
   Передаём комплект

   Выпускаем согласованную версию, принимаем консолидированные замечания и исправляем несоответствия, относящиеся к нашему техническому заданию.

Что чаще всего приводит к переделке

• выделенную мощность заменяют суммой паспортных значений;
• технологическое оборудование добавляют после выбора вводного аппарата;
• кабель выбирают отдельно от защиты и способа прокладки;
• номер линии различается на схеме, плане и в кабельном журнале;
• рабочее и резервное питание сходятся в одной неподтверждённой точке отказа;
• щит или кабельный путь конфликтует с дверью, трубой или воздуховодом;
• не предусмотрено место для монтажа и обслуживания;
• существующую схему принимают по устаревшему документу;
• изменение нагрузки не переносится во все связанные листы.

Перед выпуском проверяем цепочку от потребителя до источника и обратно. Это быстрее, чем искать несоответствие по отдельным листам после монтажа.

Ответственность и гарантия

SEC-WAY отвечает за состав и качество работ, прямо указанных в договоре и техническом задании. Не гарантируем выдачу технических условий, увеличение мощности, решение сетевой организации, результат экспертизы или состояние существующей электроустановки, которую не обследовали.

Гарантия SEC-WAY действует 6 месяцев на выполненные нами работы. При неизменном задании ошибку, возникшую по нашей вине, исправим без дополнительной оплаты. Новая нагрузка, изменение технологии, точки питания или условий подключения считается изменением исходных данных.

Частые вопросы

Получить оценку проекта ЭОМ

Пришлите планы, перечень оборудования, сведения о выделенной мощности и доступные документы по точке питания. Мы проверим границы задачи, укажем недостающие данные и подготовим предложение с составом, ценой и порядком работ.
