Разработка алгоритма работы систем пожарной автоматики

Когда требуется разработка или корректировка алгоритма

Алгоритм определяют при проектировании систем пожарной автоматики в объеме, необходимом для настройки, пусконаладки и последующих испытаний. Отдельная проработка особенно нужна, если на объекте несколько зон и связанных систем.

Практические причины обратиться за разработкой:

• новое строительство, реконструкция или капитальный ремонт;
• проекты СПС, СОУЭ, АУПТ, вентиляции, лифтов и СКУД подготовили разные исполнители;
• в проекте названы системы, но не раскрыты территориальные связи и порядок команд;
• изменились пожарные отсеки, планировка, зоны защиты или состав оборудования;
• наладчику не хватает данных для программирования приборов и контроллеров;
• при комплексной проверке обнаружилось несогласованное срабатывание;
• нужно сопоставить исполнительную документацию и фактическую конфигурацию действующего объекта;
• экспертиза, технический заказчик или комиссия запросили более подробное обоснование логики.

Для смонтированной системы одной новой таблицы может быть недостаточно. Сначала определяют актуальную конфигурацию, проверяют исполнительные материалы и доступные настройки. Обследование, корректировка проектов, программирование и испытания оцениваются отдельно.

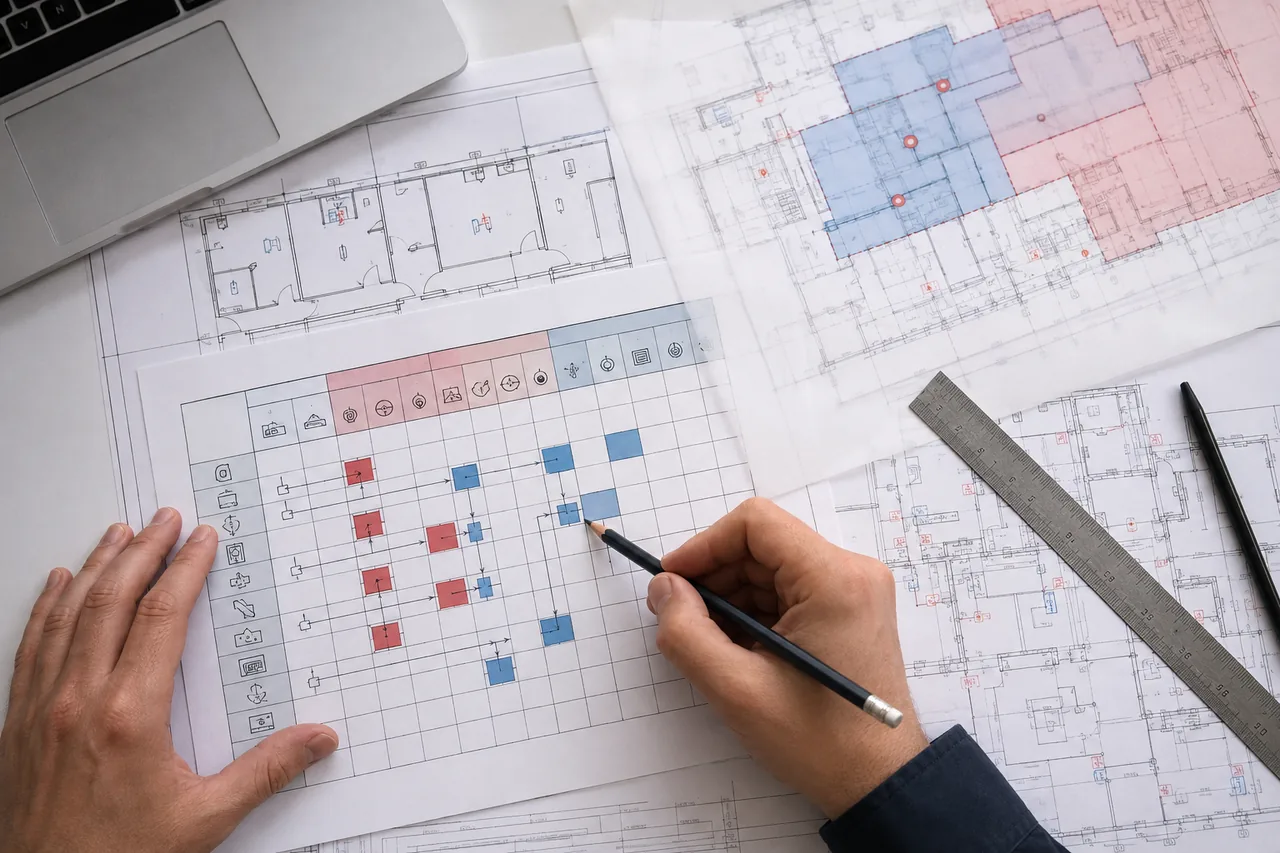

Что показывает причинно-следственная матрица

В строках или отдельных карточках сценария фиксируют входные события: сигнал автоматического или ручного извещателя, подтвержденный пожар, пуск установки пожаротушения, дистанционную команду и другие предусмотренные проектом состояния. В столбцах указывают управляемые системы и устройства.

Для каждой связи определяем:

• источник сигнала и территориальную зону;
• условие формирования события;
• получателя команды;
• требуемое действие: запустить, остановить, открыть, закрыть, разблокировать или перевести в заданный режим;
• последовательность относительно других действий;
• задержку, только если она предусмотрена нормативным требованием или обоснованным проектным решением;
• приоритет при одновременных событиях;
• ожидаемый обратный сигнал;
• реакцию на отсутствие подтверждения или неисправность линии;
• ссылку на профильный проект, техническое задание или характеристику оборудования.

Матрица должна позволять пройти всю цепочку от события до устройства. Длинные ветвления и альтернативные состояния удобнее выносить в пояснения или отдельные схемы, а не скрывать в одной ячейке.

Какие системы можно связать в алгоритме

Состав определяют по объекту. В алгоритм могут войти:

• система пожарной сигнализации, СПС;
• система оповещения и управления эвакуацией, СОУЭ;
• автоматические установки пожаротушения, АУПТ;
• противодымная вентиляция и подпор воздуха;
• общеобменная и технологическая вентиляция;
• противопожарные и дымовые клапаны;
• насосные установки и внутренний противопожарный водопровод;
• лифты и предусмотренные проектом режимы их работы;
• СКУД, автоматические двери и турникеты на путях эвакуации;
• диспетчеризация и система передачи извещений;
• электроснабжение, автоматика и технологическое оборудование, связанное с безопасностью людей.

Само наличие оборудования не дает оснований назначить ему любую команду. Для каждой связи проверяют допустимый интерфейс, полномочия прибора управления и решения соответствующего раздела. Команды технологическому оборудованию согласуют с разработчиком технологии.

Как увязываем зоны и события

Команда без территориальной привязки неоднозначна. Формулировка «включить дымоудаление» должна отвечать на вопросы, для какой зоны она предназначена, от какого события формируется и какое состояние ожидается после выполнения.

Мы сопоставляем:

• пожарные отсеки и секции;
• зоны контроля СПС;
• зоны оповещения и очередность эвакуации;
• зоны противодымной защиты;
• направления или участки пожаротушения;
• помещения, обслуживаемые вентиляционными системами;
• группы лифтов и посадочные этажи;
• двери, проходы и зоны СКУД;
• технологические участки.

Сигнал ручного пожарного извещателя рассматривают отдельно. Его место может не совпадать с помещением пожара, поэтому его нельзя автоматически считать точным территориальным аналогом сигнала автоматического извещателя. Условия реакции проверяют по актуальной редакции СП 484 и профильным решениям объекта.

Три разных уровня ответственности

Проектная логика

Алгоритм и матрица задают причинно-следственные связи, зоны, команды и условия. Они должны быть согласованы с проектами всех участвующих систем.

Программирование и настройка

Исполнитель переносит утвержденную логику в конфигурацию конкретных приборов и контроллеров. Для этого нужны адреса, интерфейсы, таблицы сигналов и документация выбранного оборудования.

Натурная проверка

После монтажа и настройки участники воспроизводят предусмотренные события и фиксируют фактические команды и обратные сигналы. Матрица помогает составить программу испытаний, но сама не подтверждает работоспособность смонтированной системы.

SEC-WAY закрепляет в предложении, какой из этих уровней входит в договор. Это исключает ситуацию, когда разработку таблицы ошибочно принимают за программирование или положительный результат испытаний.

Что входит в разработку

Базовый состав уточняем после входной проверки. Обычно работа включает:

1. Фиксацию стадии, границ объекта и назначения алгоритма.
2. Проверку актуальности исходных проектов и их версий.
3. Реестр систем, зон и единых обозначений.
4. Перечень входных событий и условий их формирования.
5. Перечень выходных команд и обратных сигналов.
6. Причинно-следственную матрицу.
7. Пояснения к последовательностям, приоритетам и особым сценариям.
8. Задания смежным проектировщикам по недостающим интерфейсам и решениям.
9. Перекрестную проверку матрицы по планам и схемам.
10. Разбор вопросов по нашей части в согласованном объеме.

Программирование, изменение настроек действующего оборудования, обследование и комплексные испытания не входят в этот перечень автоматически.

Какие исходные данные нужны

Для оценки обычно достаточно:

• назначения, площади и этажности объекта;
• стадии работ;
• перечня противопожарных и связанных инженерных систем;
• краткого описания проблемы или требуемого результата;
• сведений о готовности профильных проектов.

Для разработки могут потребоваться:

• задание на проектирование;
• раздел 9 «Мероприятия по обеспечению пожарной безопасности»;
• планы пожарных отсеков, путей эвакуации и зон защиты;
• проекты СПС, СОУЭ, АУПТ, противопожарного водопровода и противодымной защиты;
• специальные технические условия, если для объекта предусмотрены отступления или дополнительные требования;
• расчет категории помещений, если категория влияет на состав защиты и сценарии;
• решения по вентиляции, лифтам, СКУД, электроснабжению, диспетчеризации и технологии;
• структурные схемы, кабельные журналы и таблицы сигналов;
• паспорта выбранных приборов и исполнительных устройств;
• исполнительная документация и доступные резервные копии конфигурации для действующего объекта;
• замечания и протоколы предыдущих проверок.

Исходные материалы должны относиться к одной версии объекта. Если планировка уже изменена, а смежный проект остался прежним, противоречие фиксируют до выпуска матрицы.

Что получает заказчик

Состав выдачи фиксируем в договоре. В него могут входить:

• реестр зон и систем;
• перечень входных событий;
• перечень команд и обратных сигналов;
• причинно-следственная матрица;
• пояснения к сложным сценариям;
• схемы последовательностей;
• таблица интерфейсов между разделами;
• задания смежным проектировщикам;
• перечень противоречий и открытых решений;
• таблица ожидаемых реакций для подготовки программы испытаний;
• журнал изменений при корректировке существующей логики.

Если часть алгоритма зависит от еще не выбранного оборудования или нерешенного вопроса смежного раздела, в выдаче отмечаем эту границу. Неподтвержденные характеристики не подменяем предположениями.

Как проходит работа

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

6 этаповв естественном порядке

01Фиксируем версию…

02Строим карту…

03Согласуем…

04Выпускаем матрицу и…

05Проверяем…

06Передаем материалы…

1. Этап 01⌕
   Фиксируем версию исходных данных

   Принимаем документы по описи, отмечаем их даты и определяем владельцев решений по архитектуре, вентиляции, электрике, лифтам, СКУД и противопожарным системам.

2. Этап 02◇
   Строим карту взаимодействий

   Сопоставляем зоны, события, приборы и исполнительные устройства. На этом этапе видны команды без получателя, зоны с разными обозначениями и интерфейсы без подтвержденного типа сигнала.

3. Этап 03✎
   Согласуем принципиальные сценарии

   До заполнения большой матрицы разбираем обнаружение пожара, ручные сигналы, оповещение, пожаротушение, противодымную защиту и команды инженерным системам.

4. Этап 04✓
   Выпускаем матрицу и пояснения

   Заполняем условия, команды, последовательности и обратные сигналы. Открытые решения не скрываем, а выносим в отдельный перечень.

5. Этап 05↗
   Проверяем реализуемость

   Сверяем результат с планами, схемами и характеристиками оборудования. Проверяем, что у каждой команды есть предусмотренный интерфейс и однозначный получатель.

6. Этап 06▣
   Передаем материалы участникам

   Разбираем документ с проектной или наладочной командой в границах договора. Изменения ведем по версиям, чтобы программирование и испытания опирались на актуальный выпуск.

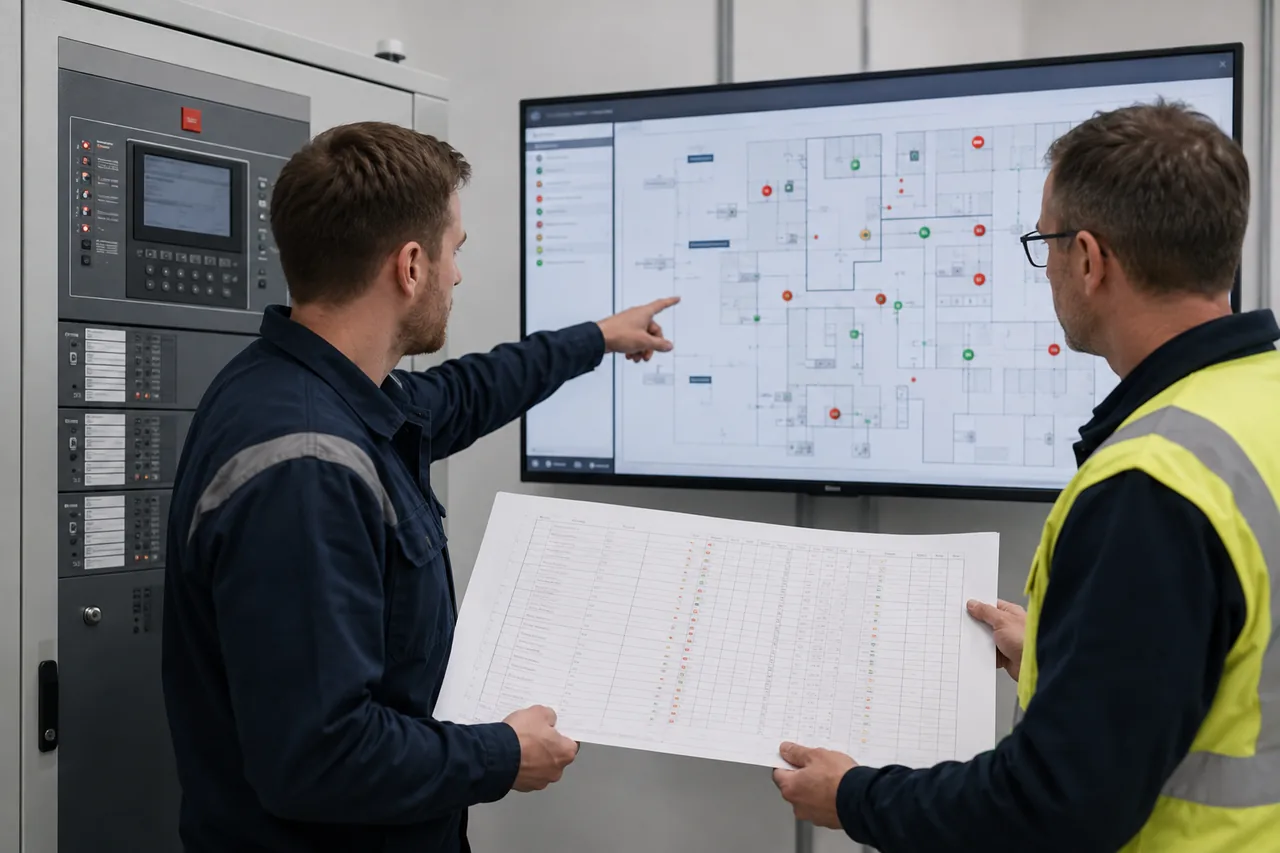

Проверка перед программированием и испытаниями

До передачи алгоритма программисту проверяем:

• достаточность входов и выходов приборов;
• совместимость интерфейсов;
• наличие контролируемых линий и обратных сигналов;
• соответствие адресов и обозначений проектным схемам;
• разделение команд по зонам;
• поведение при нескольких одновременных событиях;
• приоритет противопожарных команд;
• согласованность оповещения, эвакуации и противодымной защиты;
• наличие ручного и дистанционного управления там, где оно предусмотрено;
• границы ответственности между проектировщиком, программистом и испытательной командой.

Фактическую работоспособность подтверждают только испытания смонтированной и настроенной системы. Их состав, участники и оформление определяются отдельно.

От чего зависят стоимость и срок

На расчет влияют:

• площадь, этажность и количество корпусов;
• число пожарных отсеков и зон;
• количество взаимодействующих систем;
• число входных событий, команд и исполнительных устройств;
• наличие АУПТ, сложного СОУЭ, противодымной защиты, лифтов и технологического оборудования;
• готовность и согласованность исходных проектов;
• необходимость обследования действующей системы;
• требуемый формат и детализация матрицы;
• участие в программировании и испытаниях;
• количество версий и ранее полученных замечаний.

Публичный ориентир относится только к разработке алгоритма по готовым согласованным исходным данным. Это рыночная оценка, а не утвержденный тариф SEC-WAY. Состав, срок и стоимость фиксируются в предложении после проверки материалов.

Нормативная основа

Часть 4 статьи 83 Федерального закона № 123-ФЗ связывает работу установок пожаротушения и пожарной сигнализации с алгоритмом, разработанным при проектировании, и с передачей управляющих сигналов противопожарным и инженерным системам.

Пункт 7.1.13 СП 484.1311500.2020 требует определить взаимосвязи систем и порядок их срабатывания при проектировании в объеме, достаточном для настройки, пусконаладки и последующих испытаний. При работе с ручными извещателями учитываем территориальную неоднозначность их сигнала по изменению № 1.

Для проектной документации объектов капитального строительства пункт 26 постановления Правительства РФ № 87 включает в раздел 9 описание управления, взаимодействия с инженерными системами и алгоритма работы технических систем противопожарной защиты при их наличии. Это не отменяет отдельную детализацию в рабочей документации.

Дополнительные требования определяют по фактическому составу систем. Для АУПТ проверяем СП 485 с действующими изменениями, включая изменение № 2, вступившее в силу 26 июля 2026 года. Для СОУЭ, противодымной защиты, водоснабжения, электроснабжения и оборудования применяем актуальные профильные документы. Перечень фиксируем для конкретного объекта перед выпуском.
