Проектирование структурированных кабельных систем (СКС)

Когда нужен проект СКС 🧩

Услуга подходит, если:

• в офисе, торговом, общественном или производственном объекте создаются кабельные линии рабочих мест;
• нужны медные и оптические магистрали между этажами, шкафами или зданиями;
• меняются планировка, число пользователей, арендаторов или телекоммуникационных помещений;
• существующие панели и лотки почти заполнены, но фактический резерв не учтён;
• подрядчикам требуется единый комплект для расчёта, монтажа и приёмочного тестирования;
• нужно увязать розетки, шкафы, кабельные трассы, электропитание и архитектуру;
• архивная схема не совпадает с фактической коммутацией.

В общем проекте сетей связи сначала определяют сервисы, внешние вводы, ёмкость и интерфейсы здания. Проект СКС раскрывает пассивный физический уровень: розетки, кабели, кроссы, панели, шкафы и правила маркировки. Эти документы можно заказать вместе, но они решают разные задачи.

Проектирование и монтаж — разные результаты

Проект фиксирует решения до закупки и прокладки кабеля. Монтаж реализует их на объекте. В базовую стоимость проектирования не входят автоматически:

• поставка кабеля, розеток, панелей, шкафов и активного оборудования;
• монтаж лотков, кабелей, оптических муфт и разъёмов;
• настройка коммутаторов, маршрутизаторов, телефонии, Wi-Fi и серверов;
• полевые измерения и сертификационное тестирование построенных линий;
• исполнительная документация монтажной организации;
• обследование скрытых трасс и вскрытие отделки;
• наружные линии оператора и получение технических условий;
• видеонаблюдение, СКУД, пожарные и охранные системы.

Требования к приёмочным измерениям задаём в проекте, а сами испытания включаем только отдельным объёмом. Так проектировщик не выдаёт ожидаемую характеристику за подтверждённый результат смонтированной линии.

Четыре идентификатора одной линии

Для каждой линии ведём согласованные обозначения:

Если обозначения расходятся, ошибка обнаруживается до монтажа. Номер порта нельзя назначать только на фасаде шкафа: он должен совпадать с планом и журналом.

Как определяем структуру системы

В зависимости от объекта проект может включать:

• рабочие области и телекоммуникационные розетки;
• горизонтальные линии между точками и этажным распределительным узлом;
• магистральные медные или оптические линии;
• телекоммуникационные шкафы, стойки и коммутационные поля;
• помещения ввода и размещения оборудования;
• кабельные лотки, короба, трубы и проходы;
• телекоммуникационное заземление в согласованной границе;
• систему администрирования и маркировки;
• резерв мест, портов и кабельной ёмкости.

Не выбираем категорию кабеля по принципу «чем выше, тем лучше». Сначала фиксируем приложения, требуемую пропускную способность, длины, электромагнитную обстановку, дистанционное питание, условия монтажа и план развития. Затем задаём характеристики канала и совместимые компоненты.

Активное сетевое оборудование не является частью СКС по умолчанию. Проект пассивной инфраструктуры оставляет согласованные точки подключения, стойко-места и ресурсы, но не подменяет сетевую архитектуру.

Ёмкость и физические ограничения

Для выбранной структуры проверяем:

• количество пользовательских точек и портов по помещениям;
• занятые и свободные позиции панелей и шкафов;
• места для организаторов, оптических кроссов и оборудования;
• длины постоянных линий и каналов относительно выбранного класса;
• допустимую заполненность кабельных трасс;
• радиусы изгиба и усилия протяжки для выбранного кабеля;
• разделение с силовыми линиями и источниками помех;
• условия прокладки, температуру и пожарные характеристики кабеля;
• тепловыделения, вентиляцию и сервисные зоны шкафов;
• питание, резервирование и заземление оборудования;
• возможность расширения без замены основной трассы.

Резерв выражаем в конкретных местах, портах и ёмкости лотков. Формулировка «предусмотреть запас» без значения и места не помогает ни сметчику, ни монтажнику.

Питание шкафов и защитные аппараты передаём в проект электроснабжения. Если критичным узлам нужна автономия, расчёт выполняется в составе проекта ИБП.

Что получает заказчик

Состав зависит от стадии и задания. В рабочий комплект могут входить:

• пояснительная записка и ведомость исходных данных;
• структурная схема СКС и границы подсистем;
• поэтажные планы точек, шкафов и кабельных трасс;
• схемы телекоммуникационных помещений и вводов;
• фасады или раскладка оборудования в шкафах;
• схемы коммутационных панелей и оптических кроссов;
• кабельный журнал;
• ведомость портов и пользовательских точек;
• требования к маркировке и администрированию;
• расчёт ёмкости шкафов и кабельных трасс;
• задания на питание, заземление, охлаждение, отверстия и закладные;
• требования к приёмочному тестированию постоянных линий или каналов;
• спецификация оборудования, изделий и материалов;
• перечень открытых вопросов и допущений.

Оформление комплекта связываем с общей проектной и рабочей документацией. Если нужна пространственная координация плотных трасс, её можно выполнить в модели ТИМ/BIM.

Требования к тестированию задаём заранее

До закупки фиксируем, какой объект испытывается: постоянная линия или канал, медная или оптическая среда, требуемый класс и состав отчёта. Также определяем:

• какие идентификаторы должны попасть в протокол;
• какие конфигурации и пределы применяются;
• какие измерительные приборы и актуальность их поверки требуются;
• как оформляются непрошедшие линии и повторные измерения;
• какие файлы и сводные таблицы передаёт монтажная организация.

Проект не содержит вымышленных результатов. Фактическое соответствие подтверждают измерениями после монтажа. ГОСТ Р 53245-2008 остаётся действующим документом по методам испытаний; применимость конкретной методики проверяется для выбранной системы и договора.

Какие исходные данные нужны

Для первичной оценки достаточно планов, примерного числа рабочих мест, этажности и понимания требуемых приложений. Для разработки обычно нужны:

• техническое задание и требуемая стадия;
• актуальные архитектурные планы, разрезы и экспликации;
• расстановка рабочих мест, оборудования и арендаторов;
• перечень приложений и требования к пропускной способности;
• число портов на рабочее место и правила резервирования;
• точки внешних вводов и телекоммуникационные помещения;
• ограничения по шкафам, лоткам, фальшполам и запотолочному пространству;
• требования к активному оборудованию, если они влияют на пассивную среду;
• задания электроснабжения, заземления и охлаждения;
• данные существующей СКС и результаты измерений при реконструкции;
• требования заказчика к производителям, совместимости и гарантии системы;
• формат кабельного журнала, маркировки и исполнительных файлов.

Если точная расстановка рабочих мест ещё меняется, можно согласовать зонированную модель. Допущение фиксируем явно, а не распределяем розетки равномерно без связи с эксплуатацией.

Стоимость проектирования

Стоимость — от 25 000 ₽ за базовый рабочий проект СКС одного небольшого объекта.

В ориентир входят проверка готовых планов и задания, один этаж или одна компактная зона, один телекоммуникационный шкаф, одна горизонтальная подсистема, структурная схема, планы точек и трасс, базовый кабельный журнал, схема панели, спецификация, требования к маркировке и тестированию, задания смежникам, один электронный выпуск и один цикл исправления фактических замечаний заказчика.

Отдельно оцениваются обследование, несколько этажей и зданий, магистральные оптические линии, несколько шкафов, существующая сеть без исполнительной документации, детальные фасады стоек, несколько вариантов категорий, специальные производственные условия, дата-центр, наружные участки, информационная модель, экспертиза, авторский надзор, измерения, монтаж и услуги третьих лиц.

Цена зависит от числа портов и рабочих мест, этажности, длины и заполненности трасс, количества шкафов, доли оптики, требований к резерву, маркировке и протоколам, стадии, полноты исходных данных и состояния существующей системы. Это предварительный рыночный ориентир до утверждения SEC-WAY.

Дорожная карта проекта

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

7 этаповв естественном порядке

01Фиксируем приложения…

02Проверяем помещения…

03Формируем структуру…

04Трассируем и…

05Координируем смежные…

06Задаём приёмочное…

07Выпускаем комплект

1. Этап 01⌕
   Фиксируем приложения и границы

   Определяем пользователей, рабочие области, требуемую производительность, состав пассивной системы и исключения. Результат — согласованное техническое задание.

2. Этап 02◇
   Проверяем помещения и трассы

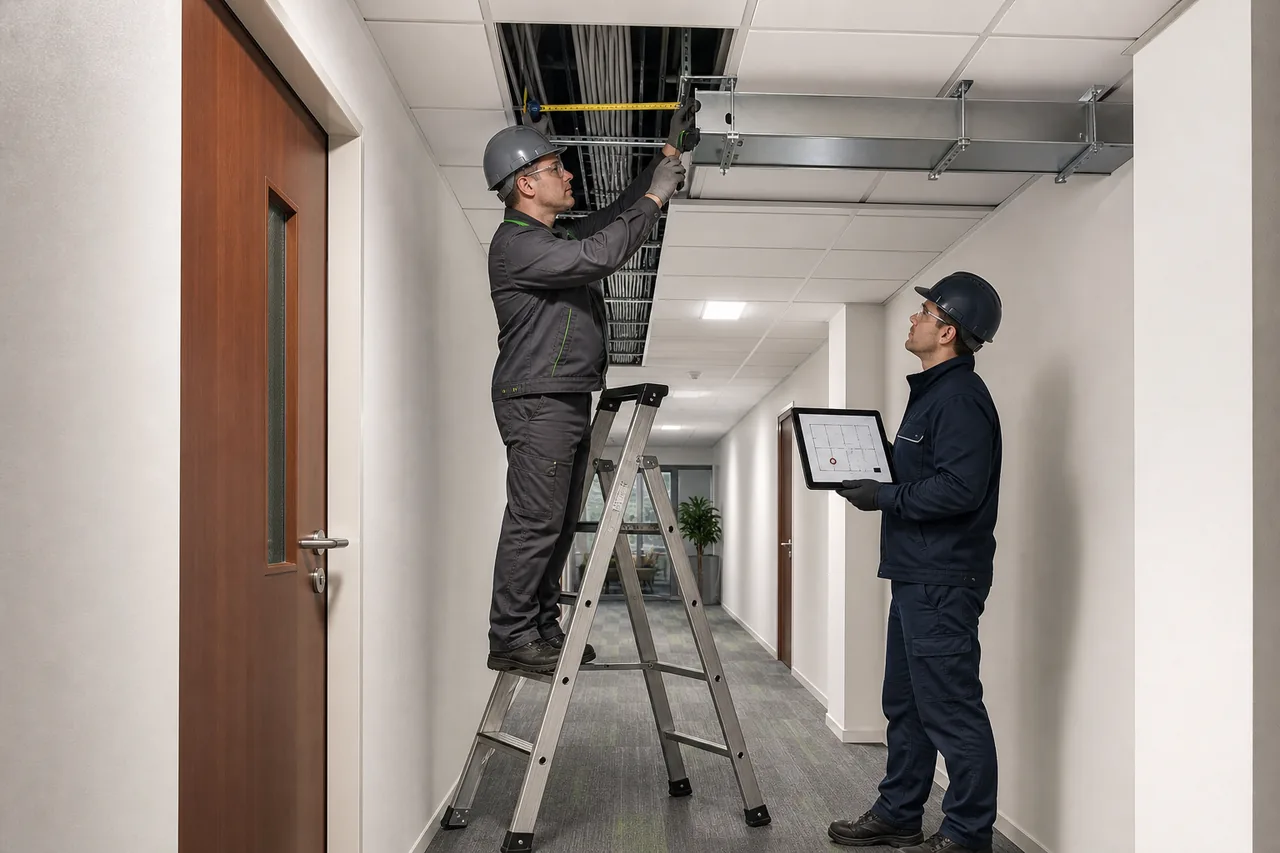

   Сопоставляем планы, шкафы, вводы, лотки, питание, охлаждение и существующие линии. Результат — реестр подтверждённых данных и ограничений.

3. Этап 03✎
   Формируем структуру и ёмкость

   Назначаем подсистемы, шкафы, панели, магистрали, пользовательские точки и резерв. Результат — расчётная модель портов и мест.

4. Этап 04✓
   Трассируем и маркируем линии

   Связываем каждую точку с кабелем, портом панели и шкафом. Результат — планы, кабельный журнал и схема коммутации одной версии.

5. Этап 05↗
   Координируем смежные решения

   Выдаём задания на питание, заземление, охлаждение, отверстия и кабеленесущие конструкции. Результат — проверяемые интерфейсы.

6. Этап 06▣
   Задаём приёмочное тестирование

   Определяем объект измерения, класс, идентификаторы и формат протоколов. Результат — критерии приёмки до начала монтажа.

7. Этап 07⌕
   Выпускаем комплект

   Сверяем планы, схемы, журнал, панели и спецификацию. Передаём файлы и перечень открытых вопросов.

Что приводит к переделке

• розетки расставлены без данных о рабочих местах и приложениях;
• категория выбрана без требований к каналу и условиям прокладки;
• номер точки не совпадает с кабельным журналом или портом панели;
• шкаф не вмещает панели, организаторы, оборудование и резерв;
• кабельная трасса заполнена без возможности протяжки;
• оптическая магистраль спроектирована без согласованных окончаний и кроссов;
• экранированные компоненты выбраны без целостного решения по заземлению;
• линия пересекается с силовой сетью или источником помех;
• требования к тестированию появились после монтажа;
• активное оборудование включено без задания и требований совместимости.

Компетенции, ответственность и гарантия

Над проектом работают проектировщик СКС, координатор смежных разделов и специалист внутреннего нормоконтроля. При необходимости подключаются инженер сетей связи, электрик, архитектор и BIM-координатор. SEC-WAY имеет СРО проектировщиков; конкретный состав команды закрепляем в договоре.

Мы отвечаем за соответствие своего комплекта согласованному заданию и взаимную согласованность планов, схем, журнала и спецификации. Не отвечаем за результаты измерений невыполненного монтажа, совместимость оборудования вне задания и линии, построенные с отступлениями от проекта.

Гарантия действует 6 месяцев на недостатки выполненной SEC-WAY работы при неизменных исходных данных и задании. Подтверждённую ошибку исправляем без дополнительной оплаты; изменение рабочих мест, трасс, категории или состава системы считается новым заданием.

Частые вопросы

Проверим структуру до закупки

Пришлите планы, число рабочих мест и сведения о существующих шкафах. Мы отделим общий проект сетей связи от СКС, проверим ёмкость и подготовим состав рабочего комплекта для расчёта стоимости.
