Проектирование железобетонных конструкций

Когда нужен проект железобетонных конструкций

Услуга подходит, когда нужно:

• разработать рабочие чертежи монолитного каркаса, фундамента, стен, колонн, балок, плит, лестниц или других железобетонных элементов;
• перевести принятые архитектурные и конструктивные решения стадии П или раздела КР в комплект, по которому можно организовать работы;
• увязать несущую схему с архитектурой, заданиями на отверстия из проектирования инженерных систем, оборудованием и закладными деталями;
• спроектировать отдельную железобетонную конструкцию для нового объекта;
• переработать КЖ после изменения нагрузок, геометрии или технологии в составе проекта ремонта и реконструкции;
• проверить технологичность уже подготовленных рабочих чертежей перед передачей подрядчику;
• оформить изменения так, чтобы расчёт, листы и спецификации оставались в одной редакции.

Проектирование КЖ не заменяет обследование существующих конструкций. Для реконструкции, надстройки, новых проёмов или увеличения нагрузки сначала нужны достоверные сведения о фактической схеме, материалах, дефектах и состоянии объекта. Если задача состоит только в проверке существующего решения, требуется поверочный расчёт. Усиление существующей конструкции оформляется отдельным расчётно-конструкторским проектом. Для стального каркаса, площадок и лестниц выбирают проектирование металлоконструкций, а не комплект КЖ.

Что получает заказчик

Состав зависит от объекта, стадии и задания. В рабочий комплект могут входить:

• общие данные и перечень исходных документов;
• расчётные предпосылки и принятая несущая схема;
• планы и схемы расположения железобетонных конструкций;
• опалубочные планы, разрезы и геометрия элементов;
• схемы армирования плит, стен, колонн, балок, фундаментов и локальных участков;
• узлы сопряжений, анкеровки и стыков арматуры;
• решения по отверстиям, гильзам и закладным деталям в пределах задания;
• требования к материалам, защитному слою и выполнению работ;
• спецификации, ведомости и данные о расходе стали;
• согласованные указания по рабочим швам и последовательности участков, если они влияют на расчётную схему;
• реестр выданных листов, замечаний и изменений;
• электронный комплект в форматах, закреплённых заданием.

Расчётные материалы передаём в составе и формате, предусмотренных договором. Если нужен единый выпуск нескольких марок, состав закрепляем в задании на разработку проектной и рабочей документации. Полную расчётную модель, информационную модель, исходные файлы программ, чертежи изделий КЖИ, проект производства работ, проект опалубки, технологические карты, авторский надзор, экспертизу и согласования включаем только отдельным пунктом.

Три представления одного элемента

1. Расчётная модель

Фиксируем геометрию, опоры, жёсткости, нагрузки, сочетания и принятые допущения. Проверяем применимые предельные состояния: прочность, устойчивость, деформации и трещиностойкость. Для локальных зон и узлов определяем, достаточно ли общей модели или требуется отдельная расчётная схема.

Модель не подменяет инженерное решение. Нагрузки от оборудования, фасадов, инженерных систем и временных стадий должны иметь понятный источник. Если исходных данных нет, заносим это в перечень вопросов, а не маскируем допущение внутри расчёта.

2. Рабочее армирование

Переводим результаты расчёта в размещаемые стержни и сетки. Проверяем шаг, диаметры, защитный слой, анкеровку, нахлёсты, выпуски и сопряжения. В насыщенных узлах оцениваем, можно ли установить арматуру, закладные и гильзы с учётом очередности сборки и бетонирования.

Количество арматуры в расчёте и на листе должно совпадать по смыслу, а не только по площади сечения. Если проектировщик меняет диаметр, шаг или расположение, проверка выполняется повторно.

3. Строительные ограничения

Отмечаем решения, которые нельзя произвольно менять на площадке: положение рабочих швов, опирание, отверстия, зоны без сверления, выпуски, закладные и последовательность участков, влияющую на работу конструкции. Это не полный ППР, а границы, необходимые для сохранения расчётной схемы.

Если подрядчику нужен проект опалубки, технологическая карта, схема временных опор или подробная последовательность производства работ, эти документы разрабатываются отдельно с учётом выбранной технологии и оборудования.

Базовый состав и стоимость

Предварительный ориентир — от 40 000 ₽ за базовый комплект КЖ для одного простого локального объекта или группы однотипных элементов. Это предварительная рыночная цена, а не фиксированная цена SEC-WAY.

В базовый ориентир входят:

• одно согласованное техническое задание;
• готовая геометрия и достаточные исходные данные;
• одна расчётная схема без вариантного сравнения;
• расчёт и рабочие чертежи одного простого локального объекта либо группы однотипных элементов;
• основные схемы армирования и узлы;
• спецификация материалов;
• один электронный выпуск;
• один цикл исправления фактических замечаний заказчика.

В цену не входят обследование, инженерные изыскания, восстановление отсутствующей документации, полный каркас здания, уникальные и предварительно напряжённые конструкции, динамические и специальные воздействия, прогрессирующее обрушение при необходимости отдельной модели, варианты оптимизации, КЖИ, информационная модель, проект опалубки, ППР, экспертиза, согласования, выезды, авторский надзор и услуги третьих лиц.

Точную стоимость определяем после квалификации объекта и фиксации результата. Если задача относится не к локальному элементу, а к каркасу здания, её сначала сопоставляем с общим объёмом проектирования объекта капитального строительства, а цену считаем по площади, объёму конструкций, числу уникальных узлов и стадиям выпуска.

От чего зависит цена

На смету влияют:

• тип объекта и назначение конструкций;
• стадия, марки комплектов и требуемые форматы;
• площадь, этажность и количество расчётных элементов;
• монолитная, сборная или сборно-монолитная схема;
• пролёты, консоли, перепады отметок и нестандартная геометрия;
• наличие подземной части, подпорных стен и сложных фундаментов;
• полнота геологии, архитектуры, нагрузок и заданий смежных разделов;
• количество отверстий, закладных и сопряжений;
• необходимость локальных расчётов узлов и временных стадий;
• требования к информационной модели и координации;
• число вариантов и циклов изменений;
• необходимость сопровождения проверки или строительства.

Предварительную цену подтверждаем только после перечня исходных данных. В коммерческом предложении отдельно указываем базовый состав, исключения, единицу расчёта и порядок работы с изменениями.

Какие исходные данные нужны

Для начала запрашиваем:

• техническое задание, назначение объекта и требуемую стадию;
• архитектурные планы, разрезы, фасады, оси и отметки;
• раздел КР или принятую несущую схему, если он уже разработан;
• инженерно-геологические изыскания для фундаментов;
• расчётные нагрузки от эксплуатации, оборудования, фасадов и инженерных систем;
• задания на отверстия, гильзы, закладные и технологические проёмы;
• данные о материалах, среде эксплуатации и требуемой долговечности;
• существующие чертежи, результаты обследования и обмеры для реконструкции;
• требования заказчика и подрядчика к выпуску, форматам и информационной модели;
• календарные ограничения и порядок передачи частей комплекта.

На старте составляем реестр исходных данных. Для каждого пункта указываем источник, версию, статус и влияние на выпуск. Расчёт по неподтверждённой нагрузке или устаревшему архитектурному плану не выдаём за окончательное решение.

Как проходит проектирование КЖ

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

7 этаповв естественном порядке

01Квалифицируем задачу

02Собираем реестр…

03Формируем расчётную…

04Разрабатываем…

05Проектируем…

06Проверяем…

07Выпускаем комплект и…

1. Этап 01⌕
   Квалифицируем задачу

   Определяем объект, стадии, марки комплектов, результат и границы ответственности. Отделяем разработку КЖ от обследования, поверочного расчёта, КЖИ, ППР, проекта опалубки и авторского надзора.

2. Этап 02◇
   Собираем реестр исходных данных

   Сверяем оси, отметки, геологию, нагрузки, проёмы, закладные и задания смежных разделов. Противоречия и отсутствующие сведения выносим в журнал вопросов.

3. Этап 03✎
   Формируем расчётную схему

   Назначаем материалы, сечения, опоры, жёсткости, нагрузки и сочетания. Выполняем расчёты в применимом объёме и фиксируем принятые допущения.

4. Этап 04✓
   Разрабатываем геометрию и опалубочные планы

   Закрепляем размеры конструкций, привязки, отметки, отверстия и сопряжения. Проверяем совместимость с архитектурой и инженерными заданиями.

5. Этап 05↗
   Проектируем армирование и узлы

   Подбираем размещаемое армирование, анкеровку, стыки, выпуски и закладные. Детализируем зоны, где общая схема не даёт строителю однозначного решения.

6. Этап 06▣
   Проверяем технологичность и смежные интерфейсы

   Ищем перегруженные арматурой узлы, недоступные места укладки бетона, конфликтующие отверстия и разрывы между расчётом, листами и спецификациями. Фиксируем строительные ограничения.

7. Этап 07⌕
   Выпускаем комплект и ведём изменения

   Проводим внутреннюю проверку, присваиваем листам версию и передаём комплект по ведомости. Замечания и изменения проходят через расчёт, армирование и строительные ограничения, если затрагивают их.

Ошибки, которые выявляем до выпуска

В расчётной схеме

• нагрузка существует в архитектурном или инженерном разделе, но отсутствует в модели;
• опора в модели жёсткая, хотя реальный узел допускает перемещение или поворот;
• отверстие добавлено после расчёта плиты;
• локальная зона проверена только по глобальной сетке;
• разные части модели используют несовместимые материалы или сечения.

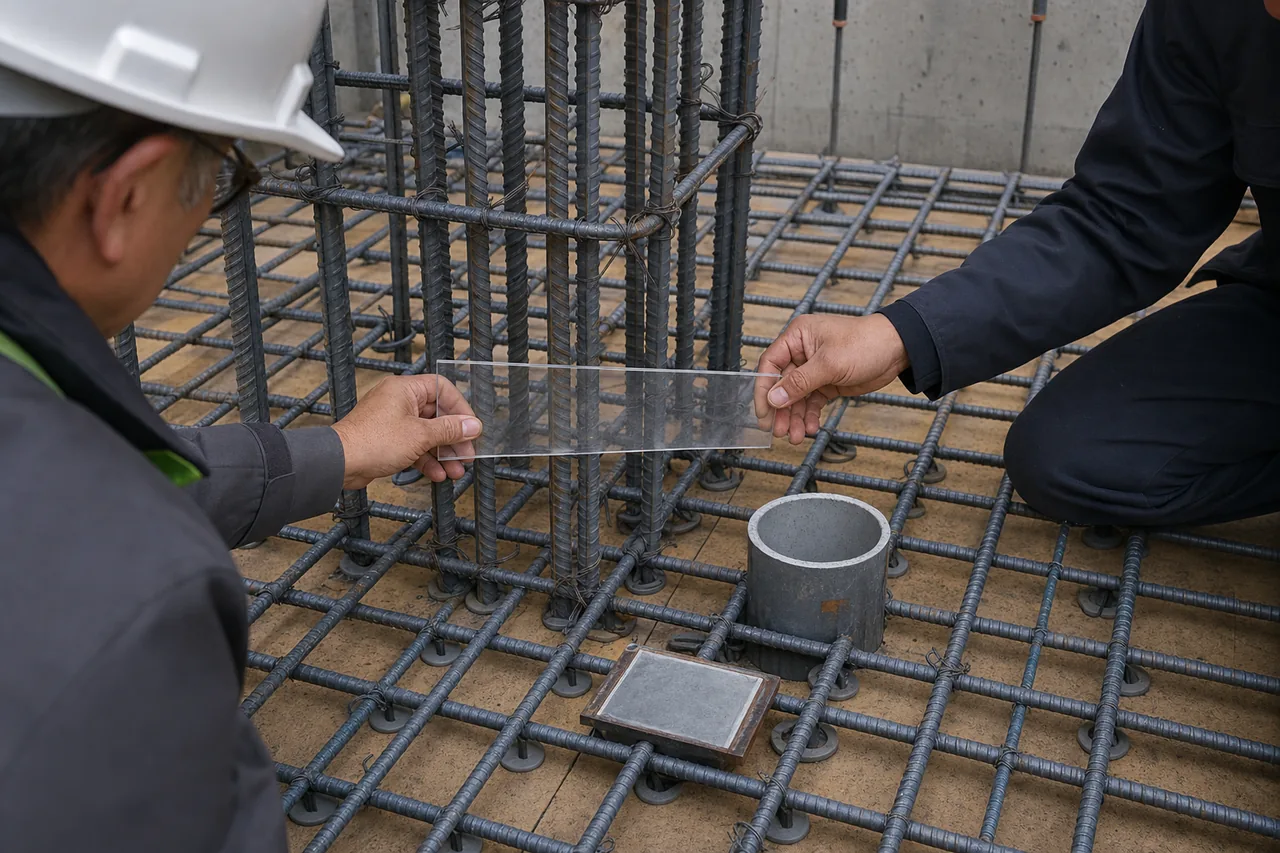

В армировании

• стержни физически не размещаются в узле;
• длины анкеровки и стыков конфликтуют с геометрией;
• арматурный каркас перекрывает гильзу или закладную;
• спецификация и чертёж содержат разные диаметры либо количество;
• выпуски не совпадают между соседними захватками или этажами.

В организации выполнения

• рабочий шов попадает в участок, где его не учли расчётом;
• временная стадия меняет опирание элемента;
• подрядчик должен сверлить несогласованные отверстия;
• последовательность снятия временных опор не определена;
• на площадке используют устаревшую редакцию листа.

От чего зависит срок

Срок определяют не только площадь и число листов. Влияют готовность архитектуры, геологии и нагрузок, число уникальных элементов, сложность узлов, количество смежных заданий, стадийность выпуска и скорость принятия решений заказчиком.

В графике отдельно фиксируем:

• дату получения полного комплекта исходных данных;
• контрольные точки расчёта и геометрии;
• даты выдачи заданий смежным разделам;
• внутреннюю проверку;
• выпуск частей комплекта;
• периоды рассмотрения заказчиком;
• порядок обработки изменений.

Обещание срока возможно после входного аудита. Изменение схемы, нагрузок или архитектуры после контрольной точки пересматривает объём и график.

Команда и инструменты

В работе участвуют инженер-конструктор, ведущий специалист или главный инженер проекта, а при необходимости — архитектор, инженер по смежному разделу и специалист по информационному моделированию. Ответственность распределяем по расчётной схеме, рабочим листам, координации и выпуску.

Используем расчётные комплексы метода конечных элементов, CAD- и BIM-инструменты, средства проверки коллизий и электронный реестр замечаний. Конкретные программы выбираем по задаче и требованиям заказчика. Название программы не заменяет проверку расчётных предпосылок и инженерную оценку результатов.

Ответственность и гарантия

SEC-WAY отвечает за согласованный состав проектных работ, расчётные предпосылки и оформление выпущенного комплекта в пределах исходных данных и договора. До начала работ фиксируем, кто предоставляет нагрузки, геологию, архитектуру и задания смежных разделов, а также кто утверждает изменения.

Гарантия на выполненную работу — шесть месяцев с даты передачи результата. В этот период без дополнительной оплаты исправляем подтверждённые ошибки SEC-WAY в выпущенном комплекте. Гарантия не распространяется на изменение исходных данных, архитектуры, нагрузок, технологии, нормативных требований, фактического состояния объекта или решений третьих лиц.

Мы не гарантируем положительное решение экспертизы, согласование органа власти, действия подрядчика или отсутствие изменений со стороны заказчика. При замечаниях разделяем ошибку, уточнение и новую задачу, чтобы было понятно, что входит в гарантию.

Нормативная основа

Точный перечень документов формируем под объект и фиксируем в общих данных. Для проектирования железобетонных конструкций применяем, в частности:

• СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» с применимыми изменениями;
• СП 20.13330.2016 «Нагрузки и воздействия» в актуальной редакции;
• ГОСТ 21.501-2018 для состава и оформления рабочей документации архитектурных и конструктивных решений;
• ГОСТ Р 21.101-2026 для общих требований к проектной и рабочей документации;
• постановление Правительства РФ № 87 — когда задача включает проектную документацию соответствующего объекта и стадии;
• специальные своды правил и стандарты для фундаментов, сейсмики, огнестойкости, защиты от прогрессирующего обрушения, среды эксплуатации и других особенностей объекта.

Нормативную применимость проверяем на дату задания. Перечень не является одинаковым для жилого дома, промышленного объекта, реконструкции и отдельного конструктивного элемента.

Частые вопросы

Получить состав и цену проекта КЖ

Пришлите планы, разрезы, конструктивную схему, геологию и известные нагрузки. Мы проверим, относится ли задача к КЖ, отделим расчёт от смежных работ, составим реестр недостающих данных и предложим базовый состав без скрытых стадий.

В заявке укажите назначение объекта, площадь или перечень элементов, стадию, наличие КР и расчёта, требуемый формат и желаемую дату выпуска. Если исходных данных пока мало, начнём с их аудита и перечня решений, которые нужно принять до расчёта.
