Архитектурные и конструктивные решения

Пять связей на стыке АР и КР

1. Геометрия

Фиксируем оси, отметки, размеры и положение элемента. Одинаковый номер проёма не помогает, если на плане АР и схеме КР он расположен по разным координатам.

2. Функция

Показываем, зачем нужен элемент и какие свободные габариты нельзя потерять. Для лестницы это проход и высота, для двери — световой проём, для фасадного узла — внешний вид и границы отделки.

3. Передача нагрузки

Определяем, что воспринимает нагрузку и куда она передаётся. Архитектурное решение не считается согласованным, пока его геометрия не сопоставлена с несущей схемой и расчётными предпосылками.

4. Конструктивный узел

Закрепляем опирание, обрамление, соединение или локальное усиление на требуемом уровне детализации. Это не обязательно полный комплект железобетонных конструкций КЖ или металлических конструкций КМ: состав зависит от стадии и договора.

5. Смежные требования

Проверяем применимые требования пожарной безопасности, теплотехники, гидроизоляции, акустики и проектируемых инженерных систем. Они не должны теряться между архитектурным и конструктивным чертежом.

Пять связей заносим в стыковочный лист с указанием актуальной версии. Заказчик получает не формальное совпадение названий листов, а проверяемую связь решений.

Чем различаются АР и КР

Архитектурные решения описывают пространственную и функциональную организацию объекта: планы, фасады, разрезы, помещения, проёмы, отделочные и ограждающие решения в согласованном составе.

Конструктивные решения определяют несущую схему, расчётные предпосылки, основные конструкции, их расположение, сопряжения и требования к исполнению в объёме стадии.

АР не заменяет расчёт и конструктивные чертежи. КР не определяет архитектурную функцию, внешний вид и все требования к ограждающим конструкциям. Для проектной документации наименования разделов и их состав проверяем по действующим требованиям. Если нужна связка стадий, заранее определяем границу между проектной и рабочей документацией, марки комплектов и правила выпуска.

Когда услуга подходит

Разработка АР и КР нужна, если:

• концепция или эскиз есть, но её нужно превратить в согласованный архитектурно-конструктивный комплект;
• планировки, фасады, лестницы и проёмы должны быть увязаны с несущей схемой;
• после изменения архитектуры нужно пересчитать и обновить конструкции;
• проект разных исполнителей содержит несовпадения по осям, отметкам и версиям;
• требуется проверить отверстия и нагрузки от инженерного оборудования;
• заказчику нужен комплект для следующей стадии, строительства или проверки — в составе, закреплённом договором.

Услуга не подменяет проектирование всего объекта капитального строительства, инженерные изыскания, обследование существующего здания, отдельные рабочие комплекты, смету, экспертизу, разрешение и авторский надзор.

Что получает заказчик

Точный состав фиксируем после определения объекта, стадии и цели выпуска. В результат могут входить:

• паспорт исходных данных и принятых допущений;
• согласованная сетка осей и высотных отметок;
• комплект архитектурных планов, фасадов и разрезов;
• схема основных несущих конструкций;
• расчётные предпосылки и расчёты в объёме договора;
• планы и схемы расположения конструкций;
• стыковочный лист общих элементов АР и КР;
• ведомость отверстий, проёмов, закладных и заданий смежным разделам;
• узлы в согласованной степени детализации;
• реестр коллизий, изменений и актуальных версий;
• электронный комплект с ведомостью передаваемых документов.

Для стадии П состав соотносим с требованиями к проектной документации конкретного объекта. Для стадии Р заранее определяем, какие основные комплекты нужны строителю. Спецификации, детальные КЖ/КМ, информационная модель и машиночитаемые форматы включаем только по договору.

Базовый состав и стоимость

Нижний рыночный ориентир — от 740 ₽/м² общей площади за базовый согласованный комплект АР+КР одного простого малоэтажного жилого дома. Это предварительная рыночная цена, а не фиксированная цена SEC-WAY.

Базовый ориентир предполагает:

• один дом и один согласованный архитектурный вариант;
• готовое техническое задание;
• актуальные топографические, геологические и иные необходимые исходные данные;
• планы, фасады, разрезы и основную конструктивную схему;
• стыковочный лист АР–КР;
• один электронный выпуск;
• один цикл исправления фактических замечаний заказчика при неизменном задании.

Отдельно оцениваем концепцию и варианты, обследование, изыскания, получение исходных данных, сложные расчёты, нестандартные пролёты и консоли, подземные части, бассейны, подпорные стены, КЖ, КМ, инженерные системы, сметы, визуализации, информационную модель, экспертизу, согласования, авторский надзор, государственные платежи и услуги третьих лиц. Для нежилых, многоквартирных, производственных, уникальных и реконструируемых объектов стоимость рассчитываем заново по фактическому составу.

От чего зависит цена

Площадь — только один параметр. На трудоёмкость сильнее влияют:

• назначение, этажность и конструктивная схема объекта;
• стадия и требуемая детализация;
• число архитектурных вариантов;
• пролёты, консоли, перепады отметок и нерегулярность схемы;
• количество общих элементов АР и КР;
• материал конструкций и состав отдельных рабочих комплектов;
• полнота геологии, топографии, обследований и исходных нагрузок;
• количество инженерных отверстий, закладных и заданий;
• необходимость расчёта особых воздействий;
• формат выпуска и требования к информационной модели;
• число согласований и изменений после фиксации исходной версии.

В коммерческом предложении показываем базовый состав, исключения и данные, которые могут изменить оценку.

Какие исходные данные нужны

Для первичной оценки достаточно адреса или кадастрового номера участка, назначения и площади объекта, эскиза или планов, предполагаемых материалов и краткого описания задачи.

До начала разработки обычно нужны:

• техническое задание и функциональная программа;
• правовые и градостроительные исходные данные;
• актуальная топографическая основа и результаты инженерно-геологических изысканий;
• согласованная концепция или эскиз;
• требования к планировкам, фасадам и материалам;
• данные о технологическом и инженерном оборудовании;
• расчётные нагрузки и задания смежных разделов;
• требования к стадии, формату и составу выдачи;
• для ремонта или реконструкции существующего здания — обмеры, обследование, архивная и исполнительная документация;
• ранее выданные замечания, если комплект дорабатывается.

Каждый источник получает статус: принят, требует проверки, ограниченно применим или отсутствует. Не заменяем геологию предположением и не выдаём архивный план за фактическое состояние.

Как проходит работа

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

7 этаповв естественном порядке

01Определяем цель и…

02Собираем единую…

03Закрепляем…

04Формируем…

05Заполняем…

06Проводим…

07Выпускаем комплект

1. Этап 01⌕
   Определяем цель и стадию

   Фиксируем, для чего нужен комплект: проектная документация, рабочие чертежи, проверка решения или следующий договорный этап. Результат — согласованный состав и границы АР и КР.

2. Этап 02◇
   Собираем единую координатную основу

   Сверяем оси, отметки, геометрию участка и исходную модель. Результат — одна версия подосновы, которой пользуются архитектор и конструктор.

3. Этап 03✎
   Закрепляем архитектурное решение

   Уточняем планировки, фасады, разрезы, проёмы и ограждающие конструкции. Критические для КР элементы помечаем до расчёта, а не после выпуска.

4. Этап 04✓
   Формируем конструктивную схему

   Определяем несущие элементы, путь передачи нагрузок и расчётные предпосылки. Проверяем совместимость схемы с функцией и геометрией объекта.

5. Этап 05↗
   Заполняем стыковочный лист

   Для каждого общего элемента проверяем пять связей: геометрию, функцию, нагрузку, узел и смежные требования. Несовпадения возвращаем в работу с ответственным и сроком решения.

6. Этап 06▣
   Проводим междисциплинарную проверку

   Сверяем планы, разрезы, схемы, расчёты, отверстия, отметки и версии. Отдельно проверяем, что изменение одного раздела отражено в другом.

7. Этап 07⌕
   Выпускаем комплект

   Передаём документы с ведомостью и номером версии. Разбираем замечания в пределах договора. Решение экспертизы, органа власти или строительного подрядчика не гарантируем.

Ошибки, которые выявляем до выпуска

Проём изменён только в АР

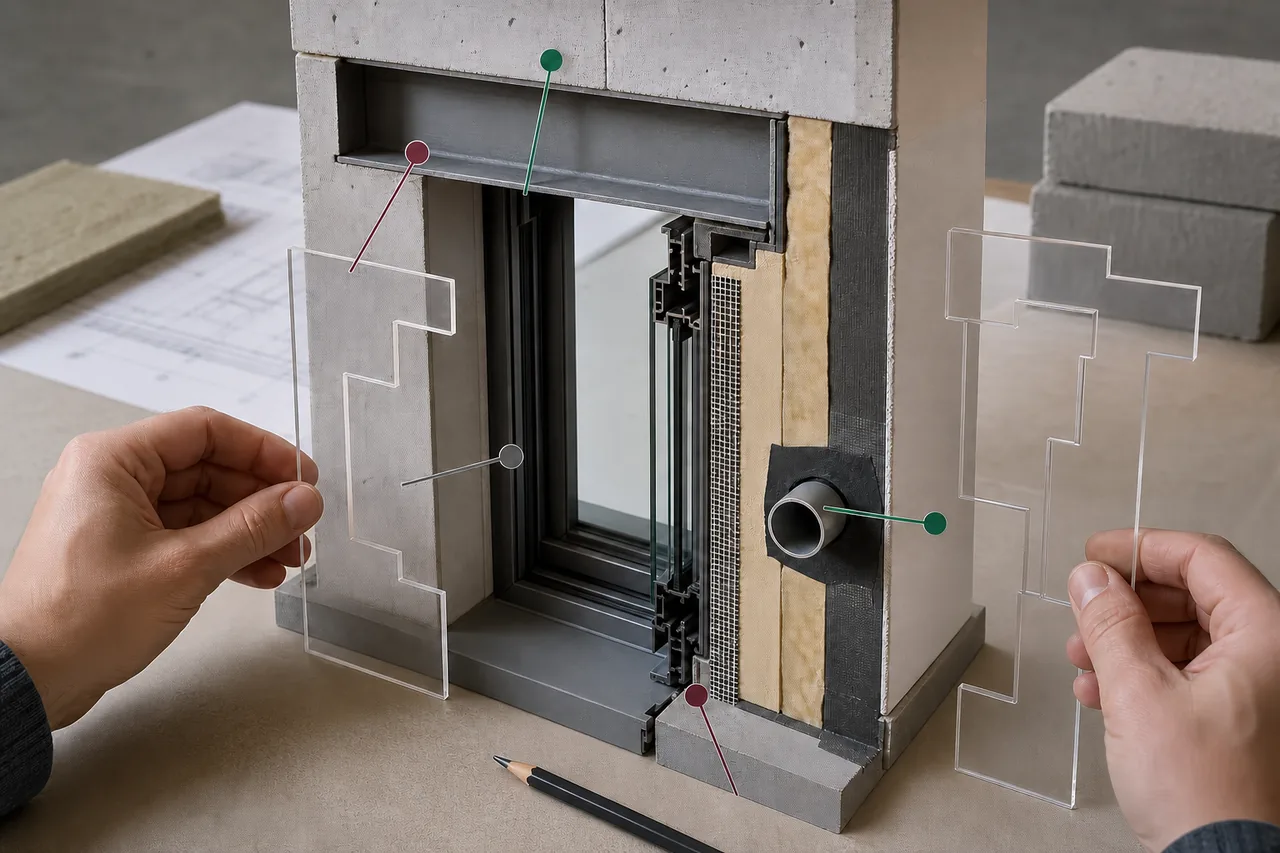

Архитектурный план показывает новую дверь или витраж, а расчётная схема и перемычка остались прежними. Стыковочный лист связывает изменение с конструктивным решением.

Нагрузка появилась после согласования планировки

Инженерное оборудование, архив, бассейн или тяжёлая отделка меняют расчётные предпосылки. Нагрузки должны быть переданы до выпуска КР.

Фасадный элемент не имеет основания

Кронштейн или тяжёлая облицовка показаны визуально, но место крепления не согласовано с несущей конструкцией и ограждающим слоем.

Отверстия конфликтуют с конструкциями

Шахта или трасса проходит через балку, колонну либо зону армирования. Задания на отверстия нужно координировать до детальных рабочих комплектов.

Разделы используют разные версии

После изменения планировки обновился АР, но КР продолжает ссылаться на прежнюю геометрию. Реестр версий показывает, какие документы должны меняться вместе.

Стадию П принимают за монтажную деталировку

Проектное решение не всегда содержит все данные для изготовления и монтажа. Необходимые рабочие комплекты и детализацию фиксируем отдельно.

От чего зависит срок

График SEC-WAY зависит от готовности концепции, полноты изысканий, сложности конструктивной схемы, числа общих элементов, объёма расчётов и скорости согласования промежуточных решений. Изменение планировки, материалов или нагрузок после фиксации стыковочного листа требует отдельной оценки.

Сроки получения исходных данных, экспертизы, согласований и решений третьих лиц показываем отдельно. Они не являются управляемым сроком SEC-WAY.

Команда и инструменты

Работу координирует главный инженер проекта. В основной состав входят архитектор и инженер-конструктор; специалисты по инженерным системам, пожарной безопасности, теплотехнике и другим направлениям подключаются по интерфейсам конкретного объекта.

Используем единую цифровую подоснову, архитектурную и расчётную модели, таблицу нагрузок, ведомость отверстий, стыковочный лист, журнал коллизий и реестр версий. Конкретное программное обеспечение и форматы обмена закрепляем в задании, если это важно для заказчика.

Членство в саморегулируемой организации и требования к специалистам проверяем по договору и объекту. Лицензия МЧС может относиться к отдельным видам работ в области пожарной безопасности, но не заменяет компетенции и требования для общего архитектурно-строительного проектирования.

Ответственность и гарантия

SEC-WAY отвечает за разработанные нами решения в пределах договора, согласованного задания и переданных исходных данных. Заказчик отвечает за достоверность материалов и своевременное согласование. Изыскатель, экспертная организация, подрядчик и государственный орган отвечают за собственные работы и решения.

Гарантия SEC-WAY действует 6 месяцев на выполненную нами работу. Если при неизменном задании выявится недостаток, возникший по нашей вине, исправим его без дополнительной оплаты. Гарантия не распространяется на новые исходные данные, изменение объекта, отклонение от проекта и решения третьих лиц.

Нормативная основа

Состав проектной документации определяем по Градостроительному кодексу РФ, задаче и действующей редакции постановления Правительства РФ № 87. Наименования разделов проектной документации не смешиваем с марками основных комплектов рабочих чертежей.

Оформление и комплектование проектной и рабочей документации проверяем по действующему ГОСТ Р 21.101-2026. ГОСТ 21.501-2018 устанавливает состав и правила выполнения рабочей документации архитектурных и конструктивных решений; для металлических и деревянных конструкций он отсылает к отдельным стандартам. Расчётные и специальные требования подбираем после определения материала, схемы, назначения и условий объекта.

Частые вопросы

Получить состав АР и КР

Пришлите эскиз или планы, сведения об участке, предполагаемые материалы и цель выпуска. Мы проверим исходные данные, покажем ключевые стыки АР–КР и подготовим состав работ с предварительной стоимостью.
