Проект усиления несущих конструкций

Когда нужен отдельный проект усиления 🏗️

Услуга подходит, если:

• обследование выявило недостаточную несущую способность, недопустимые деформации, коррозию, трещины или повреждения;
• увеличиваются нагрузки из-за нового оборудования, надстройки, антресоли, изменения назначения помещения или инженерных установок;
• планируется проём в стене или перекрытии, демонтаж опоры либо изменение конструктивной схемы;
• нужно восстановить несущую способность после аварии, протечки, перегрева, механического воздействия или длительной эксплуатации;
• экспертиза или технический заказчик запросили расчётное обоснование и рабочие узлы усиления;
• подрядчику нужны чертежи, спецификация и порядок выполнения работ, а не общая рекомендация из заключения.

Если меняются параметры всего объекта, проект усиления становится частью проекта ремонта или реконструкции. Если требуется только оценить состояние и определить причину дефектов, сначала выполняют обследование — его результат нельзя заменить проектным предположением.

Проект не заменяет обследование

Расчёт существующей конструкции начинается с подтверждённых данных. Архивный чертёж показывает, что было запроектировано, но не подтверждает фактический бетон, армирование, сечение металла, состояние кладки, коррозию, трещины, прогибы и выполненные ранее переделки.

Для проектирования используем техническое заключение и материалы обследования, достаточные для конкретной задачи. Проверяем:

• фактическую геометрию элемента и опираний;
• материал, прочность и состояние соединений;
• расположение арматуры, закладных и скрытых элементов, когда это влияет на решение;
• дефекты, деформации и условия эксплуатации;
• действующие и новые нагрузки;
• состояние смежных конструкций, через которые будет передаваться усилие;
• возможность доступа, разгрузки и монтажа.

Если данных не хватает, формируем перечень дополнительных измерений и вскрытий. Не принимаем отсутствие сведений за «запас прочности».

Главный вопрос — как усилие попадёт в новый элемент

Добавить металл или композит недостаточно. Нужно определить, когда и через какой узел новая деталь включится в работу.

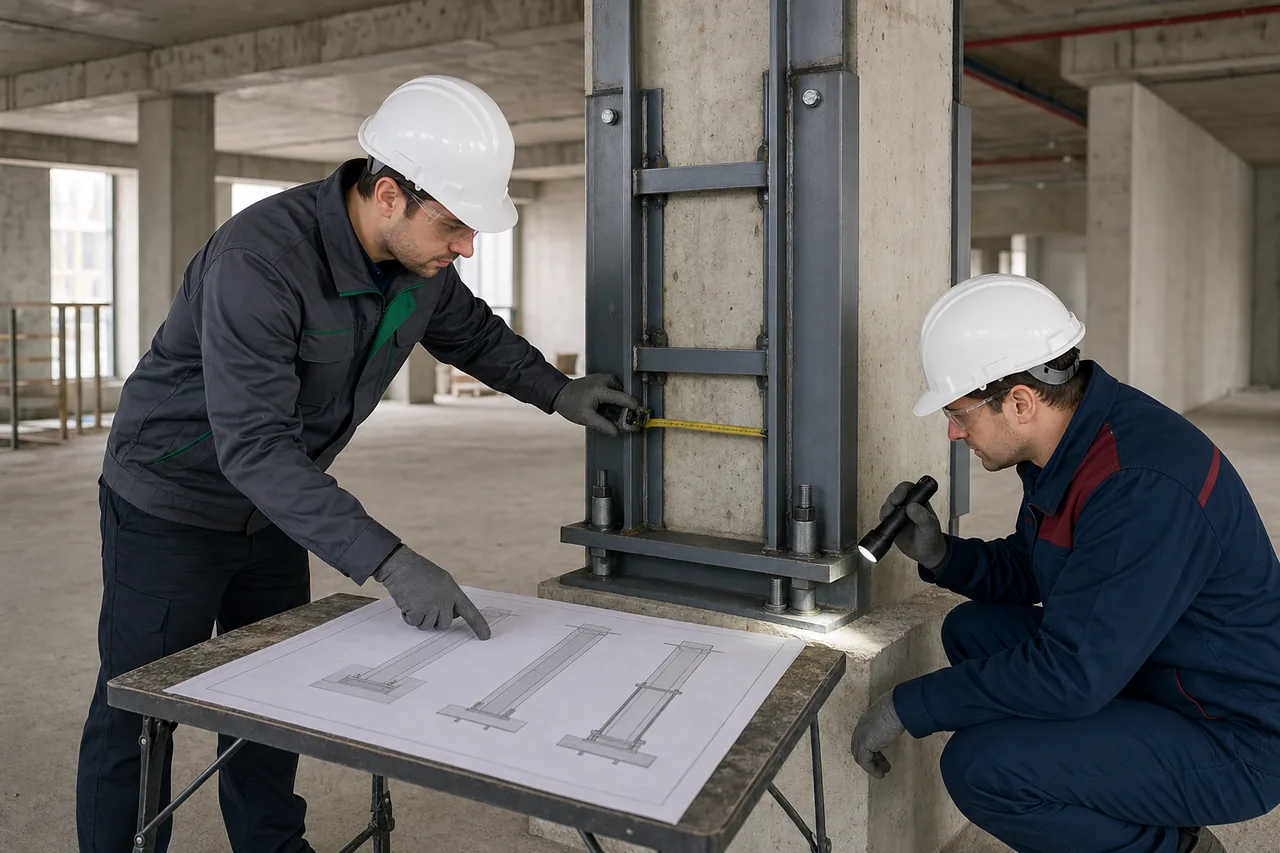

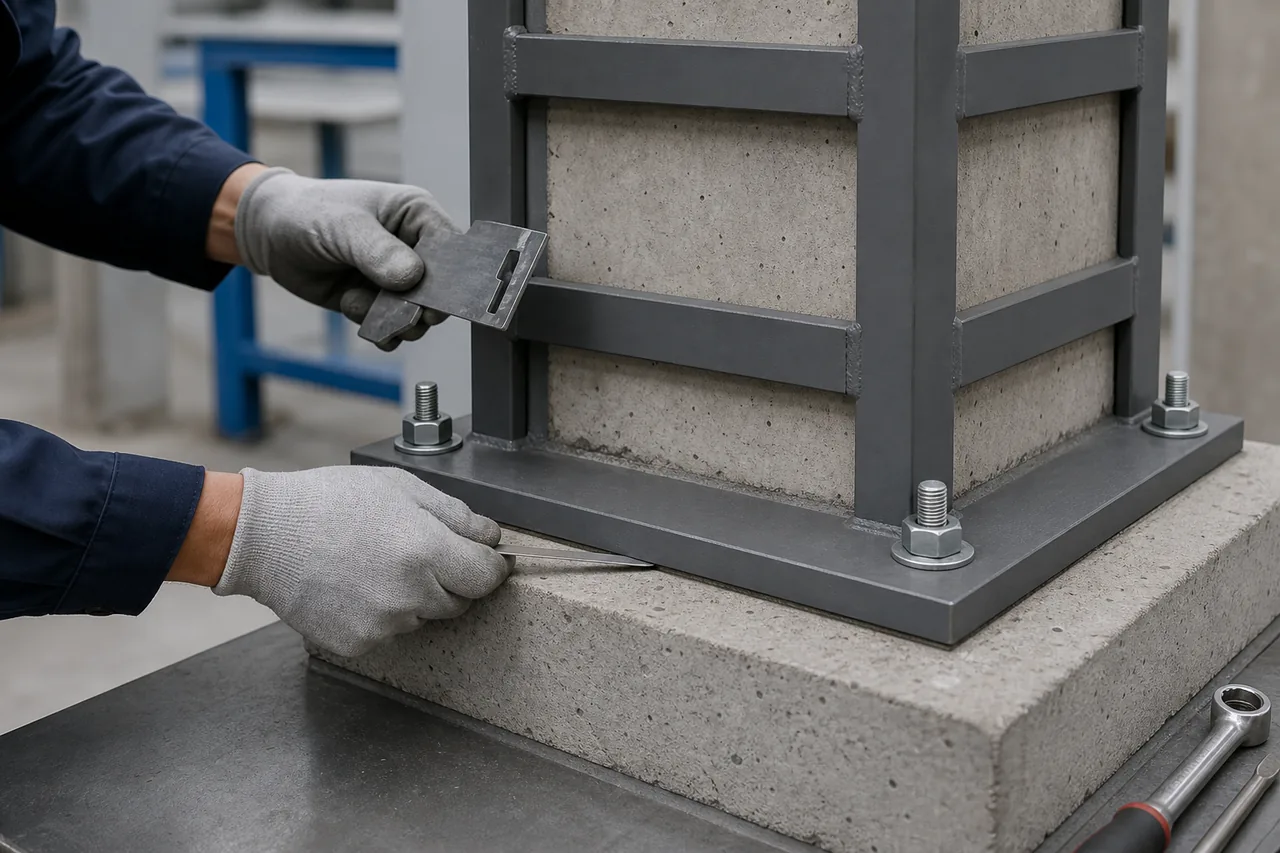

Например, обойма колонны не воспримет уже существующую нагрузку автоматически. Для включения могут потребоваться разгрузка, обжатие, инъектирование зазоров, контролируемая затяжка или другая предусмотренная проектом операция. Выбор зависит от материала, состояния и расчётной схемы — универсального узла для всех объектов нет.

В проекте показываем:

• существующую и усиленную расчётные схемы;
• путь передачи усилий между старой и новой частью;
• анкеры, сварные, болтовые или клеевые соединения в применимом объёме;
• опорные зоны, зазоры, подливки и контактные поверхности;
• требования к подготовке основания и защите материала;
• временные опоры, разгрузку и допустимую последовательность работ;
• контрольные операции, которые подтверждают выполнение проектного решения.

Что получает заказчик

Базовый результат — рабочий комплект на один согласованный узел или группу однотипных элементов:

• исходная и принятая расчётные схемы;
• расчётное обоснование существующего и усиленного состояния;
• планы и схемы расположения усиливаемых элементов;
• чертежи усиления с привязками, сечениями и узлами;
• требования к материалам, крепежу и подготовке поверхностей;
• спецификация основных материалов и изделий;
• последовательность работ и временные мероприятия в объёме, необходимом для реализации решения;
• перечень контролируемых параметров и допущений;
• задания затрагиваемым смежным разделам.

Марки комплектов и границу между проектной и рабочей документацией фиксируем заранее. Если нужен выпуск нескольких разделов, его увязываем с разработкой проектной и рабочей документации.

Что не входит автоматически

Проект усиления не включает без отдельного задания:

• обследование, лабораторные испытания, вскрытия и мониторинг;
• общий проект реконструкции или капитального ремонта;
• монтаж, поставку материалов и организацию строительной площадки;
• проект производства работ, технологические карты и расчёт всех временных конструкций подрядчика;
• авторский надзор и корректировку из-за отступлений исполнителя;
• экспертизу, государственные согласования и получение разрешений;
• смету, информационную модель и передачу редактируемой расчётной модели;
• обследование и расчёт усиления фундамента вместе с грунтовым основанием, если задача ограничена надземным элементом;
• огнезащиту, антикоррозионную защиту и восстановление отделки за пределами согласованного решения.

Для железобетонных элементов состав сопоставляем с проектированием железобетонных конструкций, для стальных рам, балок и связей — с проектированием металлоконструкций. Это помогает не оплачивать два комплекта с одинаковыми узлами.

Какие исходные данные нужны

Для первичной оценки пришлите:

• адрес, назначение и краткое описание объекта;
• задачу: какой элемент и почему требуется усилить;
• техническое заключение или доступные материалы обследования;
• планы, разрезы, архивные и исполнительные чертежи;
• сведения о текущих и планируемых нагрузках;
• фотографии дефектов, узлов и доступов;
• требования к срокам остановки, эксплуатации и производству работ;
• замечания экспертизы или технического заказчика, если они есть.

Полный комплект до первого разговора не нужен. Сначала проверим достаточность материалов и отделим проектные данные от сведений, которые должен подтвердить обследователь или заказчик.

Стоимость проекта усиления

Стоимость — от 27 000 ₽ за базовый проект одного локального решения усиления.

В ориентир входят проверка готового технического заключения и задания, одна существующая конструктивная схема, один тип элемента и один типовой узел усиления, расчёт исходного и усиленного состояния, основные чертежи, спецификация, требования к последовательности работ, один электронный выпуск и один цикл исправления фактических замечаний заказчика.

Отдельно оцениваются обследование, несколько типов конструкций и узлов, фундаменты, сложная пространственная схема, аварийное состояние, работа без остановки объекта, расчёт временных опор, несколько вариантов усиления, сейсмика, динамические и температурные воздействия, объект культурного наследия, экспертиза, информационная модель, смета, проект производства работ, авторский надзор и услуги третьих лиц.

Цена зависит от числа и повторяемости элементов, материала и состояния конструкции, полноты обследования, сложности расчётной модели, нагрузок, доступности узлов, способа включения усиления в работу, требований к временной разгрузке, стадии и состава выпуска. Это предварительный рыночный ориентир до утверждения SEC-WAY.

Дорожная карта проекта

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

7 этаповв естественном порядке

01Квалифицируем задачу

02Проверяем исходные…

03Восстанавливаем…

04Сравниваем способы…

05Проектируем передачу…

06Увязываем…

07Выпускаем и…

1. Этап 01⌕
   Квалифицируем задачу

   Определяем, требуется ли отдельное усиление, общий проект реконструкции или сначала дополнительное обследование. Фиксируем элемент, причину изменения и требуемый результат.

2. Этап 02◇
   Проверяем исходные данные

   Сопоставляем заключение, архивные чертежи, обмеры, нагрузки и фотографии. Формируем список недостающих измерений без расчёта по неподтверждённым параметрам.

3. Этап 03✎
   Восстанавливаем существующую схему

   Моделируем фактическую работу конструкции, учитываем дефекты и проверяем, какое предельное состояние определяет решение.

4. Этап 04✓
   Сравниваем способы усиления

   Оцениваем применимость обоймы, накладок, дополнительных опор, разгружающей рамы, наращивания сечения или другого решения. Выбираем способ с учётом расчёта и возможности монтажа.

5. Этап 05↗
   Проектируем передачу усилий

   Разрабатываем соединения, опорные зоны и детали. Проверяем существующее, временное и итоговое состояния, а не только красивый конечный узел.

6. Этап 06▣
   Увязываем технологическую последовательность

   Задаём разгрузку, временные опоры и порядок включения новых элементов в объёме проекта. Проверяем доступ, смежные конструкции и ограничения действующего объекта.

7. Этап 07⌕
   Выпускаем и проверяем комплект

   Конструктор выполняет взаимную проверку расчёта и чертежей, нормоконтроль проверяет оформление. Передаём электронный комплект и обрабатываем замечания в согласованной границе.

Что чаще всего ломает решение

• проект опирается на архивную марку материала без проверки фактического состояния;
• усиление рассчитано, но не показано, как оно воспринимает уже действующее усилие;
• анкеры попадают в арматуру, пустоты или разрушенную зону основания;
• временная схема во время демонтажа опаснее итоговой, но её не проверили;
• новый элемент передаёт нагрузку на колонну, стену или фундамент без проверки получателя;
• подрядчик меняет материал, шаг крепежа или порядок работ без расчётного обоснования;
• проект усиления пытаются использовать как заключение о состоянии всего здания.

Такие ошибки нельзя исправить формулировкой в пояснительной записке. Они требуют достоверных исходных данных, расчёта и рабочих узлов.

Компетенции, ответственность и гарантия

Над задачей работают инженер-конструктор и специалист внутренней проверки. Состав команды зависит от материала, сложности объекта и затрагиваемых разделов. Принятые архитектурные и конструктивные решения проверяем на совместимость с усилением, но не приписываем себе обследования, испытания или решения третьих лиц.

SEC-WAY отвечает за расчёты и чертежи в пределах согласованного задания и полученных исходных данных. Не гарантируем вывод экспертизы, согласование органа или соблюдение проекта подрядчиком.

Гарантия SEC-WAY действует 6 месяцев на выполненные нами работы. Если при неизменном задании и исходных данных обнаружится относящийся к нашей работе недостаток, исправим его без дополнительной оплаты.

Частые вопросы

Проверим исходные данные до расчёта

Пришлите техническое заключение, планы, фотографии и описание новой нагрузки. Покажем, каких данных достаточно, где нужен дополнительный замер и какой результат можно закрепить в договоре. После проверки подготовим состав, цену и рабочий график.
