Монтаж систем дымоудаления

Когда требуется монтаж дымоудаления

Система удаляет продукты горения из определённых проектом помещений и путей эвакуации. Она включается по сигналу пожарной автоматики или вручную в предусмотренном режиме.

Монтаж нужен, если:

• строится или реконструируется здание;
• выполняется капитальный ремонт;
• систему устанавливают в подземной автостоянке, коридоре, холле, атриуме или другом защищаемом пространстве;
• действующее здание приводят в соответствие с разработанным проектом;
• после перепланировки изменились дымовые зоны и трассы;
• старые вентиляторы, клапаны или шкафы заменяют по новому проектному решению;
• монтаж остановлен и требуется завершить систему;
• фактическая установка не соответствует рабочей документации;
• нужно связать дымоудаление с АПС, диспетчеризацией и инженерным оборудованием;
• заказчику требуется лицензированный подрядчик для монтажа и пусконаладки.

Необходимость системы нельзя определять только по площади или типу помещения. Решение принимают по характеристикам объекта и применимым требованиям. Если проекта нет, сначала оцениваем проектирование противодымной защиты.

Что относится к системе дымоудаления

Состав задаёт проект. В вытяжную систему могут входить:

• вентиляторы дымоудаления;
• крышные, осевые или радиальные установки в предусмотренном исполнении;
• шахты и воздуховоды;
• клапаны дымоудаления с приводами;
• дымоприёмные устройства;
• дымовые люки, фонари или окна для естественного удаления дыма;
• противодымные экраны и завесы;
• опорные конструкции и узлы крепления;
• огнезащита воздуховодов и конструкций;
• шкафы управления;
• силовые и контрольные кабельные линии;
• датчики и устройства контроля положения;
• интерфейсы пожарной автоматики и диспетчеризации.

Компенсационная подача воздуха и подпор в защищаемые зоны относятся к приточной противодымной вентиляции. Они могут быть необходимы для корректной работы вытяжки, но считаются отдельной системой. Объём по ним фиксируем отдельно.

Не заменяем элементы проекта «аналогами» только по размеру или производительности. Проверяем огнестойкость, аэродинамические характеристики, приводы, питание, способы управления и совместимость с автоматикой.

Проверяем проект до начала работ

До выхода бригады сопоставляем документацию с фактическим объектом. Ошибка в трассе или узле крепления может обнаружиться после закрытия потолка, когда переделка станет дороже.

Проверяем:

• актуальность планов и нумерации помещений;
• границы дымовых зон;
• расположение шахт, клапанов и вентиляторов;
• сечения и трассы воздуховодов;
• проектные отметки и высоты;
• узлы крепления к строительным конструкциям;
• доступ к клапанам, приводам и вентиляторам для обслуживания;
• проходы через стены, перекрытия и кровлю;
• требования к огнезащите;
• расчётные характеристики оборудования;
• схемы электропитания;
• кабельные трассы и шкафы управления;
• алгоритм запуска и отключения;
• сигналы от пожарной автоматики;
• взаимодействие с общеобменной вентиляцией и приточной противодымной системой;
• требования к испытаниям и исполнительным документам.

Если фактическая планировка отличается, сообщаем об этом до монтажа. Незначительное уточнение оформляем согласованным решением. Изменение трассы, сечения, оборудования или алгоритма требует проверки проектировщика.

Последовательность команд, положения клапанов, подтверждения и блокировки сверяем с алгоритмом работы пожарной автоматики. Если таблица сигналов и схемы подключения противоречат друг другу, вопрос закрываем до программирования и испытаний.

Как проходит монтаж

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

12 этаповв естественном порядке

01Выполняем входную…

02Выполняем осмотр…

03Выполняем проверку…

04Выполняем разметку

05Выполняем монтаж опор

06Выполняем монтаж…

07Выполняем установку…

08Выполняем огнезащиту

09Выполняем…

10Выполняем…

11Выполняем пусконаладку

12Выполняем испытания…

1. Этап 01⌕
   Выполняем входную проверку

   Изучаем проект, спецификацию, график строительства и требования к документам.

2. Этап 02◇
   Выполняем осмотр объекта

   Проверяем готовность шахт, перекрытий, кровли, монтажных зон и электропитания.

3. Этап 03✎
   Выполняем проверку поставки

   Сверяем оборудование, маркировку, комплектность и техническую документацию.

4. Этап 04✓
   Выполняем разметку

   Переносим оси трасс, отметки, точки подвесов и места установки оборудования.

5. Этап 05↗
   Выполняем монтаж опор

   Устанавливаем кронштейны, рамы, подвесы и другие предусмотренные проектом конструкции.

6. Этап 06▣
   Выполняем монтаж воздуховодов

   Собираем участки, оформляем соединения и проходы через строительные конструкции.

7. Этап 07⌕
   Выполняем установку оборудования

   Монтируем вентиляторы, клапаны, приводы, люки и другие элементы.

8. Этап 08◇
   Выполняем огнезащиту

   Выполняем предусмотренную проектом защиту или передаём этот объём профильному участнику.

9. Этап 09✎
   Выполняем электромонтаж

   Устанавливаем шкафы, прокладываем силовые и контрольные линии, подключаем оборудование.

10. Этап 10✓
    Выполняем автоматизацию

    Настраиваем команды, контроль положений и обратные сигналы.

11. Этап 11↗
    Выполняем пусконаладку

    Проверяем отдельные устройства и работу системы в предусмотренных режимах.

12. Этап 12▣
    Выполняем испытания и передачу

    Фиксируем параметры, устраняем замечания в своём объёме и оформляем документы.

Воздуховоды, клапаны и вентиляторы

Воздуховоды дымоудаления работают в особом режиме. Их исполнение, соединения, опоры и огнезащиту нельзя выбирать по правилам обычной вентиляции без проверки проекта.

При монтаже воздуховодов контролируем:

• сечение и направление трассы;
• толщину и исполнение металла по проекту;
• соединения и уплотнения;
• положение фланцев и крепежа;
• расстояние между опорами;
• деформационные и монтажные зазоры;
• проходы через ограждающие конструкции;
• доступ к ревизионным участкам;

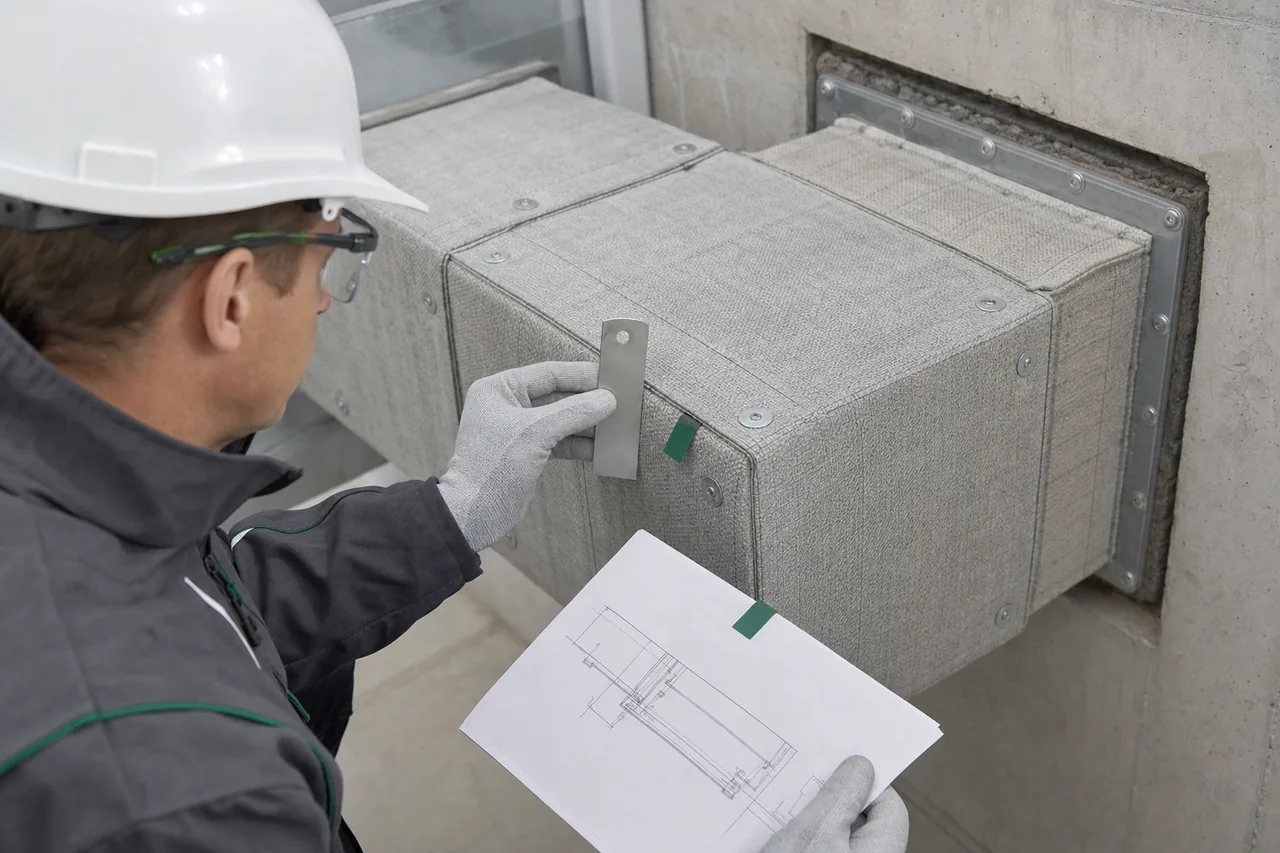

• непрерывность предусмотренной огнезащиты;
• отсутствие сужений и посторонних препятствий.

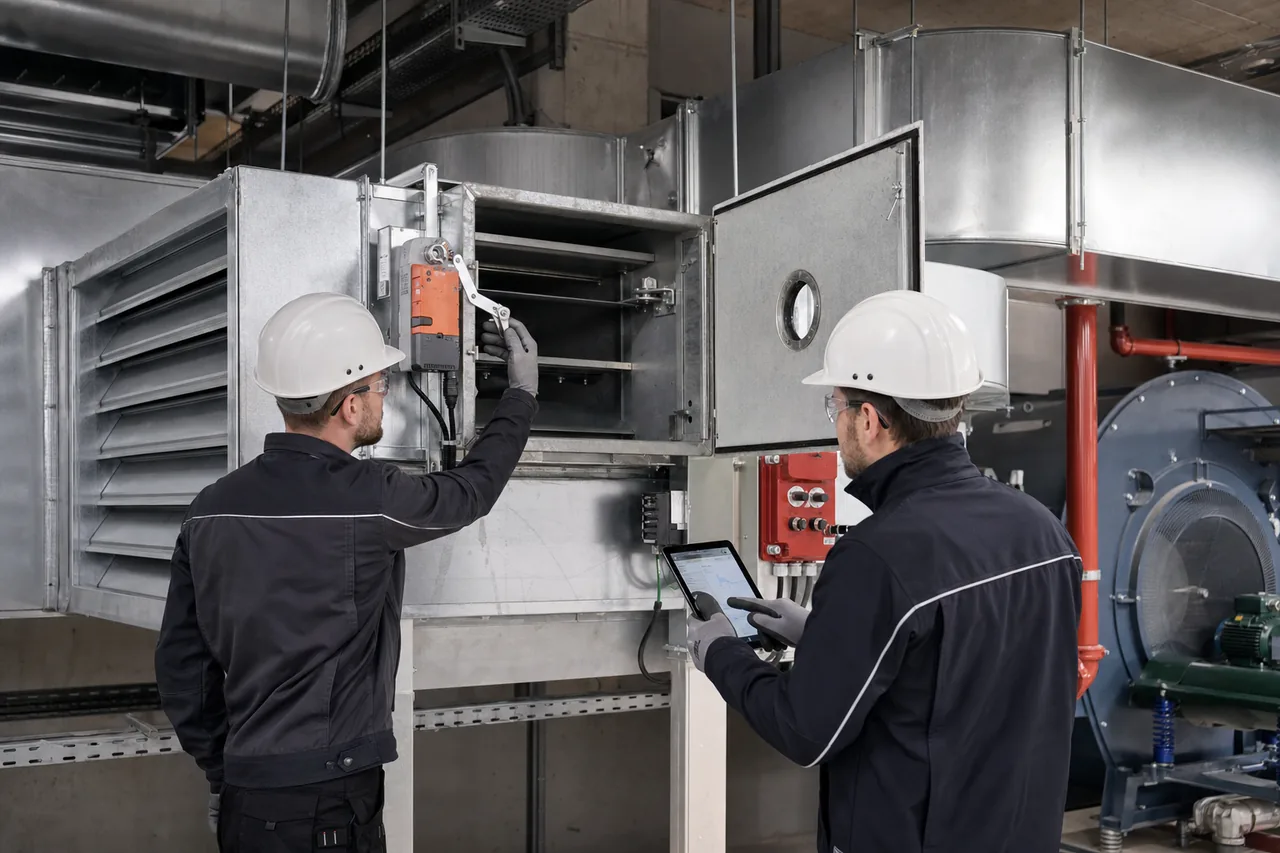

Клапан устанавливаем в проектном положении. Проверяем направление, привод, свободный ход заслонки, доступ для обслуживания и выдачу сигнала о положении.

Для вентилятора проверяем основание, крепление, направление вращения, подключение, вибрацию, доступ к обслуживанию и соответствие фактического режима проекту. Пуск без готового тракта и согласованной программы может повредить оборудование, поэтому последовательность определяем заранее.

Автоматика и управление

Механически собранная вытяжка не является готовой системой. При пожаре оборудование должно запуститься в нужной зоне и передать предусмотренные сигналы.

В объём настройки могут входить:

• получение команды от системы пожарной сигнализации;
• автоматический и дистанционный запуск;
• открытие нужных клапанов;
• подтверждение их положения;
• запуск вентилятора после выполнения проектных условий;
• останов общеобменной вентиляции;
• включение компенсационной подачи воздуха;
• контроль питания и состояния оборудования;
• выдача сигналов «Работа», «Неисправность» и других проектных состояний;
• отображение событий на посту управления или в диспетчерской;
• блокировки, исключающие несовместимые режимы.

Алгоритм не придумываем на пусконаладке. Если в проекте нет матрицы взаимодействия или она противоречит схемам, сначала требуется согласованное уточнение.

Работа на действующем объекте

На работающем объекте монтаж делим на зоны. До отключения существующей системы согласуем порядок с ответственным лицом заказчика.

В графике учитываем:

• доступ в технические помещения и на кровлю;
• режим работы арендаторов;
• шумные, пыльные и огневые операции;
• временное перекрытие проходов;
• отключение отдельных установок;
• защиту существующих коммуникаций;
• подъём крупного оборудования;
• работу на высоте;
• восстановление кровли и отделки;
• время для функциональных и аэродинамических испытаний;
• возврат системы в штатный режим после смены.

Временные меры пожарной безопасности определяет ответственное лицо объекта. SEC-WAY сообщает границы отключения и фактическое состояние системы, но не подменяет обязанности эксплуатирующей организации.

Если исполнительные схемы не совпадают с объектом, сначала проводим обследование. Результатом становится перечень оборудования, трасс и расхождений. Само обследование не заменяет проект и не подтверждает соответствие всей системы требованиям.

Пусконаладка и комплексные испытания

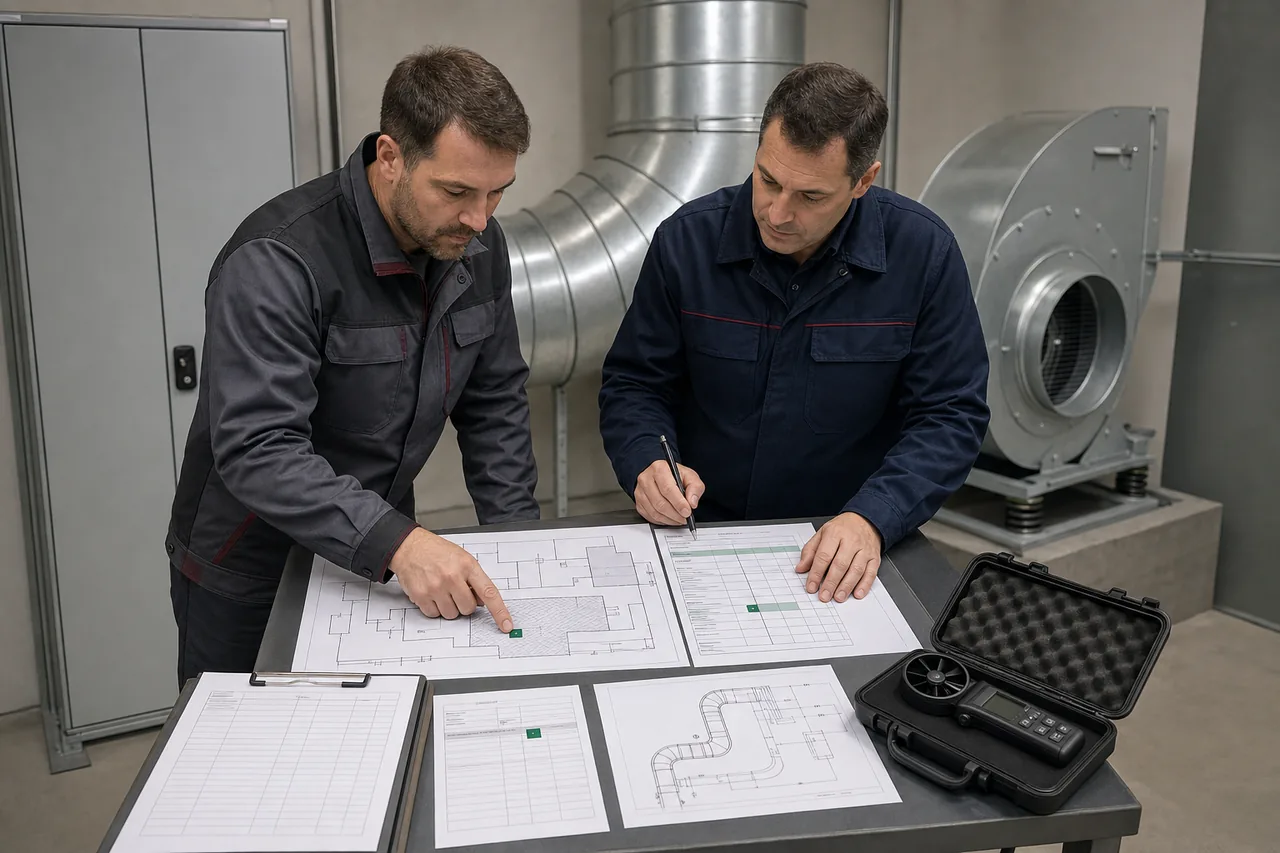

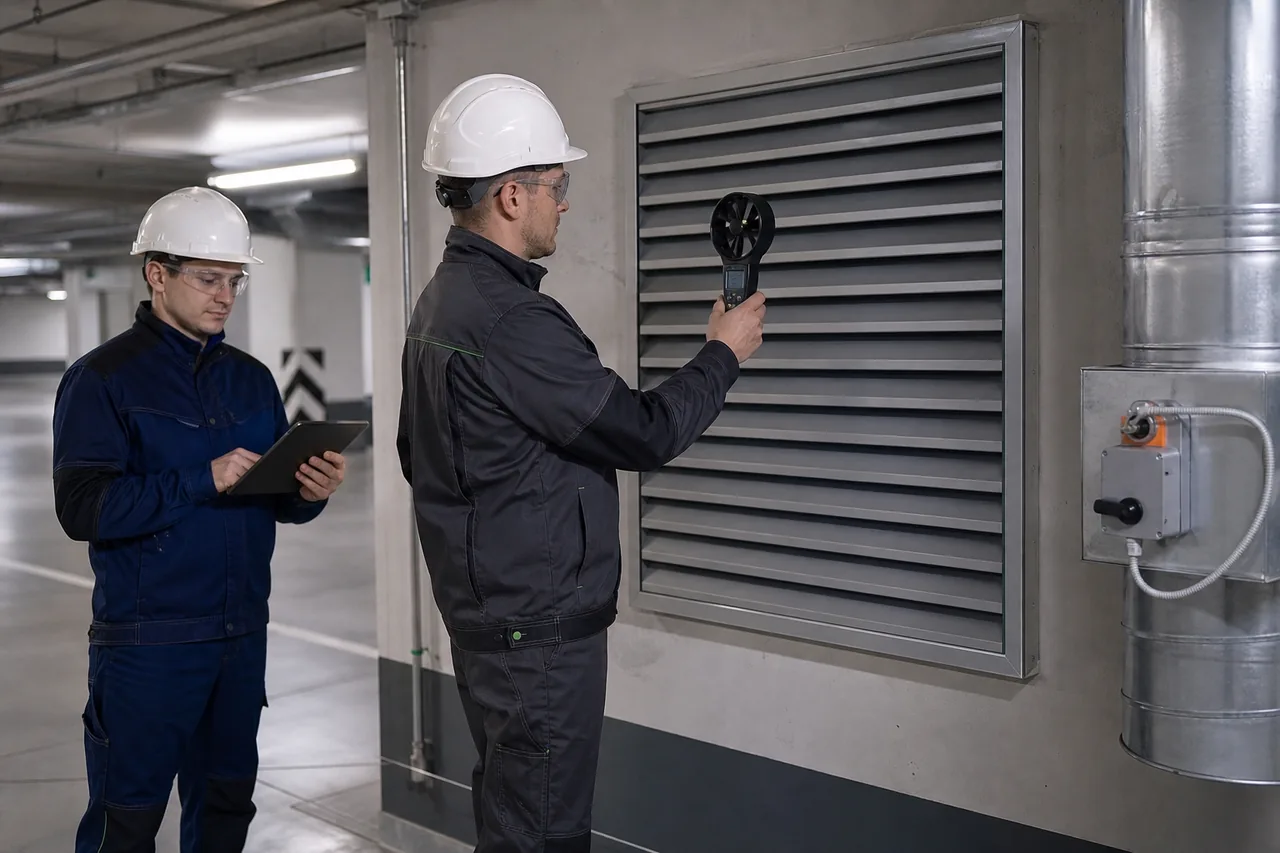

После монтажа проверяем устройства по отдельности, затем систему в целом. Программа зависит от проекта, назначения объекта и состава противодымной защиты.

Пусконаладка может включать:

• проверку электропитания и защит;
• контроль направления вращения вентиляторов;
• проверку хода клапанов;
• настройку шкафов и приводов;
• проверку автоматического и дистанционного запуска;
• контроль сигналов о работе и неисправности;
• проверку последовательности запуска;
• взаимодействие с АПС и общеобменной вентиляцией;
• связь с приточной противодымной системой;
• проверку диспетчеризации;
• восстановление штатного режима после теста.

При приёмо-сдаточных испытаниях проверяют техническое состояние системы и фактические параметры по применимой методике. Состав измерений может включать расходы воздуха, скорости в проёмах и воздуховодах, перепады давления и время срабатывания. Конкретный перечень определяют проект и программа испытаний. До договора фиксируем, какие операции и измерения выполняет SEC-WAY, а какие при необходимости проводит привлечённый участник с требуемой компетенцией.

Если приточная система, автоматика или электроснабжение не готовы, комплексный результат подтвердить нельзя. В этом случае фиксируем проверенную часть и перечень зависимостей, а не оформляем формальный акт на весь комплекс.

Что получает заказчик

Заказчик получает смонтированную и проверенную систему дымоудаления в границах договора. Фактическое исполнение отражается в передаваемых документах.

В комплект могут входить:

• исполнительные планы и аксонометрические схемы;
• ведомость установленного оборудования;
• исполнительные схемы электропитания и управления;
• акты освидетельствования скрытых работ;
• акты на ответственные конструкции и участки сетей;
• документы на огнезащиту;
• паспорта и инструкции изготовителей;
• сертификаты и декларации на применённую продукцию;
• акты окончания монтажа и пусконаладки;
• протоколы функциональных и аэродинамических испытаний;
• таблица управляющих и обратных сигналов;
• перечень настроек шкафов;
• список выявленных ограничений;
• рекомендации для эксплуатации и обслуживания.

Состав документов согласуем до договора. Проектировщик, строительная лаборатория, электролаборатория, поставщик и генеральный подрядчик могут готовить свои части. В предложении указываем, что оформляет SEC-WAY.

Какие данные нужны для расчёта

Для предварительной оценки достаточно:

• адреса и назначения объекта;
• площади и этажности;
• проекта противодымной вентиляции;
• спецификации оборудования;
• планов и схем;
• сведений о новом или действующем объекте;
• желаемого графика.

Для точной сметы обычно нужны:

• актуальные архитектурные планы;
• рабочие чертежи систем дымоудаления;
• аэродинамический расчёт;
• спецификация и ведомость объёмов;
• планы кровли и технических помещений;
• данные о шахтах и строительных конструкциях;
• узлы проходов и креплений;
• решения по огнезащите;
• схемы электроснабжения и автоматики;
• алгоритм взаимодействия систем;
• требования к диспетчеризации;
• состав испытаний и исполнительной документации;
• правила допуска и производства работ.

Если проект отсутствует или не соответствует объекту, сначала оцениваем его разработку или корректировку. Без расчёта нельзя достоверно подобрать вентилятор, сечения и режим системы.

От чего зависит стоимость

Стоимость монтажа системы дымоудаления рассчитываем по проектным объёмам и условиям площадки. Оборудование, металлоконструкции, воздуховоды, огнезащиту, автоматику, пусконаладку и документы показываем раздельно.

На сумму влияют:

• число систем и дымовых зон;
• площадь сечения и длина воздуховодов;
• способ соединения и требования к герметичности;
• количество клапанов и приводов;
• тип, масса и место установки вентиляторов;
• необходимость подъёма оборудования на кровлю;
• высота и сложность доступа;
• объём опорных металлоконструкций;
• проходы через стены, перекрытия и кровлю;
• площадь и способ огнезащиты;
• длина силовых и контрольных линий;
• число шкафов и управляющих сигналов;
• работа в действующем здании;
• ночной график;
• объём испытаний и исполнительных документов.

Цена за квадратный метр здания не отражает реальный объём. На двух объектах одинаковой площади могут отличаться число зон, трассы, сечения и масса оборудования. Смету готовим по измеряемым позициям и меняем только после согласования нового объёма.

От чего зависит срок

График формируем после проверки проекта, поставки и готовности монтажных зон.

На срок SEC-WAY влияют:

• объём воздуховодов и металлоконструкций;
• число вентиляторов и клапанов;
• высота и условия доступа;
• этапность огнезащиты;
• объём электромонтажа;
• настройка автоматики;
• число режимов и измерений;
• исполнительная документация.

Отдельно учитываем действия заказчика и других участников:

• передачу актуального проекта;
• поставку оборудования;
• готовность шахт, кровли и проёмов;
• предоставление электропитания;
• допуск к помещениям;
• готовность АПС и приточной противодымной вентиляции;
• согласование изменений проектировщиком;
• участие службы эксплуатации в испытаниях.

Внешнюю приёмку не выдаём за срок монтажа SEC-WAY. Если смежная система не готова, фиксируем зависимость и переносим только связанный этап.

Лицензия, нормативы и ответственность

Монтаж, техническое обслуживание и ремонт автоматических систем противодымной вентиляции, включая диспетчеризацию и пусконаладку, относятся к лицензируемой деятельности. ООО «Секьюрити Вэй» имеет лицензию МЧС Л014-00101-77/02072790, реестровый номер 77-06-2025-001224 от 4 апреля 2025 года. В опубликованных реквизитах указаны девять видов работ, включая системы автоматического противодымного вентилирования и их элементы. Реквизиты можно проверить в разделе лицензий и допусков.

Работаем по проекту, документации изготовителей и требованиям, применимым к объекту. Базовые документы: Федеральный закон № 123-ФЗ и СП 7.13130.2013 с изменениями № 1, № 2 и № 3. Управление и взаимодействие с пожарной автоматикой проверяем с учётом СП 484.1311500.2020 с изменением № 1. Для монтажа и пусконаладки учитываем применимые положения СП 73.13330.2016 с изменениями № 1 и № 2. Приёмо-сдаточные испытания противодымной вентиляции выполняются по применимой методике, в том числе по действующему ГОСТ Р 53300-2009 с изменением № 1 и поправкой ИУС 12-2024.

Лицензирование регулирует постановление Правительства РФ № 1128 в редакции от 13 июля 2026 года; постановление № 882 продлило срок его действия до 1 сентября 2032 года. Нормативная проверка выполнена 7 сентября 2026 года. Перед началом нового договора редакции документов сверяем повторно.

Нормативный перечень зависит от здания, стадии работ и проектных решений. Для воздуховодов, клапанов, огнезащиты, кабельных линий и электроснабжения применяются профильные документы.

SEC-WAY отвечает за монтаж, настройку и документы в согласованных границах. Мы не отвечаем за:

• скрытые ошибки исходного проекта;
• недостаточную несущую способность конструкций;
• неисправность оборудования заказчика;
• несовместимость сторонней автоматики;
• изменения системы после сдачи;
• отсутствие питания или готовности смежных систем;
• нарушение правил эксплуатации;
• решение надзорного органа или комиссии по вопросам вне нашего договора.

Гарантия и дальнейшая эксплуатация

Гарантийный срок и порядок обращения фиксируем в договоре. Если при неизменном задании в этот период обнаружится недостаток монтажа или настройки, возникший по вине SEC-WAY, устраним его в согласованном порядке без дополнительной оплаты.

Гарантия не распространяется на вмешательство третьих лиц, механические повреждения, нарушение электропитания, несогласованные изменения и оборудование вне предусмотренных гарантийных условий.

После передачи систему нужно обслуживать и периодически испытывать. Техническое обслуживание, ремонт и эксплуатационные проверки оформляются отдельным договором. Монтажная гарантия их не заменяет.

Частые вопросы

Получить расчёт монтажа

В открытой форме укажите назначение объекта, число дымовых зон, стадию проекта и состояние монтажа. Если часть системы уже установлена, перечислите имеющиеся исполнительные схемы, результаты последних испытаний и известные замечания. Файлы ограниченного доступа запросим через согласованный защищённый канал.

Инженер SEC-WAY проверит материалы и подготовит предложение с отдельными объёмами монтажа, автоматики, пусконаладки и документации.
