Монтаж противопожарной вентиляции

Когда требуется подпор и компенсация воздуха

Приточная противодымная вентиляция подаёт наружный воздух в защищаемые зоны. Проектный перепад давления помогает ограничить проникновение дыма, но не должен мешать открыванию дверей на путях эвакуации.

Система может быть предусмотрена для:

• незадымляемых лестничных клеток;
• лифтовых шахт;
• лифтовых холлов;
• тамбур-шлюзов;
• зон безопасности;
• помещений пожаробезопасных зон;
• других пространств, указанных в проекте;
• компенсации воздуха, удаляемого вытяжной противодымной вентиляцией.

Монтаж нужен при новом строительстве, реконструкции, капитальном ремонте или замене существующей системы. Он также требуется, когда проект готов, но механическая часть, электропитание или автоматика ещё не выполнены.

Нельзя определить необходимость подпора только по этажности или площади. Решение зависит от планировки, путей эвакуации, пожарных отсеков и расчёта. Если документации нет, сначала оцениваем проектирование.

Чем эта услуга отличается от дымоудаления

Дымоудаление представляет собой вытяжную часть противодымной вентиляции. Она удаляет продукты горения из защищаемой зоны.

Приточная часть решает другие задачи:

• создаёт избыточное давление в лестничных клетках, лифтовых шахтах и других защищаемых пространствах;
• подаёт воздух в тамбур-шлюзы;
• компенсирует объём, который удаляет вытяжная система;
• обеспечивает предусмотренные проектом условия на открытых дверных проёмах;
• участвует в общем алгоритме противодымной защиты.

Обе части работают как комплекс. Слишком малый приток не даст проектного эффекта. Слишком большой перепад может затруднить открывание двери. Поэтому оборудование нельзя настраивать отдельно от фактической планировки и режима дымоудаления.

Состав приточной противодымной системы

Состав определяет проект. В систему могут входить:

• вентиляторы подпора воздуха;
• вентиляторы компенсационной подачи;
• воздухозаборные устройства;
• воздуховоды и шахты;
• клапаны с электрическими приводами;
• воздушные решётки;
• устройства сброса избыточного давления;
• опорные металлоконструкции;
• огнезащита воздуховодов;
• шкафы управления;
• силовые и контрольные кабели;
• датчики и реле перепада давления;
• устройства контроля положения клапанов;
• интерфейсы пожарной автоматики и диспетчеризации.

Тип вентилятора, производительность, сечения, точки подачи и режимы задаёт проектный расчёт. Оборудование с похожими паспортными характеристиками не считается взаимозаменяемым без проверки всей системы.

Общеобменная вентиляция не становится противопожарной только после установки огнезадерживающего клапана. При пожаре она работает по отдельному алгоритму: часть установок отключается, клапаны занимают проектное положение, а противодымные системы запускаются.

Проверяем проект и объект

До сметы сопоставляем рабочую документацию с фактической планировкой. Проверка нужна, чтобы не обнаружить конфликт после изготовления воздуховодов или установки тяжёлого оборудования.

Проверяем:

• назначение и нумерацию помещений;
• типы защищаемых зон;
• места подачи воздуха;
• трассы и сечения воздуховодов;
• расположение вентиляторов;
• воздухозабор и выброс вытяжной системы;
• взаимное расположение приточных и вытяжных установок;
• шахты, проёмы и проходы через конструкции;
• узлы крепления;
• доступ для обслуживания;
• требования к огнезащите;
• схемы электропитания;
• шкафы управления;
• алгоритм запуска;
• сигналы от АПС;
• контроль положений клапанов;
• связь с дымоудалением, лифтами, дверями и общеобменной вентиляцией;
• требования к испытаниям.

Если объект отличается от проекта, сообщаем об этом до монтажа. Существенное изменение трасс, сечений, точек подачи, оборудования или алгоритма передаём проектировщику на проверку.

Как проходит монтаж противопожарной вентиляции

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

13 этаповв естественном порядке

01Входную проверку

02Осмотр площадки

03Проверку поставки

04Разметку

05Монтаж опор

06Монтаж воздуховодов

07Установку вентиляторов

08Монтаж клапанов

09Огнезащиту

10Электромонтаж

11Автоматизацию

12Пусконаладку

13Испытания и передачу

1. Этап 01⌕
   Входную проверку

   Изучаем проект, спецификацию, ведомость объёмов и требования к документам.

2. Этап 02◇
   Осмотр площадки

   Проверяем готовность шахт, кровли, технических помещений, проёмов и питания.

3. Этап 03✎
   Проверку поставки

   Сверяем оборудование и материалы с проектом.

4. Этап 04✓
   Разметку

   Переносим трассы, отметки и точки креплений на объект.

5. Этап 05↗
   Монтаж опор

   Устанавливаем рамы, подвесы и кронштейны.

6. Этап 06▣

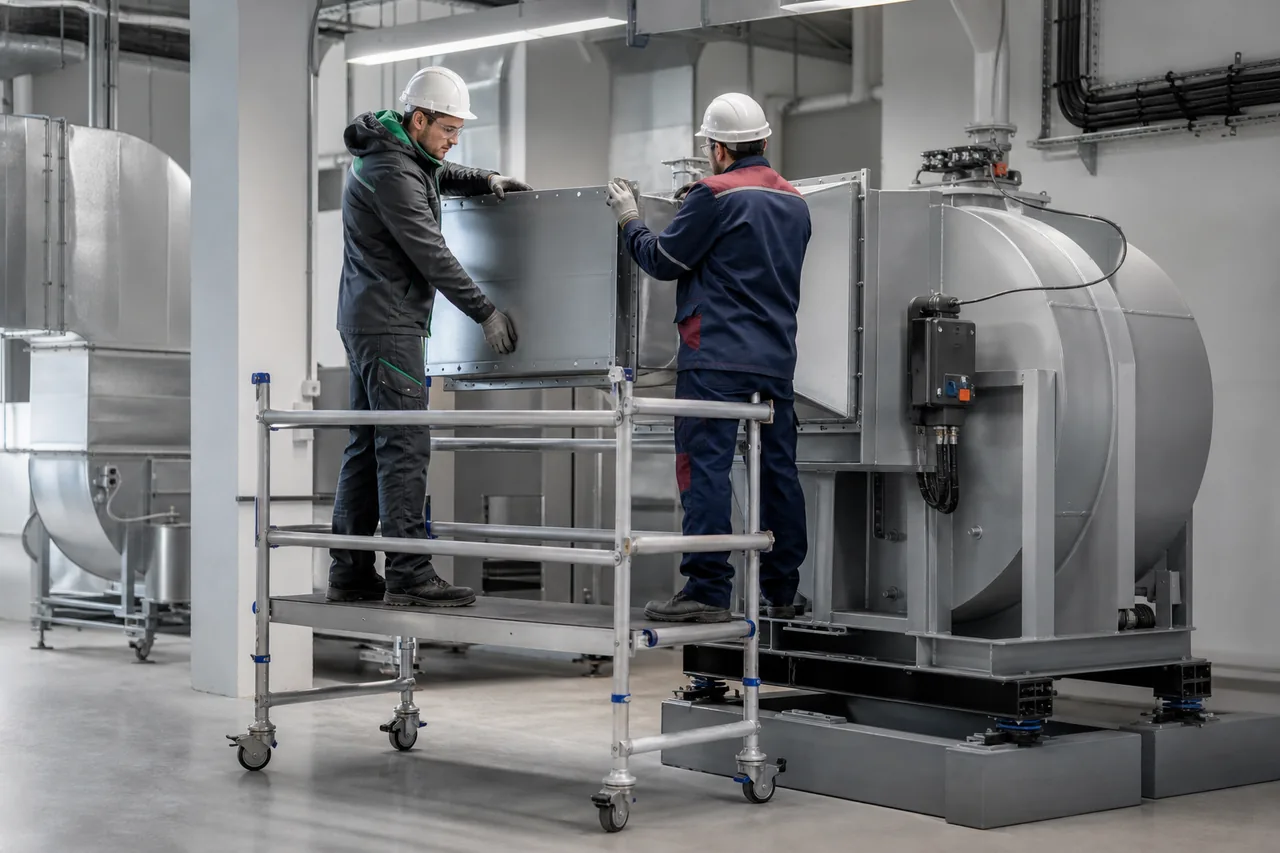

   Монтаж воздуховодов

   Собираем сеть, соединения и предусмотренные проходы.

7. Этап 07⌕
   Установку вентиляторов

   Монтируем установки подпора и компенсации на основания или проектные конструкции.

8. Этап 08◇
   Монтаж клапанов

   Устанавливаем корпуса, приводы и доступные для обслуживания узлы.

9. Этап 09✎
   Огнезащиту

   Выполняем проектное решение или передаём объём профильному участнику.

10. Этап 10✓
    Электромонтаж

    Монтируем шкафы, силовые и контрольные линии.

11. Этап 11↗
    Автоматизацию

    Настраиваем проектные команды, блокировки и обратные сигналы совместно с пожарной автоматикой.

12. Этап 12▣
    Пусконаладку

    Проверяем устройства, режимы и взаимодействие систем.

13. Этап 13⌕
    Испытания и передачу

    Измеряем параметры, оформляем результаты и исполнительные документы.

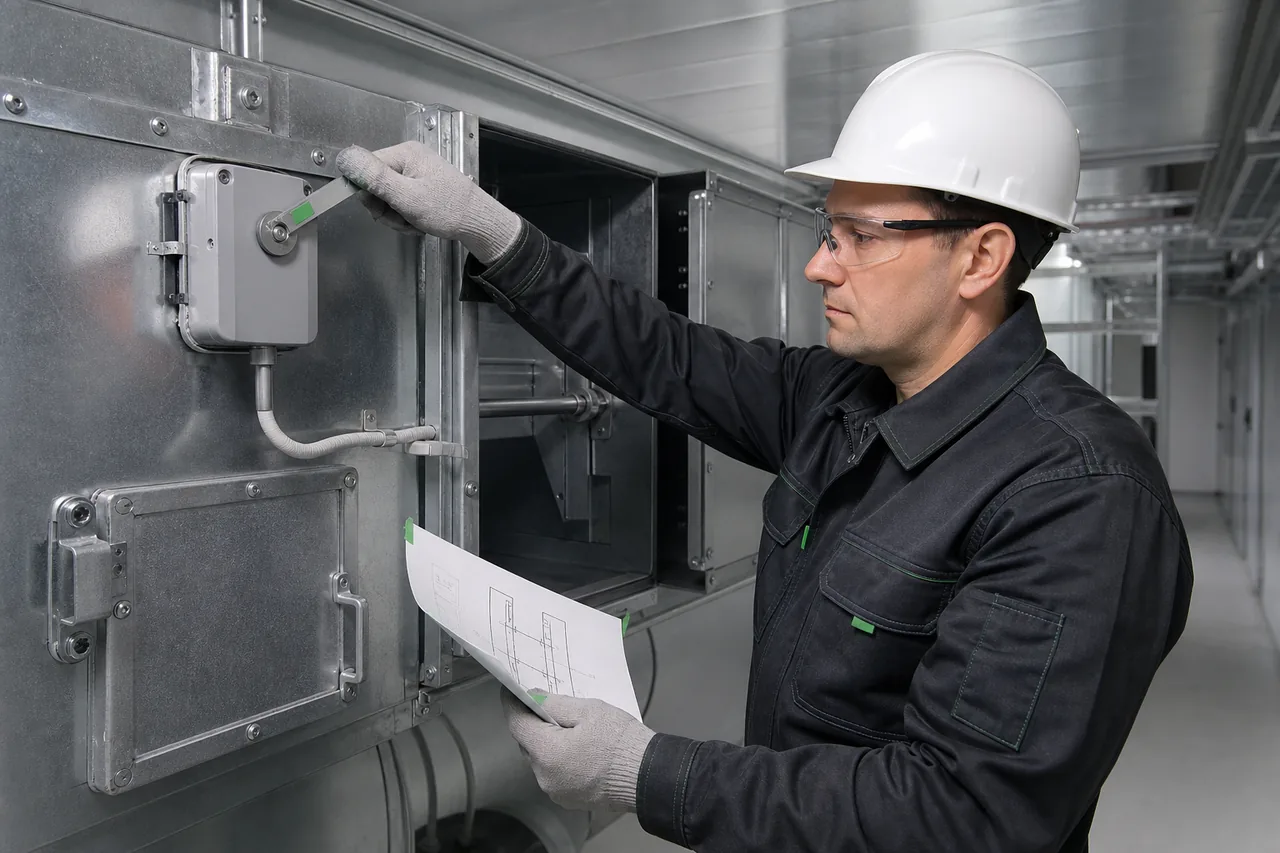

Монтаж противопожарных клапанов

Запрос «противопожарный клапан» объединяет устройства с разными функциями. Огнезадерживающий клапан обычно закрывается, чтобы ограничить распространение огня и дыма по каналам. Клапан противодымной системы занимает положение, предусмотренное алгоритмом конкретной зоны.

При монтаже проверяем:

• обозначение и функцию клапана;
• соответствие размера и исполнения проекту;
• направление установки;
• доступ к приводу и заслонке;
• возможность осмотра и обслуживания;
• узел примыкания к конструкции или воздуховоду;
• кабельное подключение;
• свободный ход;
• исходное и рабочее положение;
• контроль конечных положений;
• отображение состояния в автоматике.

Монтажная пена сама по себе не заменяет проектный узел заделки проёма. Материал и способ заполнения выбирают по документации на конкретную конструкцию и требуемым характеристикам.

Автоматика и последовательность запуска

Противодымная вентиляция должна включаться в нужной зоне и в правильной последовательности. Алгоритм задаёт проект.

Проверяем:

• получение команды от пожарной сигнализации;
• автоматический и дистанционный запуск;
• отключение предусмотренных общеобменных систем;
• открытие нужных клапанов;
• контроль их положения;
• запуск вентилятора после выполнения проектных условий;
• включение вытяжного дымоудаления;
• работу компенсационной подачи;
• блокировки несовместимых режимов;
• сигналы «Работа» и «Неисправность»;
• отображение событий на посту управления;
• возврат оборудования в штатный режим.

Если матрица взаимодействия отсутствует или противоречит схемам, настройку останавливаем до согласованного решения. В таком случае отдельно уточняют алгоритм работы систем пожарной автоматики: пусконаладчик не должен придумывать противопожарный сценарий на объекте.

Работа в действующем здании

На эксплуатируемом объекте монтаж делим на участки. До отключения существующей защиты согласуем график с ответственным представителем заказчика.

Учитываем:

• доступ в лестничные клетки, лифтовые холлы и технические помещения;
• режим работы арендаторов;
• временное закрытие проходов;
• шумные и пыльные операции;
• работы на высоте;
• подъём оборудования;
• отключение вентиляторов и клапанов;
• защиту действующих сетей;
• время для испытаний;
• восстановление отделки и кровли;
• возврат автоматики в рабочий режим после смены.

Временные меры пожарной безопасности определяет ответственное лицо объекта. SEC-WAY фиксирует границы отключения, но не подменяет эксплуатационную службу.

Если существующая система не имеет актуальных схем, сначала проводим обследование. Оно показывает фактический состав и расхождения, но не заменяет проект и расчёт.

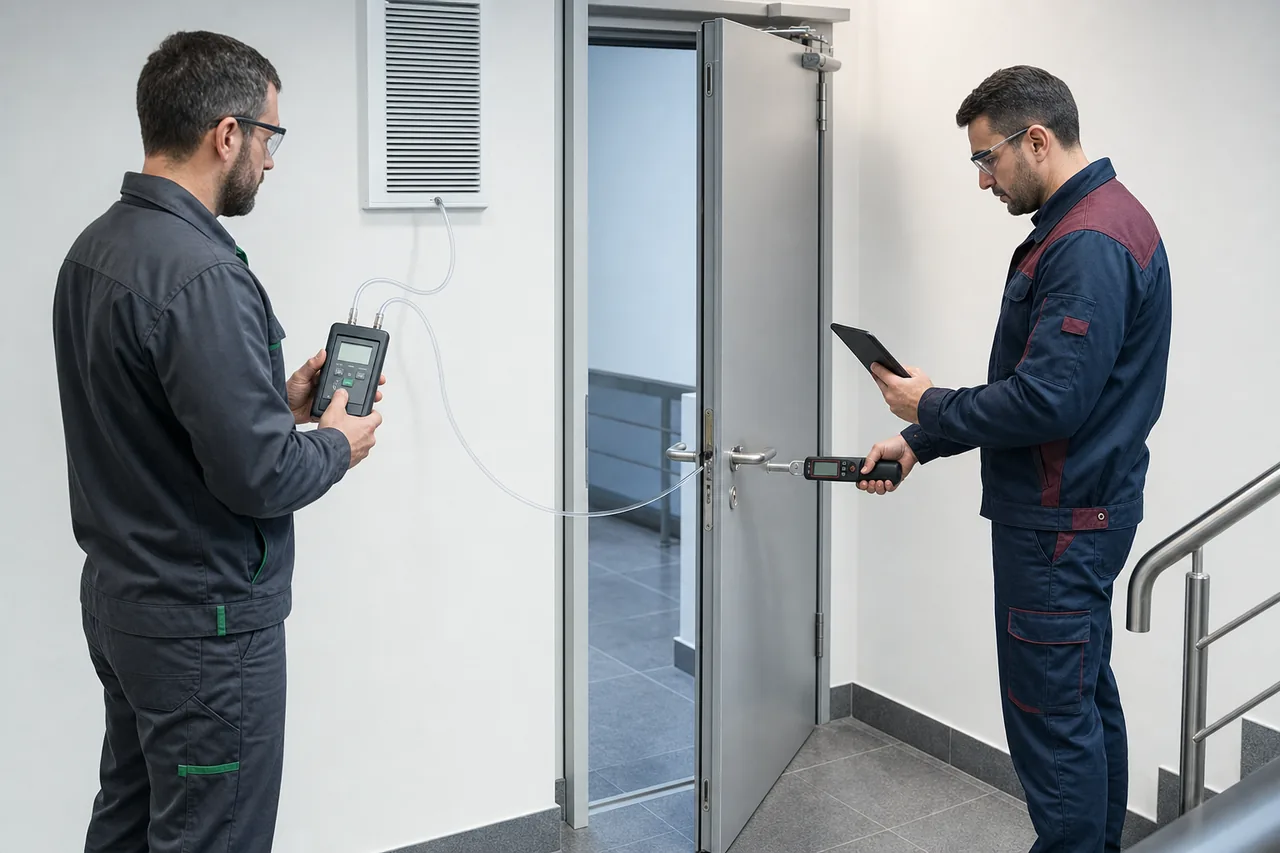

Пусконаладка и испытания

Сначала проверяем отдельные устройства, затем комплексный режим. Пусконаладка без готовой вытяжки, дверей или автоматики не подтверждает работоспособность всей противодымной защиты.

Работы могут включать:

• проверку электропитания и защит;
• контроль направления вращения вентиляторов;
• проверку клапанов и приводов;
• настройку шкафов управления;
• проверку автоматического и дистанционного запуска;
• контроль обратных сигналов;
• проверку диспетчеризации;
• совместный запуск с дымоудалением;
• проверку режимов при открытых и закрытых дверях;
• восстановление штатного состояния после теста.

При приёмо-сдаточных испытаниях фактические параметры сопоставляют с проектом и применимой методикой. В зависимости от зоны измеряют расход и скорость воздуха, перепад давления, усилие открывания двери и другие предусмотренные показатели.

Если дверь не отрегулирована, проём не завершён или вытяжная система не готова, измерение может быть недостоверным. В протоколе указываем фактические условия и не выдаём частичную проверку за комплексную.

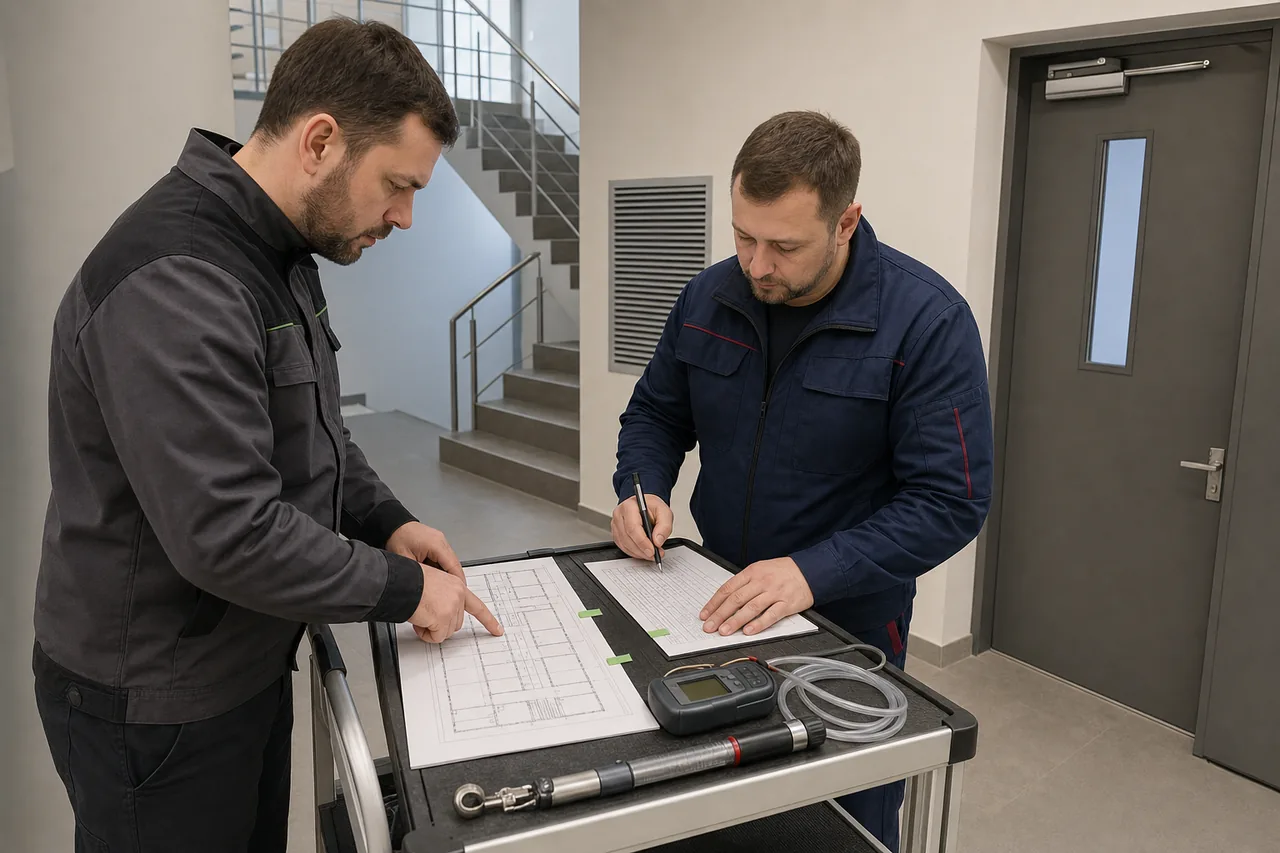

Что получает заказчик

Результат: смонтированная и проверенная приточная противодымная вентиляция в границах договора.

В комплект могут входить:

• исполнительные планы и схемы;
• ведомость установленного оборудования;
• схемы электропитания и управления;
• акты освидетельствования скрытых работ;
• документы на огнезащиту;
• паспорта и инструкции изготовителей;
• сертификаты и декларации на продукцию;
• акты окончания монтажа и пусконаладки;
• протоколы функциональных и аэродинамических испытаний;
• результаты измерения перепадов давления и расходов воздуха;
• таблица управляющих и обратных сигналов;
• настройки шкафов;
• перечень ограничений;
• рекомендации для эксплуатации и обслуживания.

Состав документов согласуем до начала работ. Проектировщик, поставщик, электролаборатория, строительная лаборатория и генеральный подрядчик могут готовить свои части. В смете указываем границу SEC-WAY.

Какие данные нужны для расчёта

Для предварительной оценки достаточно:

• адреса и назначения объекта;
• площади и этажности;
• проекта противодымной вентиляции;
• спецификации;
• планов и схем;
• информации о новом или действующем объекте;
• желаемого графика.

В открытую форму достаточно передать адрес или тип объекта, число зон подпора, состояние проекта и удобный способ связи. Проектные архивы, планы доступа, схемы автоматики и другие файлы ограниченного распространения передавайте после согласования через защищённый канал.

Для точной сметы обычно нужны:

• актуальные архитектурные планы;
• аэродинамический расчёт;
• рабочие чертежи;
• ведомость объёмов;
• планы кровли и технических помещений;
• сведения о шахтах и строительных конструкциях;
• узлы проходов и креплений;
• решения по огнезащите;
• схемы питания;
• алгоритм взаимодействия;
• данные о дверях и проёмах защищаемых зон;
• требования к диспетчеризации;
• программа испытаний;
• состав исполнительной документации;
• правила допуска на объект.

Если данных не хватает, не подбираем вентилятор по приблизительной площади. Определяем обследование, проектирование или корректировку рабочей документации.

От чего зависит стоимость

Предварительный рыночный ориентир: от 900 ₽ за м² поверхности воздуховода подпора. Это не фиксированная цена SEC-WAY и не публичная оферта. В базовый ориентир входят сборка и монтаж обычного оцинкованного воздуховода по готовому проекту, подвесы или опоры и уплотнение соединений. Изготовление воздуховодов, оборудование, огнезащита, электрика, автоматика, измерения и документы рассчитываются отдельно.

В смете отдельно показываем оборудование, воздуховоды, металлоконструкции, огнезащиту, электрику, автоматику, пусконаладку, измерения и исполнительные документы. Такой состав позволяет сравнивать предложения по одинаковым границам, а не только по цифре «за квадратный метр».

На сумму влияют:

• число систем подпора и компенсации;
• количество защищаемых зон;
• длина и сечения воздуховодов;
• тип и масса вентиляторов;
• число клапанов;
• место воздухозабора;
• объём опорных конструкций;
• высота монтажа;
• проходы через стены, перекрытия и кровлю;
• площадь огнезащиты;
• силовые и контрольные кабели;
• количество шкафов и сигналов;
• режим работы объекта;
• объём испытаний;
• состав исполнительных документов.

Цена за квадратный метр относится к поверхности воздуховода, а не к площади здания. Два здания одинаковой площади могут отличаться по числу лестничных клеток, лифтов, тамбур-шлюзов и проектных режимов. Договорную смету составляем по измеряемым позициям и спецификации.

От чего зависит срок

График формируем после входной проверки проекта и готовности площадки.

На срок SEC-WAY влияют:

• объём воздуховодов;
• число вентиляторов и клапанов;
• монтаж металлоконструкций;
• доступ к кровле и шахтам;
• огнезащита;
• электромонтаж;
• настройка автоматики;
• число режимов и измерений;
• исполнительная документация.

Отдельно учитываем действия заказчика и смежных участников:

• передачу актуального проекта;
• поставку оборудования;
• готовность проёмов и строительных конструкций;
• предоставление электропитания;
• допуск в помещения;
• готовность дымоудаления, АПС, дверей и лифтов;
• согласование изменений проектировщиком;
• участие службы эксплуатации.

Срок внешней приёмки не включаем в срок монтажа SEC-WAY. Если смежная система не готова, переносим только зависимый этап и фиксируем причину.

Лицензия, нормы и границы ответственности

Монтаж, техническое обслуживание и ремонт автоматических систем противодымной вентиляции, включая диспетчеризацию и пусконаладку, относятся к лицензируемой деятельности. ООО «Секьюрити Вэй» имеет лицензию МЧС Л014-00101-77/02072790, реестровый номер 77-06-2025-001224 от 4 апреля 2025 года. В опубликованных реквизитах указаны девять видов работ, включая системы автоматического противодымного вентилирования и их элементы. Реквизиты можно проверить в разделе лицензий и допусков.

Работаем по проекту, документации изготовителей и требованиям конкретного объекта. Базовые документы: Федеральный закон № 123-ФЗ и СП 7.13130.2013 с изменениями № 1, № 2 и № 3. Управление и взаимодействие с пожарной автоматикой проверяем с учётом СП 484.1311500.2020 с изменением № 1. Для монтажа и пусконаладки учитываем применимые положения СП 73.13330.2016 с изменениями № 1 и № 2. Приёмо-сдаточные испытания противодымной вентиляции выполняются по применимой методике, в том числе по действующему ГОСТ Р 53300-2009 с изменением № 1 и поправкой ИУС 12-2024.

Лицензирование регулирует постановление Правительства РФ № 1128 в редакции от 13 июля 2026 года; постановление № 882 продлило срок его действия до 1 сентября 2032 года. Нормативная проверка выполнена 7 сентября 2026 года. Перед началом нового договора редакции документов сверяем повторно.

Профильные требования отдельно действуют для клапанов, воздуховодов, огнезащиты, кабельных линий, электроснабжения и строительных конструкций. Перед началом уточняем назначение здания, стадию работ и дату проекта.

SEC-WAY отвечает за согласованный монтаж, настройку и документы. Мы не отвечаем за:

• скрытые ошибки исходного проекта;
• недостаточную несущую способность конструкций;
• неисправное оборудование заказчика;
• изменения после сдачи;
• неотрегулированные двери и незавершённые проёмы;
• отсутствие питания;
• неготовность дымоудаления, АПС или других систем;
• решение надзорного органа по вопросам вне нашего объёма.

Кто выполняет монтаж и измерения

Состав команды зависит от проекта. За механическую часть отвечают монтажники вентиляционных систем, за силовые и контрольные цепи отвечают электромонтажники, за алгоритм и сигналы отвечает наладчик пожарной автоматики. Инженер проекта сводит результаты и проверяет комплект исполнительных документов.

Для пусконаладки применяют измерительные приборы по программе испытаний: анемометр для скорости и расхода воздуха, дифференциальный манометр для перепада давления, динамометр для усилия открывания двери, а также электроизмерительный инструмент. Конкретный состав приборов, их поверку и участника испытаний фиксируем до начала работ. Если для объекта нужна аккредитованная лаборатория, её участие включается отдельной строкой.

В договоре отдельно фиксируем, какие измерения выполняет SEC-WAY и какие результаты должен предоставить компетентный внешний участник. Это не позволяет выдать внутреннюю функциональную проверку за полный приёмо-сдаточный комплекс.

Гарантия и эксплуатация

Гарантийный срок и порядок обращения закрепляем в договоре. Если при неизменном проекте и условиях эксплуатации обнаружится недостаток выполненного SEC-WAY монтажа или настройки, устраняем его в пределах своей ответственности.

Гарантия не распространяется на вмешательство третьих лиц, механические повреждения, нарушение электропитания, несогласованные изменения и оборудование вне предусмотренных гарантийных условий.

После передачи систему нужно обслуживать и периодически испытывать. Обслуживание, ремонт и эксплуатационные проверки оформляются отдельным договором. Монтажная гарантия не заменяет эти работы.

Частые вопросы

Получить расчёт монтажа

В открытой форме укажите тип объекта, число зон подпора, готовность проекта, вытяжки и автоматики. Не прикладывайте к ней проектные архивы, планы доступа и другие ограниченные документы: после первичного контакта согласуем защищённый канал.

Для точного расчёта потребуются проект, планы, спецификация и сведения о готовности объекта. Если часть системы уже установлена, понадобятся исполнительные схемы, результаты испытаний и перечень замечаний.

Инженер SEC-WAY проверит материалы и подготовит предложение с отдельными объёмами механического монтажа, автоматики, пусконаладки и документации. Если исходных данных недостаточно, перечислим, что нужно уточнить до расчёта.
