Инструментальное обследование зданий

Когда нужны измерения

• визуально обнаружены трещины, прогибы, коррозия или деформации;
• требуется уточнить геометрию, отметки, вертикальность или взаимное положение конструкций;
• нужно оценить однородность и прочность бетона в выбранных зонах;
• проектируется увеличение нагрузки, перепланировка или реконструкция;
• фактическая конструкция отличается от чертежей;
• нужно проверить качество выполненного участка до приёмки;
• требуется выбрать места вскрытий, отбора образцов или усиления;
• наблюдения нужно повторить и сравнить во времени.

Если заказчику сначала нужно определить состояние здания целиком, программа формируется в составе технического обследования зданий и сооружений. Инструментальная страница отвечает за доказательную измерительную часть, а не дублирует полный осмотр, расчёт и категорию состояния.

Если нужен фактический контур помещений для проектирования, а не свойства конструкций, выполняются обмерные работы с общей базой и проверкой замыкания размеров.

Сначала формулируем вопрос

Программа начинается не со списка приборов. Примеры корректных вопросов:

• каков фактический прогиб выбранной балки относительно заданной базы;
• где проходит арматура и какова толщина защитного слоя в согласованной зоне;
• однороден ли бетон на выбранном участке и нужны ли образцы;

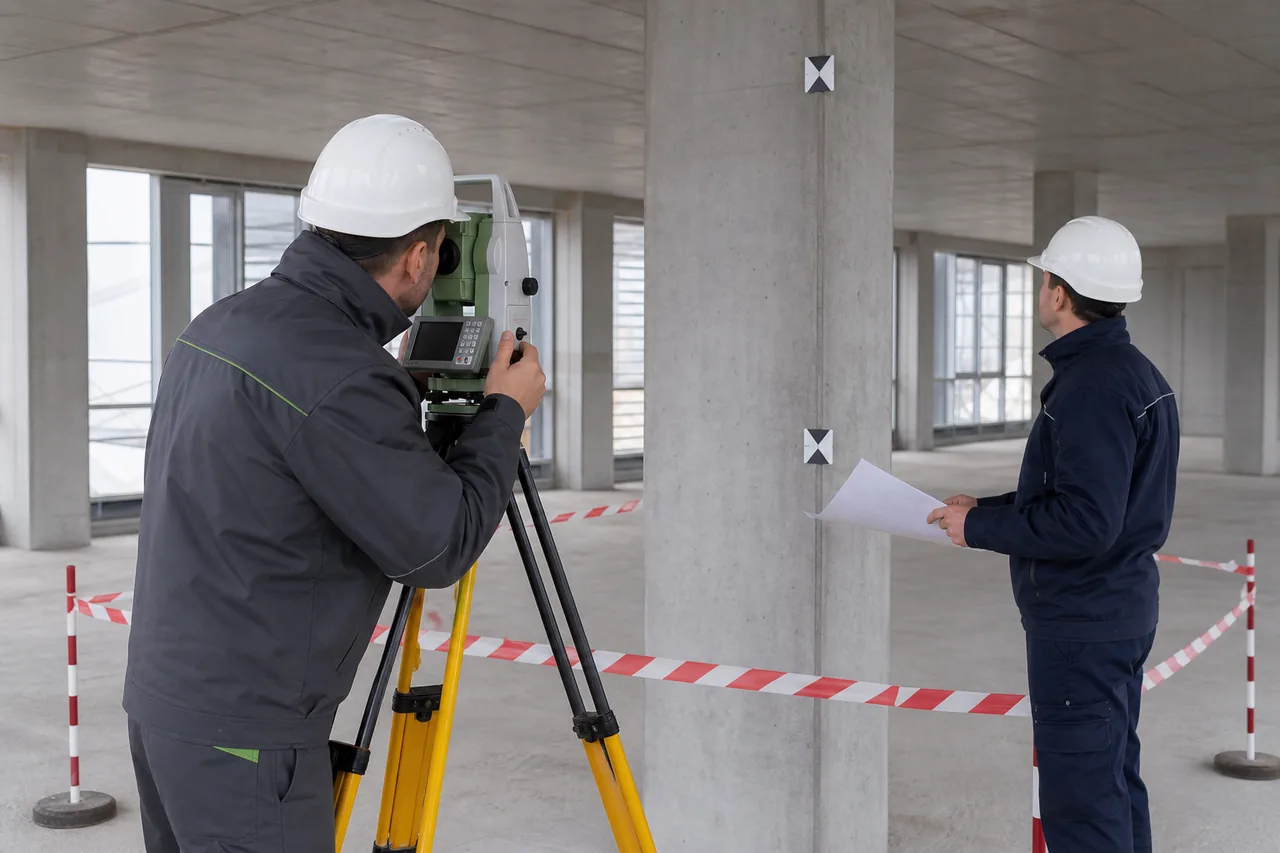

• отклоняется ли колонна от вертикали в пределах измеренной высоты;
• меняется ли раскрытие конкретной трещины между циклами;
• какие геометрические параметры нужны для поверочного расчёта.

Формулировка «измерить всё здание» не задаёт ни выборку, ни точность. До выезда фиксируем объект измерения, диапазон, базу сравнения, число точек и то, какое решение будет принято по результату.

Что получает заказчик

• программу с вопросом, методом, сеткой и границами;
• схему или план с номерами контрольных точек;
• таблицу результатов с единицами, условиями и применённым прибором;
• фотографии каждой характерной зоны и процесса контроля;
• сведения о метрологическом статусе применённых средств;
• оценку разброса, ограничений и пригодности данных для вывода;
• протокол измерений и техническую записку либо раздел заключения;
• рекомендации: расширить выборку, выполнить вскрытие, отобрать образец или перейти к расчёту.

Результаты не переносятся автоматически на непроверенные конструкции. Если выборка показывает неоднородность, вывод ограничиваем обследованными точками и предлагаем следующий подтверждающий метод.

Стоимость — от 35 000 ₽

Ориентир относится к одной доступной зоне здания в Москве, одному типу конструкций, одному техническому вопросу и сетке до 10 контрольных точек одним основным методом. В базовый состав входят:

• анализ одного комплекта планов и постановка вопроса;
• схема контрольных точек;
• один выезд без ночного окна и специальных средств доступа;
• подготовка поверхности без разрушения конструкции;
• измерения одним согласованным методом до 10 точек;
• фотопривязка, таблица результатов и краткая техническая записка;
• один цикл исправления фактических недостатков работы SEC-WAY.

Это предварительный рыночный ориентир, а не публичная оферта. Цена полного обследования здания рассчитывается отдельно по конструктивной схеме, площади и программе.

Что не входит в базовый состав

• сплошное обследование здания, несколько этажей или типов конструкций;
• высотный доступ, леса, подъёмник и работа в замкнутом пространстве;
• вскрытия, шурфы, отбор кернов и восстановление отделки;
• лабораторные и разрушающие испытания;
• георадар, сплошная геодезическая съёмка и длительный мониторинг;
• тепловизионное обследование ограждающих конструкций;
• динамические, вибрационные измерения конструкций и нагрузочные испытания;
• поиск скрытых коммуникаций перед бурением;
• поверочный расчёт, категория технического состояния, проект и смета;
• судебная экспертиза и участие сторон.

Как выбираем метод

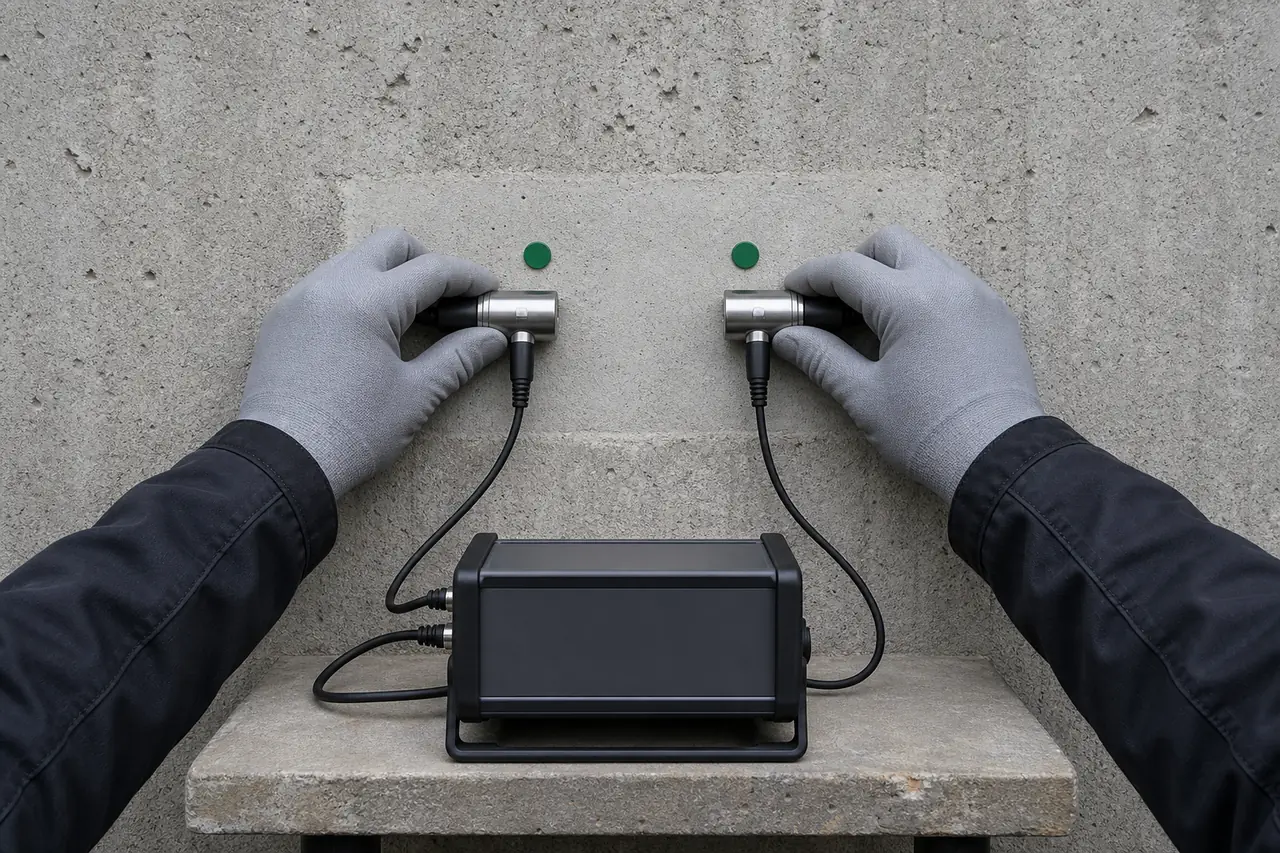

Методы не взаимозаменяемы. Ультразвуковая скорость сама по себе не является универсальной прочностью бетона, а прибор поиска арматуры не подтверждает диаметр и состояние стержня во всех сочетаниях армирования.

Распределение температуры по поверхности ограждений проверяется отдельным тепловизионным обследованием с фиксацией условий и парой «обычный снимок — термограмма».

Для поиска скрытых неоднородностей можно включить георадарное обследование. В его отчёте отделяют интерпретируемые отражения от участков, где помехи или затухание сигнала не позволяют сделать надёжный вывод.

Сетка точек и выборка

Контрольные точки размещаем по конструктивной схеме, дефектам, нагрузкам и ожидаемой изменчивости. Удобный доступ не должен быть единственным критерием. Для сравнения выбираем характерные, проблемные и условно фоновые зоны.

В схеме фиксируем:

• обозначение конструкции и координату точки;
• состояние поверхности и наличие отделки;
• направление измерения;
• повторность и исключённые значения;
• условия, способные повлиять на результат;
• связь точки с расчётной схемой или дефектом.

Если число точек недостаточно для требуемой статистической или нормативной оценки, не маскируем это средним значением. Расширение сетки согласуется отдельно.

Погрешность и воспроизводимость

До измерений задаём необходимую точность и проверяем, подходит ли средство по диапазону и условиям. В протоколе указываем не только итоговое число, но и метод, прибор, точку, дату, единицу, условия и ответственное лицо.

Повторное измерение выполняется по той же базе либо с описанным переходом к новой базе. При мониторинге особенно важны стабильные реперы, одинаковое направление, температура и неизменная методика. Разница меньше совокупной неопределённости не выдаётся за движение конструкции.

Как проходит работа

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

6 этаповв естественном порядке

01Ставим технический…

02Выбираем параметр и…

03Проектируем сетку

04Фиксируем исходное…

05Измеряем и проверяем…

06Формируем дорожную…

1. Этап 01⌕
   Ставим технический вопрос

   Определяем, какое решение должен поддержать результат и какие конструкции к нему относятся.

2. Этап 02◇
   Выбираем параметр и метод

   Проверяем область применения метода, диапазон, доступ, состояние поверхности и необходимую точность.

3. Этап 03✎
   Проектируем сетку

   Наносим точки на план, включаем проблемные и фоновые зоны, задаём повторность и правила исключения данных.

4. Этап 04✓
   Фиксируем исходное состояние

   До подготовки поверхности фотографируем отделку, дефекты, влажность и другие влияющие условия.

5. Этап 05↗
   Измеряем и проверяем данные

   Выполняем контроль по программе, отмечаем невозможные точки и проверяем значения, которые выбиваются из ряда.

6. Этап 06▣
   Формируем дорожную карту

   Связываем данные с вопросом. Указываем, где достаточно результата, а где нужны образцы, вскрытие, расширенная сетка или поверочный расчёт.

Исходные данные

Для первичной оценки нужны план, фотография дефекта и вопрос заказчика. Для программы полезны:

• проектные и исполнительные чертежи;
• конструктивная схема и предполагаемые нагрузки;
• акты скрытых работ и паспорта материалов;
• результаты предыдущих обследований и испытаний;
• сведения о ремонтах, пожарах, заливах и изменении режима;
• точки будущей нагрузки, проёма или усиления;
• доступ к поверхностям и разрешение на локальную подготовку;
• требования расчётчика к исходным параметрам.

Отсутствие проекта не запрещает измерение фактической геометрии и свойств в доступных точках. Однако сравнить результат с неизвестным проектным значением нельзя.

От чего зависят цена и срок

• технический вопрос и требуемая доказательность;
• материал, тип и число конструкций;
• площадь зоны, число точек и повторов;
• доступ, отделка и подготовка поверхности;
• необходимость нескольких взаимодополняющих методов;
• высота, режим эксплуатации и допустимое время работ;
• лаборатория, вскрытия, керны и восстановление;
• формат протокола, расчёт и участие третьих лиц.

Рабочий срок SEC-WAY определяется после программы. Ожидание доступа, согласования точек, снятия отделки, лаборатории или данных заказчика учитывается отдельно.

Нормативная основа

ГОСТ 31937-2024 устанавливает общие правила обследования и мониторинга технического состояния зданий и сооружений. ГОСТ 26433.2-94 задаёт правила измерений геометрических параметров зданий и сооружений, включая точность и погрешность.

Для конкретного материала применяются профильные методы. Например, ГОСТ 22690-2015 регулирует механические методы неразрушающего контроля прочности бетона, а ГОСТ 17624-2021 — ультразвуковой метод. Выбор стандарта не отменяет проверку области применения, градуировочной зависимости и состояния поверхности.

Для аварийного объекта измерения являются частью специальной программы обследования аварийных зданий, где первым остаётся безопасный доступ. На производственной площадке методику согласуем с обследованием промышленного здания.

Ответственность и гарантия

SEC-WAY отвечает за выполнение согласованной программы, идентификацию точек и корректное отражение полученных данных. В течение 6 месяцев исправим без дополнительной оплаты недостаток нашего протокола или измерений при неизменных исходных условиях и доступности тех же точек.

Гарантия не распространяется на изменение конструкции, новые нагрузки, вмешательства, нестабильную базу, скрытые зоны вне программы и решения проектировщика, суда или надзорного органа.

Частые вопросы

Обсудить измерительную задачу

Пришлите план, фотографию дефекта и сформулируйте решение, для которого нужны данные. Мы предложим достаточный параметр, метод и сетку, объясним погрешность и заранее обозначим границу между измерением, лабораторией и расчётом.
