Вибродиагностика строительных конструкций

Когда нужна вибродиагностика

• перекрытие, площадка или ограждение заметно дрожит при работе оборудования;
• после установки вентилятора, насоса, компрессора или станка появились трещины, дребезг либо жалобы пользователей;
• рядом идёт строительство, забивка свай, демонтаж или интенсивное движение транспорта;
• нужно отделить постоянный фон от воздействия конкретного источника;
• требуется проверить конструкцию перед установкой оборудования с динамической нагрузкой;
• изменилась работа агрегата, опоры или виброизоляции;
• нужен исходный уровень до начала соседних работ и контрольное измерение после их завершения;
• результаты наблюдений требуется связать с техническим обследованием здания.

Если есть трещины, прогибы, коррозия или повреждения узлов, одной регистрации колебаний недостаточно. Сначала выполняем визуальное обследование, определяем конструктивную схему и только затем назначаем точки виброизмерений.

Какой вопрос должен решить отчёт

До выезда формулируем один проверяемый вопрос. Например:

• меняется ли отклик перекрытия при включении конкретного агрегата;
• передаётся ли вибрация от фундамента оборудования на несущую конструкцию;
• чем отличается фон при остановленном и работающем источнике;
• какие точки и направления дают максимальный отклик;
• требуется ли расширенное обследование, расчёт или длительный мониторинг.

Фраза «померить вибрацию во всём здании» не задаёт границ результата. Без источника, режимов, точек и критерия получится набор несопоставимых записей.

Что получает заказчик

• программу измерений с вопросом, точками, осями и режимами;
• схему размещения датчиков с фотофиксацией привязок;
• журнал фактических условий: работа источника, фоновые события, доступ и ограничения;
• записи и обработанные параметры в согласованном объёме;
• сопоставление фонового и рабочего режимов;
• карту максимального отклика по проверенным точкам;
• технический отчёт с критериями, выводами, ограничениями и следующими действиями.

В выводе разделяем наблюдаемый факт и инженерную интерпретацию. Если данных недостаточно для вывода о причине или состоянии конструкции, прямо указываем, какое измерение, расчёт или обследование нужно добавить.

Стоимость — от 40 000 ₽

Ориентир относится к одной измерительной сессии на одном доступном объекте в Москве, до шести точек и двух заранее согласованных режимов. В базовый состав входят:

• проверка одного комплекта исходных материалов;
• программа точек, направлений и режимов;
• один выезд в обычное рабочее время;
• регистрация фонового и одного рабочего режима либо двух рабочих режимов;
• фотофиксация привязок и журнал условий;
• таблица результатов, сравнительная карта и краткий технический отчёт.

В цену не входят длительный автоматизированный мониторинг, несколько смен или объектов, высотный доступ, вскрытия, испытание несущей способности, динамическая расчётная модель, проект виброизоляции, экспертиза оборудования, санитарно-гигиеническая оценка условий труда и судебный статус документа.

Что измеряем и почему важна привязка

Программа выбирает параметры под технический вопрос. Для оценки воздействия на конструкцию важны амплитуда, направление, продолжительность и частотный состав колебаний. Одно максимальное значение без временной записи и режима источника может скрыть случайный удар или, наоборот, устойчивое периодическое воздействие.

Каждая запись получает паспорт:

• точка на плане и конструктивный элемент;

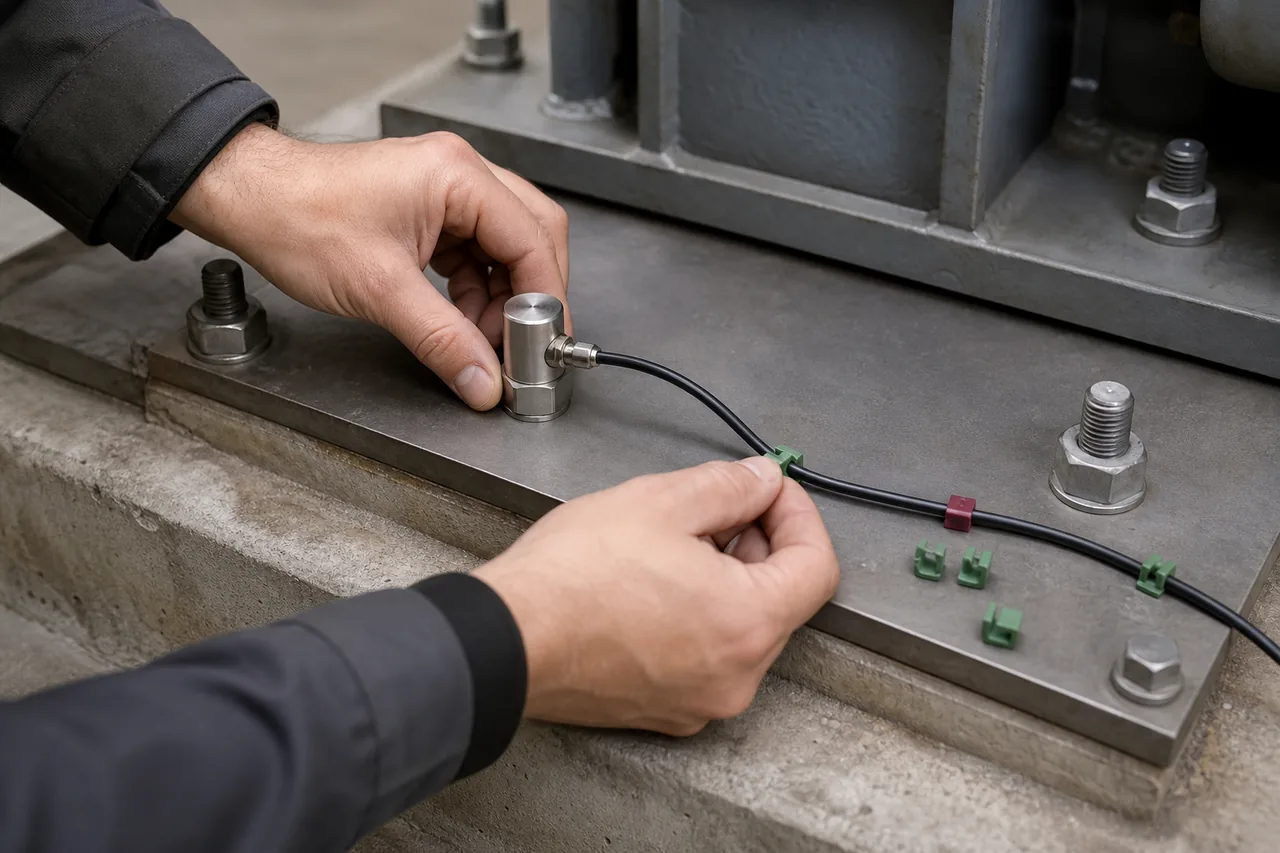

• способ установки датчика;
• направление измерения;
• время и длительность записи;
• состояние предполагаемого источника;
• фоновые события во время записи;
• применённая обработка и единицы результата.

Эта привязка позволяет повторить измерение и сравнить его после ремонта, изменения режима или установки виброизоляции.

Фон и рабочие режимы

Измерение только при работающем оборудовании не доказывает, что сигнал создаёт именно оно. Поэтому по возможности записываем:

1. фон при остановленном или удалённом источнике;
2. установившийся рабочий режим;
3. пуск, останов или другой переходный режим, если он входит в задачу;
4. синхронную отметку события или режима в журнале.

Если источник нельзя отключить, используем доступные изменения нагрузки, сравнение точек и повторные записи. Ограничение причинного вывода отражаем в отчёте.

Точки и направления

Точки выбирают не по удобству установки датчика. Они должны описывать путь передачи воздействия:

• возле предполагаемого источника или опоры;
• на фундаменте либо несущем элементе;
• в характерном пролёте перекрытия;
• у чувствительного узла или зафиксированного дефекта;
• в контрольной фоновой зоне;
• на смежном этаже или участке, если проверяется распространение.

Для каждой точки задаём направления. Вертикальная и горизонтальная составляющие могут описывать разные формы отклика, поэтому их нельзя смешивать в одно «среднее значение».

Конструктивная и санитарная оценка — разные задачи

Эта страница относится к воздействию вибрации на строительные конструкции. Оценка комфорта людей, вибрации на рабочем месте, шума или условий проживания использует другие критерии и программу измерений. Они не возникают автоматически из конструктивной диагностики.

Если заказчику нужны оба результата, разделяем их в техническом задании: кто проводит каждую оценку, какие точки и режимы применяются, какие документы выдаются.

Как проходит работа

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

5 этаповв естественном порядке

01Фиксируем источник и…

02Составляем программу…

03Проводим осмотр и…

04Сопоставляем сигналы

05Передаём карту решений

1. Этап 01⌕
   Фиксируем источник и решение

   Уточняем, что создаёт воздействие, когда оно проявляется и какое решение должен поддержать отчёт. Проверяем планы, конструктивную схему, данные оборудования, жалобы, фото дефектов и доступные прежние измерения.

2. Этап 02◇
   Составляем программу точек и режимов

   Задаём контрольный фон, рабочие состояния, точки, оси, длительность записей и критерии сопоставления. Отдельно отмечаем участки, где датчик нельзя надёжно установить.

3. Этап 03✎

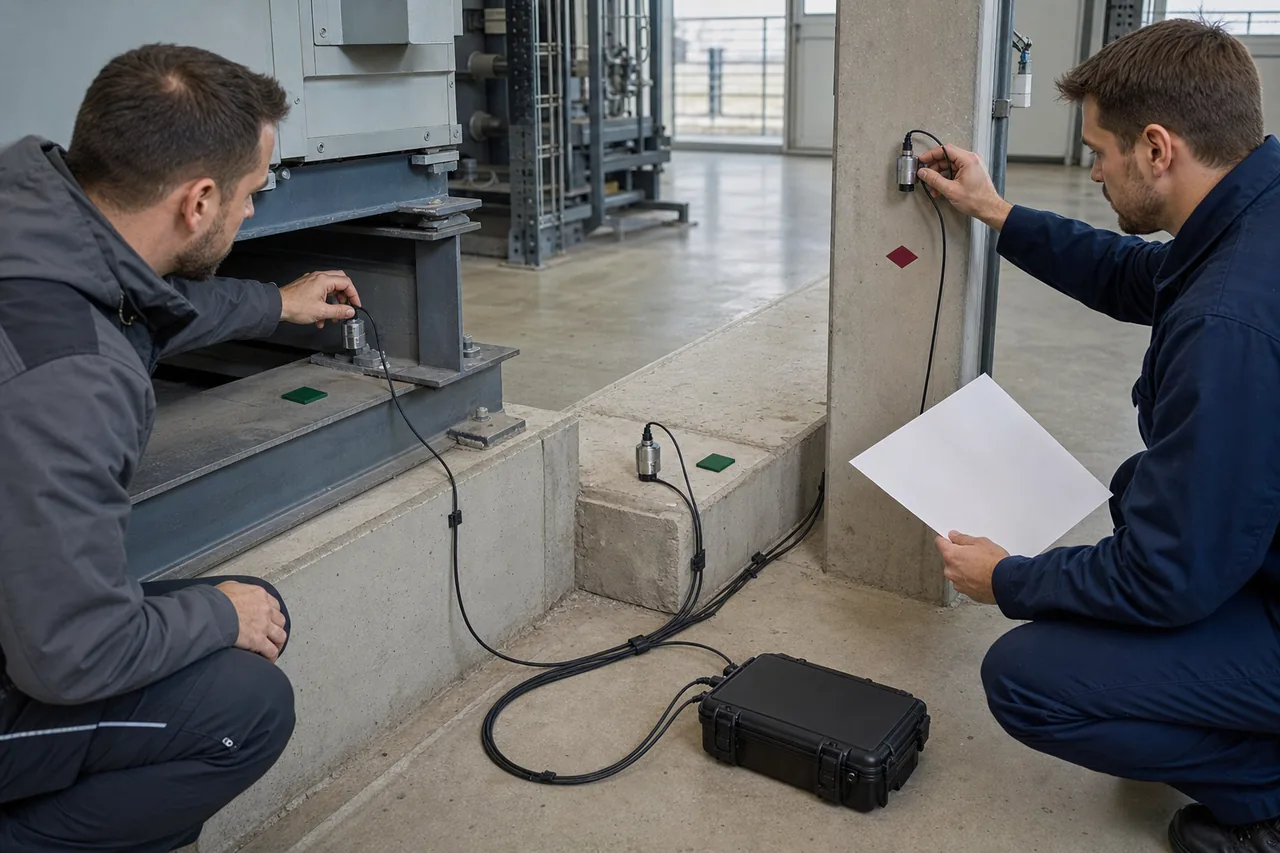

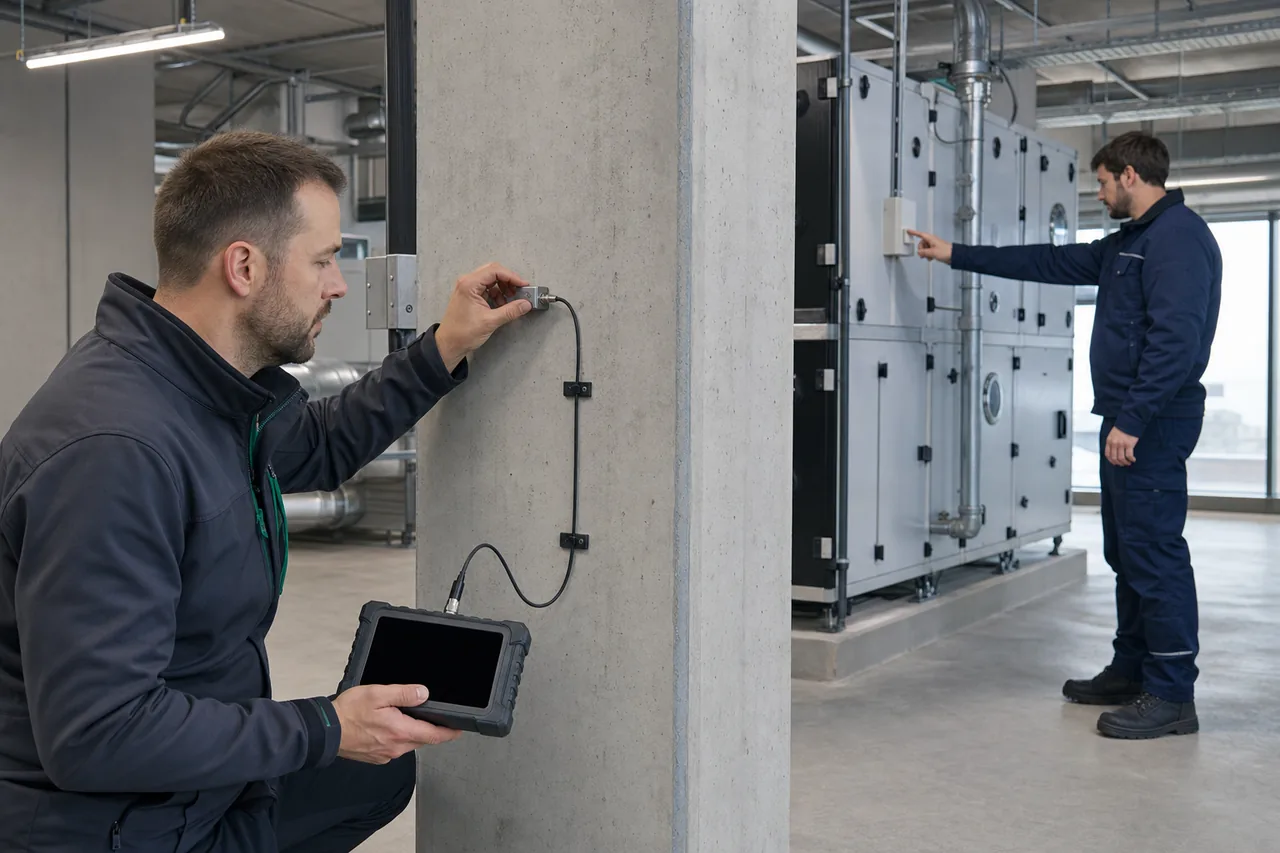

   Проводим осмотр и измерения

   Перед записью проверяем фактическую конструкцию и путь передачи. Фиксируем положение датчиков и режим источника. При случайном ударе, проходе транспорта или изменении нагрузки делаем отметку в журнале, а не выдаём событие за устойчивый фон.

4. Этап 04✓
   Сопоставляем сигналы

   Сравниваем точки, направления и режимы, выделяем устойчивые составляющие, проверяем повторяемость. При необходимости сопоставляем результаты с данными инструментального обследования.

5. Этап 05↗
   Передаём карту решений

   Показываем, где зарегистрирован максимальный отклик, что подтверждено измерением, что остаётся гипотезой и какой следующий шаг обоснован: локальная проверка узла, обследование фундамента, изменение режима, балансировка, расчёт, проект виброизоляции или мониторинг.

Исходные данные

Для первичной оценки достаточно адреса, фото зоны и описания: что вибрирует, когда и при работе какого источника. Для программы обычно нужны:

• планы и разрезы с конструктивной схемой;
• расположение оборудования, его опор и коммуникаций;
• паспортные режимы или журнал эксплуатации, если они доступны;
• время, когда источник можно включать и отключать;
• сведения о трещинах, ремонтах и изменениях конструкции;
• доступ к точкам возле источника и на несущих элементах;
• требования заказчика к формату результата.

Не просим полный архив до первой консультации. Но отсутствие схемы, доступа или управляемого режима прямо влияет на глубину причинного вывода.

Что чаще всего искажает результат

Нет фоновой записи

Сигнал от транспорта, соседнего оборудования или действий людей принимают за воздействие исследуемого источника.

Точка не связана с конструктивной схемой

Датчик ставят на отделку, неплотную облицовку или случайно выбранный участок. Запись описывает локальный элемент, а не несущую конструкцию.

Не зафиксирован режим

Нельзя понять, с какой нагрузкой работало оборудование и воспроизводится ли эффект.

Сравниваются разные условия

До и после ремонта измеряют в других точках, направлениях или режимах. Числа выглядят сопоставимыми, но описывают разные ситуации.

По вибрации сразу назначают усиление

Виброзапись сама по себе не определяет несущую способность. Для решения об усилении нужны конструктивные данные, дефекты, расчётная схема и при необходимости отдельное обследование.

От чего зависят цена и срок

• число источников, точек и направлений;
• возможность остановить источник и получить фон;
• количество режимов и необходимость ночного окна;
• этажность, высотный доступ и ограничения действующего объекта;
• продолжительность записи и повторные сессии;
• наличие планов и данных оборудования;
• необходимость динамического расчёта или длительного мониторинга;
• формат отчёта и участие в техническом совещании.

После проверки исходных данных фиксируем базовый объём, исключения и порядок изменения задания. Дополнительные точки и повторные выезды не добавляем без согласования.

Границы результата и гарантия

Отчёт относится к обследованным точкам, направлениям, режимам и периоду записи. Он не подтверждает состояние скрытых узлов и не прогнозирует будущие режимы, которых не было в программе.

SEC-WAY отвечает за выполненные нами измерения, обработку и оформление в пределах согласованного задания. Гарантия на работы — 6 месяцев: если при неизменных исходных данных выявится наш недостаток, исправим его без дополнительной оплаты. Мы не гарантируем решение владельца оборудования, проектировщика, экспертизы или суда.

Частые вопросы

Обсудить программу измерений

Пришлите план зоны, фото источника и кратко опишите, когда проявляется вибрация. Мы предложим точки, режимы и границы отчёта, затем подготовим расчёт стоимости.
