Тепловизионное обследование зданий

Когда нужен тепловизор

• в помещении холодные стены, углы, откосы или участки пола;
• есть подозрение на дефект теплоизоляции фасада, кровли или стыка;
• на поверхности появляется конденсат или локальное увлажнение;
• требуется проверить окна, двери и монтажные швы;
• после утепления нужно сопоставить характерные зоны;
• перед ремонтом необходимо определить места для вскрытий;
• инженер ищет участок скрытой системы отопления или тёплого пола;
• требуется первично оценить нагрев доступного оборудования по отдельной программе.

Страница посвящена строительным ограждающим конструкциям. Тепловизионный контроль электроустановок, технологического оборудования и сетей требует других режимов, критериев безопасности и квалификации; такой состав согласуется отдельно.

Если природа дефекта пока неясна, сначала проводим визуальное обследование и составляем карту доступных признаков. Это помогает направить тепловизионную съёмку на конкретные узлы, а не сканировать объект без проверяемого вопроса.

Когда нужно установить причину дефекта уже выполненного теплоизоляционного слоя и отделить её от продувания, увлажнения или режима инженерных систем, требуется экспертиза утепления.

Что получает заказчик

• программу и границы съёмки;
• схему обследованных фасадов, помещений и узлов;
• пары «обычная фотография — термограмма»;
• температуру воздуха и другие зафиксированные условия;
• параметры обработки, необходимые для интерпретации;
• карту тепловых аномалий с привязкой к плану или фасаду;
• разделение наблюдаемого контраста и предполагаемой причины;
• перечень зон, где нужны влагомер, вскрытие, аэродверь или расчёт;
• технический отчёт с дорожной картой дальнейших действий.

Термограмма подтверждает распределение видимой температуры поверхности в конкретных условиях. Она не показывает напрямую толщину утеплителя, воздухопроницаемость или скрытую причину.

Стоимость — от 30 000 ₽

Ориентир относится к тепловому контуру одного небольшого доступного здания или одной изолированной зоны в Москве при пригодном температурном режиме. В базовый состав входят:

• проверка планов и постановка одного технического вопроса;
• программа характерных и фоновых зон;
• один выезд без высотного доступа и ночного окна;
• наружная и внутренняя съёмка доступных ограждений, если условия позволяют;
• фиксация температуры воздуха и состояния помещений;
• пары обычных снимков и термограмм;
• карта аномалий и краткий технический отчёт;
• один цикл исправления фактических недостатков работы SEC-WAY.

Это предварительный рыночный ориентир, а не публичная оферта. Возможность съёмки и цену подтверждаем после прогноза погоды, режима отопления, планов и фотографий.

Что не входит в базовый состав

• несколько корпусов, протяжённые фасады и обследование всего жилого комплекса;
• подъёмник, промышленный альпинизм, кровля без безопасного доступа;
• аэродверь и количественное определение воздухопроницаемости;
• вскрытия, демонтаж отделки и восстановление;
• лабораторное определение влажности и свойств материалов;
• длительный мониторинг температуры и влажности;
• теплотехнический расчёт сопротивления теплопередаче;
• энергетическое обследование и энергетический паспорт;
• контроль электрооборудования под нагрузкой;
• проект утепления, ремонт, смета и судебная экспертиза.

Для проверки сопротивления теплопередаче и риска конденсации требуется отдельный теплотехнический расчёт; тепловизор не заменяет расчёт исходных слоёв.

Условия достоверной съёмки

Контраст должен быть достаточным для поставленной задачи и сохраняться во время обследования. Перед выездом проверяем:

• разность внутренней и наружной температур;
• устойчивость отопительного режима;
• солнечное облучение фасада до съёмки;
• осадки, ветер и влажность;
• открытые окна, двери и работу вентиляции;
• расположение радиаторов и других источников тепла;
• отделку и отражающие поверхности;
• возможность снять одну зону снаружи и изнутри.

Если погода или режим делают результат недостоверным, переносим съёмку либо ограничиваем вывод. Не выдаём формально выполненный выезд за полноценное обследование.

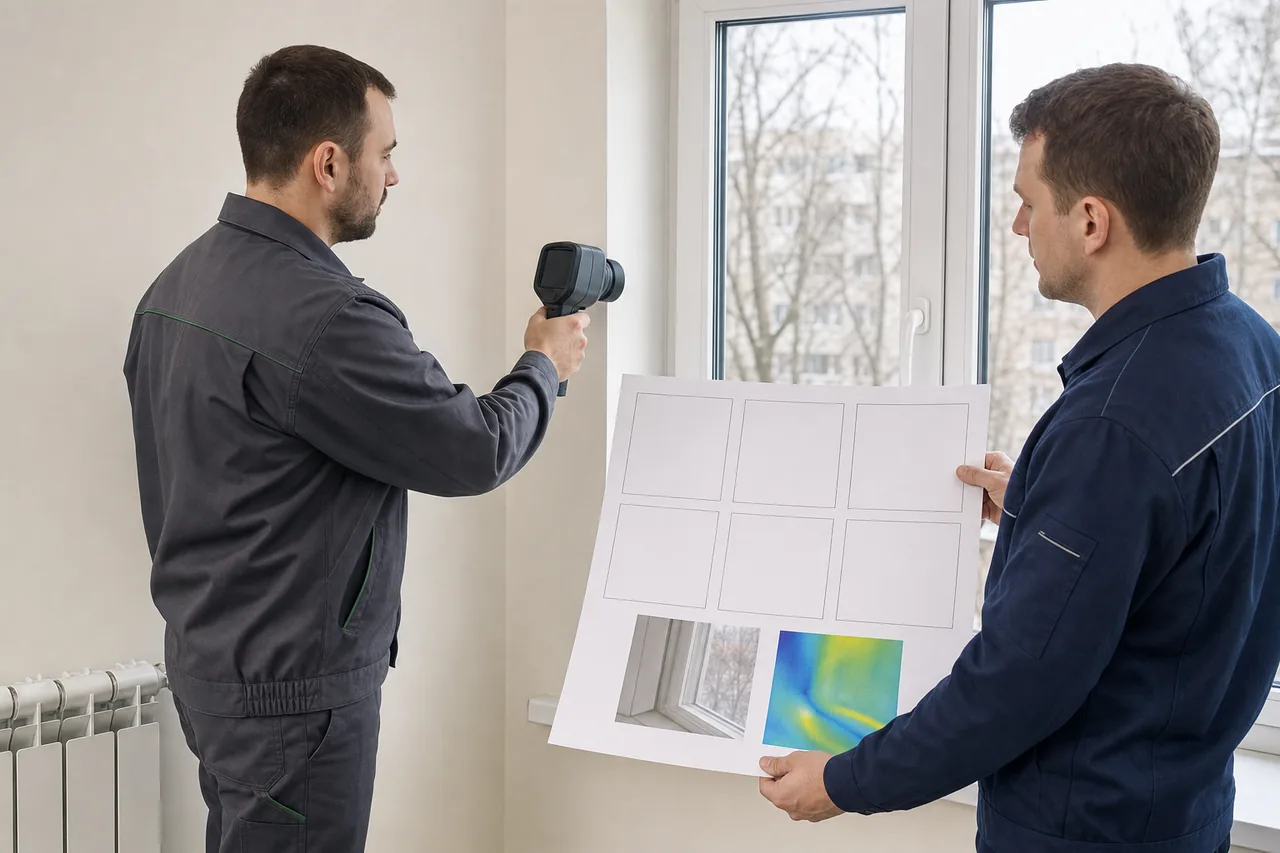

Почему важна обычная фотография

Термограмма показывает температурное поле, но может скрывать геометрию узла. Обычный снимок помогает понять, относится ли контраст к откосу, шву, колонне, радиатору или отражающей панели. Обе фотографии выполняются с сопоставимого ракурса и получают один номер.

В паспорте зоны указываем место, направление съёмки и видимую поверхность. Это позволяет проектировщику вернуться к узлу и не перепутать похожие окна или помещения.

Как интерпретируем аномалии

Мы разделяем:

1. Измеренный факт: распределение видимой температуры поверхности.
2. Влияющие условия: режим, материал, отражение, влажность и движение воздуха.
3. Гипотезу: мостик холода, неплотность, замачивание или источник нагрева.
4. Подтверждение: осмотр, контактное измерение, влагомер, аэродверь, вскрытие или расчёт.

Тёплый наружный участок зимой может указывать на повышенный тепловой поток, но похожий рисунок создают открытое окно, радиатор за стеной или нагретая солнцем поверхность. Причина фиксируется только при достаточной совокупности данных.

Контактные измерения температуры, влажности и других параметров выполняются как отдельное инструментальное обследование с точками, условиями и границами метода.

Как проходит работа

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

6 этаповв естественном порядке

01Формулируем вопрос

02Проверяем режим

03Задаём контрольные…

04Выполняем парную…

05Отбраковываем ложные…

06Формируем дорожную…

1. Этап 01⌕
   Формулируем вопрос

   Определяем, проверяем ли фасад, окно, кровлю, локальное замачивание или иной конкретный узел.

2. Этап 02◇
   Проверяем режим

   Сопоставляем прогноз погоды, отопление, режим помещений и доступность поверхностей.

3. Этап 03✎
   Задаём контрольные зоны

   Выбираем проблемные, характерные и фоновые участки для сравнения.

4. Этап 04✓
   Выполняем парную съёмку

   Для каждой зоны делаем термограмму и обычную фотографию, фиксируем ракурс и условия.

5. Этап 05↗
   Отбраковываем ложные признаки

   Проверяем отражения, источники тепла, солнечный нагрев, открытые проёмы и неоднородные покрытия.

6. Этап 06▣
   Формируем дорожную карту

   Показываем, где достаточно ремонта очевидного узла, а где нужны влагомер, аэродверь, вскрытие или расчёт.

Исходные данные

Для расчёта нужны адрес, планы, фотографии и описание проблемы. Перед обследованием уточняем:

• назначение и режим помещений;
• конструкцию и известные слои ограждений;
• расположение радиаторов, вентиляции и тёплых полов;
• историю протечек, промерзаний и ремонта;
• температуру, которую поддерживают внутри;
• доступ к фасаду, окнам, кровле и техническим зонам;
• участки с зеркальными или металлическими покрытиями;
• предыдущие термограммы и результаты измерений.

Неполная документация не исключает съёмку, но ограничивает объяснение причины и расчётные выводы.

От чего зависят цена и срок

• площадь и число фасадов, помещений и узлов;
• необходимость внутренней и наружной съёмки;
• этажность и безопасный доступ;
• сезон, погода и устойчивость отопления;
• число контрольных и фоновых зон;
• необходимость повторной съёмки в другом режиме;
• аэродверь, влагомер, контактные датчики и вскрытия;
• формат отчёта и требования проектировщика;
• контроль оборудования вместо строительных конструкций.

Рабочий срок SEC-WAY определяем после программы. Ожидание подходящей погоды и вывода здания в устойчивый режим указываем отдельно.

Типичные ошибки

• снимать фасад сразу после солнечного нагрева;
• не фиксировать температуру и режим помещений;
• менять цветовую палитру и сравнивать цвета как числа;
• считать любую холодную зону отсутствием утеплителя;
• игнорировать отражения на стекле и металле;
• показывать термограмму без обычного снимка;
• сравнивать разные материалы без поправок;
• обследовать один проблемный участок без фона;
• обещать точное место протечки только по температурному пятну.

Для комплексной оценки состояния данные включаются в техническое обследование здания, где их сопоставляют с конструкцией, дефектами и расчётной задачей.

Нормативная основа

ГОСТ Р 54852-2021 распространяется на ограждающие конструкции зданий и сооружений, где поддерживается перепад температуры между внутренним и наружным воздухом, и устанавливает метод тепловизионного контроля качества теплоизоляции в натурных и лабораторных условиях.

Для конкретного объекта дополнительно проверяем применимые проектные требования, характеристики прибора и методику обработки. Стандарт на ограждающие конструкции нельзя автоматически переносить на электроустановки, механизмы и технологическое оборудование.

Компетенции и оборудование

Специалист должен понимать строительную физику, конструкцию ограждений, влияние излучательной способности и отражённой температуры. Используются тепловизор, обычная камера, средства контактного контроля температуры и влажности воздуха, а при необходимости — дополнительные приборы по программе.

В отчёте указываем фактически применённое оборудование и условия. Не заявляем конкретную модель, программное обеспечение, разряд или аттестацию без документального подтверждения.

Ответственность и гарантия

SEC-WAY отвечает за выполнение согласованной программы, привязку термограмм, фиксацию условий и корректное описание границ. В течение 6 месяцев исправим без дополнительной оплаты недостаток нашего отчёта при неизменных исходных данных.

Гарантия не распространяется на изменение погоды и режима, скрытые слои, недоступные зоны, последующий ремонт и решения проектировщика, производителя или надзорного органа.

Частые вопросы

Получить программу съёмки

Пришлите планы, фотографии проблемных зон, назначение помещений и сведения об отоплении. Мы проверим, пригодны ли текущие условия, обозначим базовый состав и не назначим выезд ради формальных цветных снимков.
