Монтаж структурированных кабельных сетей в Москве

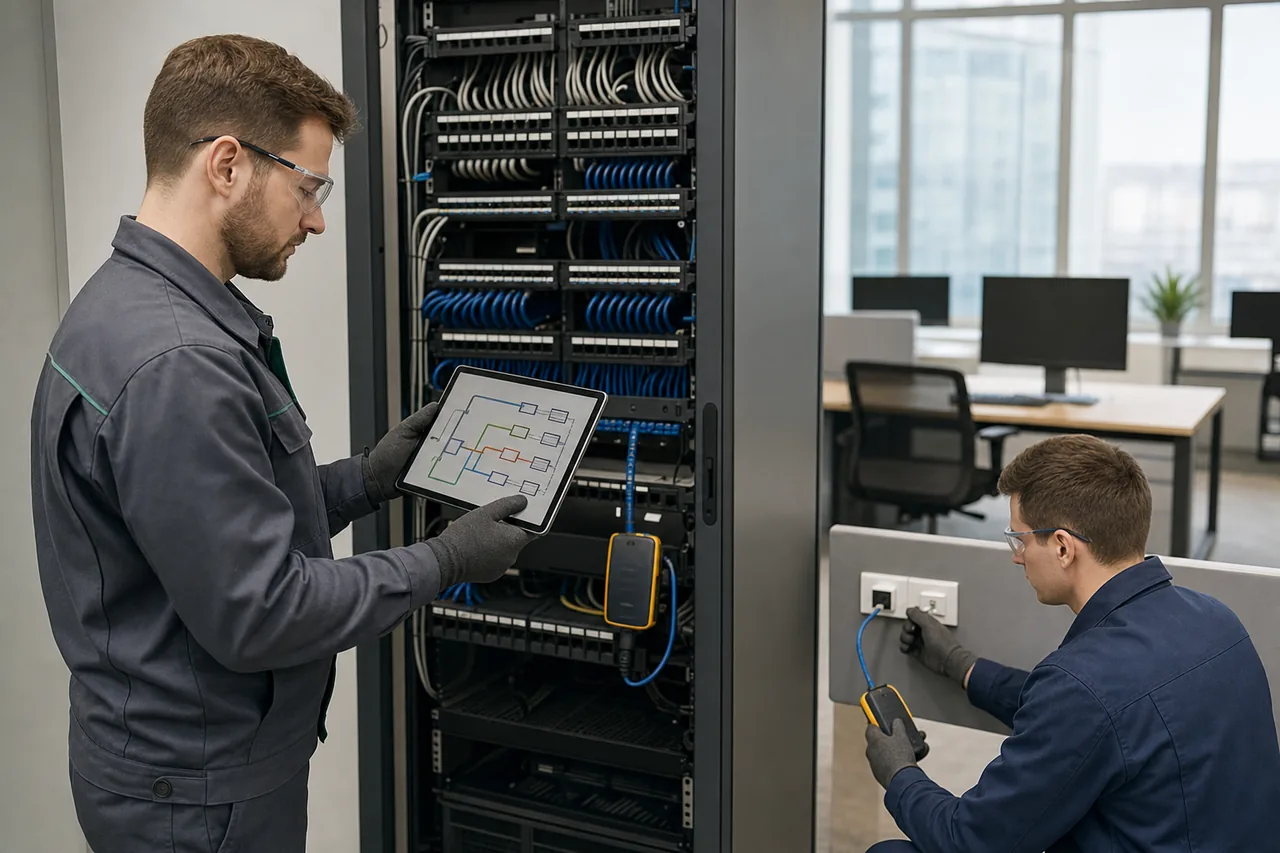

Паспорт линии — основной результат приёмки

До закупки согласуем не только количество кабеля, но и единицу сдачи. Для каждой постоянной линии должны совпадать четыре элемента:

Если хотя бы одно звено потеряно, систему трудно обслуживать: зелёный индикатор тестера сам по себе не объясняет, к какой розетке относится файл и где проходит линия. Поэтому формат маркировки, журнала и протоколов определяем до оконцевания, а не после монтажа.

Когда нужна новая СКС

Структурированная кабельная система нужна там, где отдельные проводки уже не справляются с числом пользователей и оборудования.

Обратиться стоит:

• при строительстве, ремонте или переезде офиса;
• когда рабочие места, Wi-Fi, камеры и терминалы подключены временными немаркированными линиями;
• при нехватке портов, реорганизации шкафов или росте числа пользователей;
• для магистрали между этажами, зонами или зданиями;
• при замене повреждённой или не соответствующей задаче кабельной инфраструктуры;
• когда фактическая коммутация не совпадает со схемой и сбои нельзя уверенно отделить от проблем активного оборудования.

Если проблема только в коммутаторе, настройках сети или интернет-канале, монтаж новой СКС может не понадобиться. Сначала отделяем неисправность пассивной кабельной части от работы активного оборудования.

Что входит в СКС

СКС — это пассивная кабельная инфраструктура здания. Она включает не только кабель, но и точки его окончания, коммутацию, шкафы, трассы, маркировку и документацию. Когда объекту нужен единый комплекс инженерной инфраструктуры, состав СКС увязываем с монтажом слаботочных систем, но сохраняем отдельные критерии приёмки для каждой системы.

В состав могут входить:

• телекоммуникационные розетки на рабочих местах;
• медные горизонтальные линии;
• оптические и медные магистрали;
• коммутационные панели;
• оптические кроссы;
• телекоммуникационные шкафы и стойки;
• кабельные организаторы;
• лотки, короба, трубы и другие трассы;
• соединительные и коммутационные шнуры;
• муфты, кассеты и оптические соединения;
• заземление и уравнивание потенциалов в предусмотренных проектом узлах;
• маркировка линий, портов, шкафов и помещений;
• кабельный журнал;
• протоколы измерений;
• исполнительные планы и схемы.

Коммутаторы, сетевые шлюзы, серверы, точки доступа и сетевые настройки относятся к активной части. Их поставку и настройку можно включить в договор, но не смешиваем их с результатом монтажа пассивной СКС.

Горизонтальная и магистральная подсистемы

Горизонтальная подсистема соединяет рабочие места с телекоммуникационным шкафом этажа или зоны. Обычно она строится на медном кабеле, но выбор среды зависит от расстояния, помех и приложения.

Магистральная подсистема связывает шкафы, этажи, здания или функциональные зоны. Для неё часто используют оптический кабель, поскольку он подходит для больших расстояний и не восприимчив к электромагнитным помехам.

До монтажа определяем:

• расположение главного и этажных узлов;
• количество постоянных линий;
• число портов на рабочее место;
• резерв на перестановки и расширение;
• трассы горизонтальных и магистральных участков;
• тип среды передачи;
• размещение точек консолидации, если они нужны;
• границы постоянной линии и канала;
• состав коммутационных шнуров;
• требования к PoE и другим поддерживаемым приложениям;
• критерии измерений.

Архитектуру строим так, чтобы перестановка сотрудника или замена приложения не требовала новой скрытой прокладки по всему зданию.

Медные и оптические линии

Медная витая пара подходит для большинства рабочих мест и оконечного оборудования. Категорию компонентов выбирают по требуемым приложениям, длине, электромагнитной обстановке и перспективе развития.

Оптическое волокно применяют:

• в магистралях между шкафами;
• между этажами и зданиями;
• на участках с большой длиной;
• при высоких требованиях к пропускной способности;
• в среде с электромагнитными помехами;
• для гальванического разделения участков.

В одной системе могут сочетаться медь и оптика. Например, магистраль выполняют оптической, а линии до рабочих мест — медными.

Компоненты подбираем как совместимую систему. Высокая категория одного кабеля не повышает класс линии, если розетки, панели, шнуры или качество монтажа ей не соответствуют.

Как рассчитываем количество портов

Считать только существующие компьютеры недостаточно. Кабельная система должна учитывать планировку, переговорные, принтеры, телефоны, точки Wi-Fi, терминалы и точки подключения, предусмотренные проектом видеонаблюдения.

Для расчёта собираем:

• число постоянных и временных рабочих мест;
• оборудование в каждой зоне;
• требования ИТ-службы;
• план развития подразделений;
• необходимость дублирования;
• размещение технологического оборудования;
• число портов для охранных систем и другого оборудования безопасности;
• резерв в шкафах и трассах.

Резерв не означает бесконтрольную прокладку лишних линий. Его задают под реальный сценарий расширения и доступный бюджет.

Если у заказчика есть стандарт оснащения рабочего места, используем его как основу. Если стандарта нет, формируем таблицу портов по помещениям и согласуем до выпуска спецификации.

Что входит в монтаж

Состав закрепляем в техническом задании и смете. Полный цикл может включать:

1. обследование объекта и существующей сети;
2. подготовку или проверку рабочей документации;
3. расчёт портов, магистралей, шкафов и резервов;
4. согласование трасс и телекоммуникационных помещений;
5. подбор кабеля, розеток, панелей, кроссов и шкафов;
6. поставку и входной контроль компонентов;
7. монтаж кабеленесущих систем;
8. прокладку медных и оптических кабелей;
9. устройство проходок и их оформление в согласованном объёме;
10. установку телекоммуникационных шкафов;
11. монтаж розеток, панелей и оптических кроссов;

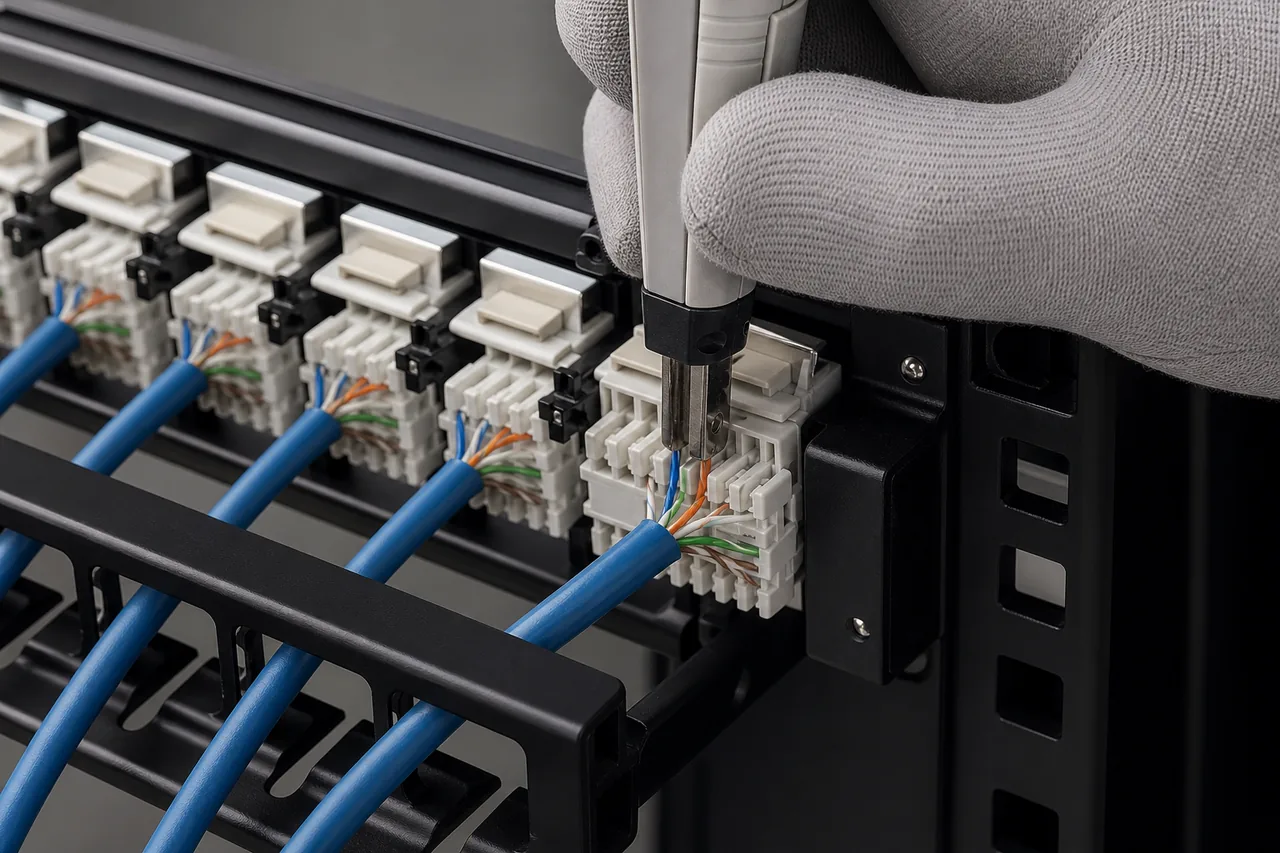

12. оконцевание медных линий;
13. сварку или установку оптических соединений;
14. укладку кабелей и шнуров в организаторах;
15. маркировку линий и портов;
16. измерения и устранение дефектов монтажа;
17. составление кабельного журнала;
18. подготовку исполнительной документации;
19. передачу системы и инструктаж ответственных сотрудников.

Активное сетевое оборудование, его программирование, интернет-каналы и администрирование могут входить в отдельный раздел договора.

Правила прокладки

Качество СКС определяется не только маркой компонентов. При монтаже важно сохранить геометрию кабеля и параметры линии.

Проверяем:

• соответствие трассы проекту;
• допустимое заполнение лотков и коробов;
• расстояние до силовых линий и правила пересечений;
• радиусы изгиба;
• усилие при протяжке;
• отсутствие пережатий и острых кромок;
• способ крепления;
• запас кабеля для обслуживания;
• условия прокладки экранированных линий;
• целостность оболочки;
• разделку пар без лишнего расплетения;
• чистоту оптических разъёмов;
• защиту от пыли, влаги и механических воздействий;
• пожарные характеристики кабеля для конкретного объекта;
• доступность трассы после завершения отделки.

Точные ограничения берём из проекта, стандартов и документации изготовителя. Универсальное значение нельзя переносить на любой тип кабеля и способ прокладки.

Скрытые работы фиксируем до закрытия потолков и отделки. Изменения трассы отмечаем на исполнительных планах.

Рабочие места и телекоммуникационные шкафы

Розетки размещаем с учётом мебели, перегородок и реального подключения оборудования. Точка за шкафом, встроенной мебелью или недоступной панелью формально существует, но неудобна в эксплуатации.

До установки уточняем:

• отметки розеток;
• тип лицевых панелей и коробов;
• нумерацию рабочих мест;
• способ подключения телефонии и данных;
• длину коммутационных шнуров;
• доступ для обслуживания.

В шкафу предусматриваем место для панелей, кроссов, организаторов, активного оборудования и источников питания. Кабели укладываем так, чтобы можно было заменить панель или добавить соединение без разборки всего узла.

Порты на розетке, панели и в журнале получают согласованную маркировку. Обозначение должно быть уникальным и понятным ИТ-службе, а не только монтажнику.

Измерения и проверка линий

Прозвонка показывает соединение проводников, но не подтверждает способность линии поддерживать заданное приложение. Для приёмки новой СКС состав измерений определяют заранее.

Для медных линий в зависимости от задания проверяем:

• схему разводки;
• длину;
• затухание;
• переходные влияния;
• возвратные потери;
• задержку и разброс задержек;
• сопротивление и его дисбаланс, если это требуется;
• соответствие выбранной категории или классу.

Для оптических линий могут проверяться:

• целостность волокон;
• длина;
• вносимые потери;
• полярность;
• состояние разъёмов;
• параметры трассы по рефлектограмме, если это предусмотрено программой.

Тип прибора, конфигурацию теста и предельные значения закрепляем в программе измерений. Результаты сохраняем по идентификаторам линий.

Не обещаем системную гарантию производителя автоматически. Для неё могут требоваться компоненты одной программы, сертифицированные монтажники, определённые приборы и отдельная регистрация проекта. Если такая гарантия нужна, проверяем условия до закупки.

Где чаще всего теряется качество

Проблемы новой СКС нередко возникают не из-за марки кабеля, а на стыке проектирования, отделки, монтажа и сдачи:

• потолок закрыли до фиксации скрытых трасс;
• розетки перенесли вслед за мебелью, но не обновили план и журнал;
• медную линию оконцевали компонентами разных категорий и принимают по категории кабеля;
• в шкафу нет резерва для панелей, организаторов или изгиба оптических шнуров;
• кабели стянуты слишком жёстко либо уложены рядом с источником помех без проверки проектного решения;
• после тестирования порты перекоммутировали, а идентификаторы файлов остались прежними;
• заказчику передали общий отчёт без связи между строкой, физическим портом и помещением.

Эти риски закрываем контрольными точками: согласованием таблицы портов, осмотром трасс до закрытия, проверкой маркировки до измерений и финальной сверкой «розетка — порт — протокол».

Работа на действующем объекте

СКС можно модернизировать поэтапно. Сначала прокладываем новые линии и готовим шкафы, затем переключаем пользователей в согласованные окна.

До начала определяем:

• какие линии должны оставаться в работе;
• кто подтверждает окно переключения;
• как маркируется временная коммутация;
• где проходят неизвестные кабели;
• какие потолки и помещения доступны;
• когда можно выполнять шумные работы;
• кто отвечает за настройку коммутаторов;
• как проверяется связь после переключения;
• какие старые кабели демонтируются.

Не отключаем действующие порты без согласования. Если документации нет, сначала составляем фактическую схему и проверяем критичные подключения.

Старые кабели удаляем только после подтверждения, что они не используются. Бесконтрольный демонтаж может затронуть телефонию, видеонаблюдение или другую систему.

Что получает заказчик

Точный комплект зависит от договора. Обычно передаём:

• смонтированную пассивную СКС;
• перечень фактически установленных компонентов;
• исполнительные планы трасс и рабочих мест;
• структурную схему;
• схемы шкафов и кроссов;
• кабельный журнал;
• таблицу портов и назначений;
• протоколы измерений;
• паспорта и документы изготовителей;
• акты выполненных работ;
• акты скрытых работ, если они требовались;
• перечень замечаний и ограничений;
• рекомендации по коммутации и дальнейшему расширению.

Документы передаём в согласованном электронном и бумажном формате. ИТ-служба должна иметь возможность сопоставить розетку, линию и порт панели без вскрытия трасс.

Какие исходные данные нужны

Для первичной оценки достаточно:

• плана помещений;
• числа рабочих мест и оборудования;
• расположения серверной и шкафов;
• требований к медным и оптическим линиям;
• стадии ремонта;
• фотографий действующей инфраструктуры.

Для выполнения работ обычно нужны:

• техническое задание;
• архитектурные планы;
• планы мебели и потолков;
• требования ИТ-службы;
• схема активной сети;
• перечень поддерживаемых приложений;
• требования к категории или классу;
• данные по электропитанию и заземлению;
• планы силовых сетей и инженерных коммуникаций;
• требования к резерву;
• регламент доступа;
• формат маркировки и исполнительных документов;
• программа измерений;
• строительный график.

Если точного числа портов ещё нет, готовим таблицу помещений и сценариев. Она позволяет согласовать объём до закупки.

Этапы работы

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

8 этаповв естественном порядке

01Формируем таблицу…

02Проверяем кабельные…

03Фиксируем правила…

04Координируем со…

05Монтируем трассы и…

06Оконцовываем и…

07Измеряем по программе

08Сверяем и передаём

1. Этап 01⌕
   Формируем таблицу портов

   Определяем рабочие места, приложения, магистрали, резерв и границы пассивной и активной части. Каждой планируемой линии назначаем место и функцию.

2. Этап 02◇
   Проверяем кабельные трассы

   Проверяем трассы, потолки, шкафы, расстояния, силовые линии, условия прокладки и действующие соединения.

3. Этап 03✎
   Фиксируем правила сдачи

   Формируем схему, спецификацию, программу измерений и смету. Согласуем идентификаторы, формат файлов и комплект исполнительных документов.

4. Этап 04✓
   Координируем со смежными работами

   Сопоставляем трассы с отделкой и смежными системами. Определяем скрытые работы и окна переключения.

5. Этап 05↗
   Монтируем трассы и линии

   Устанавливаем трассы и шкафы, прокладываем кабели, монтируем розетки, панели и кроссы. Фиксируем изменения.

6. Этап 06▣
   Оконцовываем и связываем идентификаторы

   Подключаем линии, организуем кабели в шкафах и наносим один согласованный идентификатор на розетку, кабель, порт и строку журнала.

7. Этап 07⌕
   Измеряем по программе

   Проверяем линии по согласованной конфигурации, устраняем дефекты монтажа и сохраняем результаты под идентификаторами линий.

8. Этап 08◇
   Сверяем и передаём

   Выборочно проходим физическую цепочку от розетки до порта и файла результата, передаём журналы и показываем ответственным сотрудникам структуру системы.

От чего зависит стоимость

Стоимость монтажа СКС рассчитываем после проверки планов и объекта. На смету влияют:

• число портов;
• длина горизонтальных линий;
• количество и тип магистралей;
• категория медных компонентов;
• тип и число оптических волокон;
• способ оконцевания оптики;
• количество шкафов и панелей;
• тип кабельных трасс;
• высота и сложность монтажа;
• готовая отделка;
• проходки и огнезаделка;
• внешние и подземные участки;
• измерения и формат протоколов;
• работа ночью или поэтапно;
• демонтаж старой сети;
• состав проекта и исполнительной документации;
• удалённость объекта в Московской области.

В смете раздельно показываем материалы, монтаж, измерения и дополнительные работы. Цена одного порта зависит от длины и трассы, поэтому без плана не показывает бюджет всего объекта.

От чего зависит срок

Срок складывается из обследования, проектирования, поставки, монтажа, измерений и сдачи. На него влияют:

• готовность планировки;
• количество линий и шкафов;
• наличие кабеля и компонентов;
• доступ к потолкам и трассам;
• стадия отделки;
• работа смежных подрядчиков;
• пропуска и режим объекта;
• необходимость ночных переключений;
• объём оптических работ;
• программа измерений;
• изменения количества портов;
• скорость приёмки документов.

В графике отдельно показываем работу SEC-WAY, поставку, действия заказчика и зависимости от строителей или ИТ-службы. Перенос мебели, потолков или электропитания может изменить дату готовности.

Гарантия и границы ответственности

SEC-WAY предоставляет гарантию 6 месяцев на выполненные нами монтажные работы. Если при неизменном задании обнаружится подтверждённый недостаток нашего монтажа или оконцевания, устраняем его в пределах согласованных гарантийных обязательств.

Гарантия на работы не распространяется на:

• повреждение кабеля после передачи объекта;
• изменение коммутации третьими лицами;
• затопление, перегрев и строительные работы;
• превышение механической нагрузки на розетки и шнуры;
• активное сетевое оборудование;
• настройки коммутаторов и сетевых шлюзов вне договора;
• некачественные компоненты заказчика;
• расширение системы без пересчёта трасс и шкафов;
• линии старой сети, которые не входили в обследование;
• несовместимые приложения сверх согласованных параметров.

Эксплуатационное обслуживание и повторные измерения оформляются отдельно. При изменении назначения линии обновляют маркировку и кабельный журнал. Если СКС передаёт данные для систем безопасности, регламент можно согласовать вместе с техническим обслуживанием СКУД или обслуживанием охранной сигнализации, не смешивая ответственность за кабельную линию и подключённое оборудование.

Нормативная основа

На дату проверки для СКС применимы, в частности:

• ГОСТ Р 53246-2025 — общие технические требования к структурированным кабельным системам;
• ГОСТ Р 53245-2008 — монтаж основных узлов и методы испытаний;
• ГОСТ Р 58238-2018 — порядок и нормы проектирования кабельных систем;
• ГОСТ Р 58239-2018 — телекоммуникационные трассы и пространства;
• ГОСТ Р 58240-2018 — горизонтальная подсистема;
• ГОСТ Р 58241-2018 — магистральная подсистема;
• ГОСТ Р 58242-2018 — телекоммуникационные пространства и помещения;
• ГОСТ Р 21.101-2026 — требования к проектной и рабочей документации.

ГОСТ Р 53246-2008 заменён ГОСТ Р 53246-2025, а ГОСТ Р 21.101-2020 — ГОСТ Р 21.101-2026. Перед выпуском новой документации проверяем актуальные редакции и требования договора.

Полный перечень зависит от объекта, среды прокладки, кабельной продукции и поддерживаемых приложений. Стандарты изготовителя и международные схемы тестирования используем, если они закреплены в техническом задании.

Лицензия МЧС России № Л014-00101-77/02072790 от 04.04.2025 относится к лицензируемым работам с системами противопожарной защиты. Обычный монтаж СКС не выдаём за пожарную лицензионную работу; если в комплексном договоре затрагиваются системы противопожарной защиты, состав и правовое основание таких работ фиксируем отдельно.

Частые вопросы

Получить расчёт

Пришлите план рабочих мест и шкафов, требования ИТ-службы, число портов и желаемую дату запуска. Если есть старая сеть, приложите кабельный журнал, схемы и фотографии коммутации.

Инженер SEC-WAY определит, что проверить на обследовании, предложит архитектуру и состав измерений. После согласования подготовим спецификацию, смету и график.
