Монтаж слаботочных систем в Москве

Сначала закрываем стыки разделов

Слаботочные разделы пересекаются не только в шкафу. До выхода монтажников фиксируем пять групп зависимостей:

Комплексный монтаж нужен при строительстве, реконструкции, переезде, капитальном ремонте, модернизации действующего объекта, объединении площадок и поэтапном вводе. Он особенно полезен, если несколько подрядчиков уже дали несовместимые решения или фактические трассы расходятся с документацией.

Типовые переделки возникают, когда потолок закрыли до фиксации скрытых линий, шкафу не оставили резерв, питание не включили в смету, смежная система использует другую версию интерфейса, а совместные испытания назначили после ухода одного подрядчика. Эти риски включаем в матрицу ответственности и календарный график.

Комплексный подряд не означает, что объекту нужны все возможные системы. Если требуется только монтаж видеонаблюдения, монтаж охранных систем или монтаж структурированных кабельных сетей, профильная услуга точнее раскрывает результат и цену.

Какие системы могут входить в проект

Состав зависит от назначения здания и задач заказчика. В один договор можно включить:

• структурированную кабельную систему и локальную сеть;
• волоконно-оптические линии связи;
• телефонию и отдельные системы диспетчерской связи;
• видеонаблюдение и видеоархив;
• систему контроля и управления доступом;
• охранную и тревожную сигнализацию;
• домофонию и переговорные устройства;
• системы оповещения и трансляции;
• рабочие места операторов и серверные узлы;
• кабельную инфраструктуру для Wi-Fi;
• отдельные элементы диспетчеризации;
• автоматическую пожарную сигнализацию, оповещение и другие противопожарные системы в пределах лицензируемых видов работ.

Для каждой системы определяем самостоятельный результат, критерии проверки и ответственного за исходные данные. Это помогает принимать объект по функциям, а не по количеству проложенного кабеля.

Проектирование, монтаж и обслуживание — разные этапы. В договор включаем только согласованный объём и не подменяем монтаж регламентным обслуживанием.

Что входит в работу

Полный цикл может включать:

1. обследование объекта и существующей инфраструктуры;
2. проверку технического задания и рабочей документации;
3. подготовку схемы или проектных решений, если это предусмотрено договором;
4. координацию с электроснабжением, отделкой, вентиляцией и другими разделами;
5. расчёт кабельных трасс, шкафов, портов, питания и сетевой нагрузки;
6. подбор совместимого оборудования и материалов;
7. подготовку календарного графика;
8. поставку и входной контроль оборудования;
9. монтаж лотков, коробов, труб, шкафов и других элементов трасс;
10. прокладку, маркировку и оконцевание кабелей;
11. установку приборов, камер, считывателей, извещателей и рабочих мест;
12. подключение питания и линий связи;
13. программирование и пусконаладку;
14. настройку взаимодействия систем;
15. измерения и функциональные испытания;
16. устранение замечаний в пределах выполненных работ;
17. обучение ответственных сотрудников;
18. подготовку исполнительной и приёмочной документации.

Строительные проёмы, закладные детали, восстановление отделки, выделенное электропитание, активное сетевое оборудование и лицензии программного обеспечения могут входить в смету или предоставляться заказчиком. До начала работ закрепляем это в матрице ответственности.

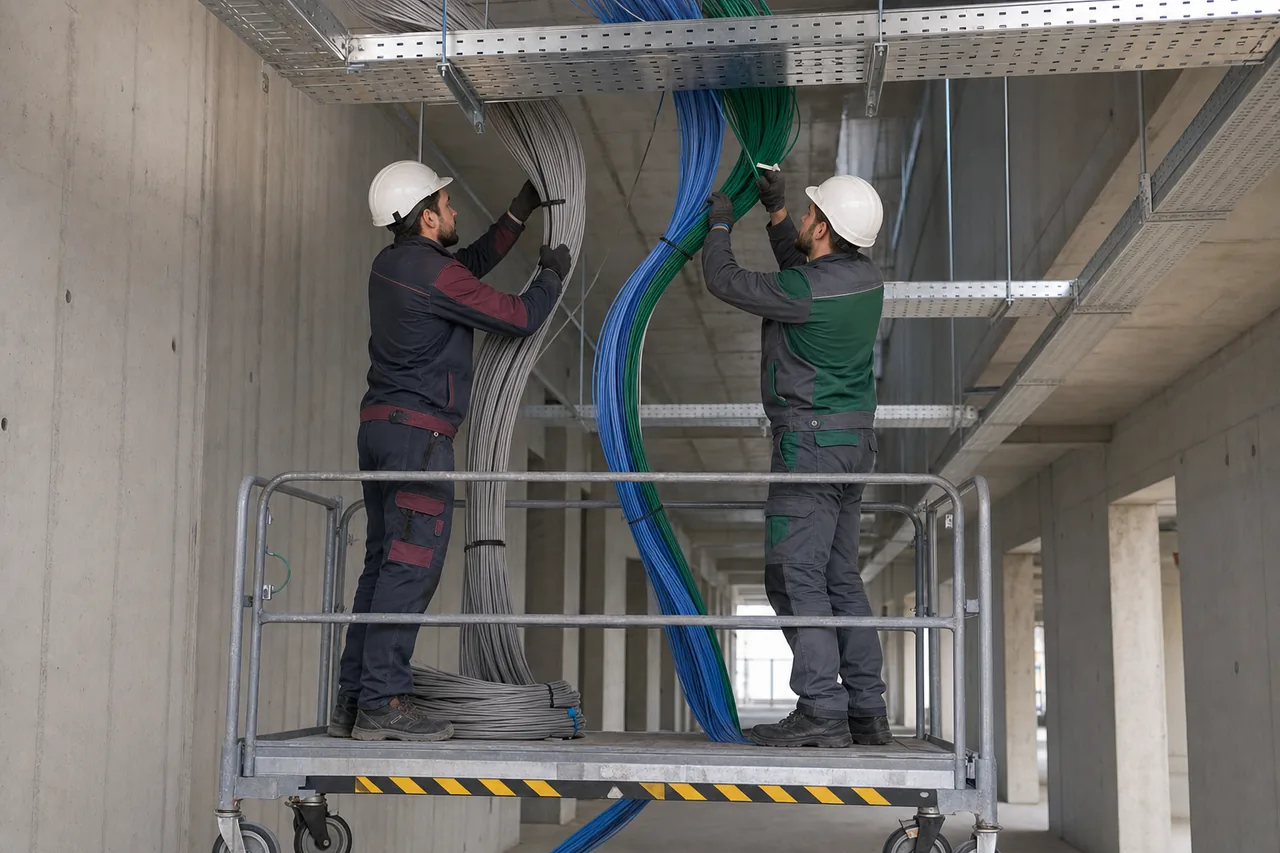

Трассы и координация разделов

Кабельные трассы согласуем до монтажа. Проверяем пересечения с силовыми линиями, вентиляцией, трубопроводами, потолками, противопожарными преградами и зонами обслуживания оборудования.

В рабочем решении определяем:

• тип и заполнение кабельных трасс;
• разделение линий разных систем;
• расстояния и пересечения с силовыми кабелями;
• места проходок через стены и перекрытия;
• способы крепления;
• радиусы изгиба и допустимые усилия при прокладке;
• резерв для расширения;
• точки доступа для обслуживания;
• размещение шкафов и кроссов;
• маркировку линий и портов;
• восстановление огнестойкости проходок, если оно требуется;
• порядок выполнения скрытых работ.

Кабель не прокладываем по кратчайшему пути без учёта эксплуатации. Трасса должна оставаться доступной, не мешать смежным системам и соответствовать проекту и требованиям выбранной кабельной продукции.

Изменения по месту согласуем до выполнения. После монтажа фиксируем фактические трассы и подключения в исполнительной документации.

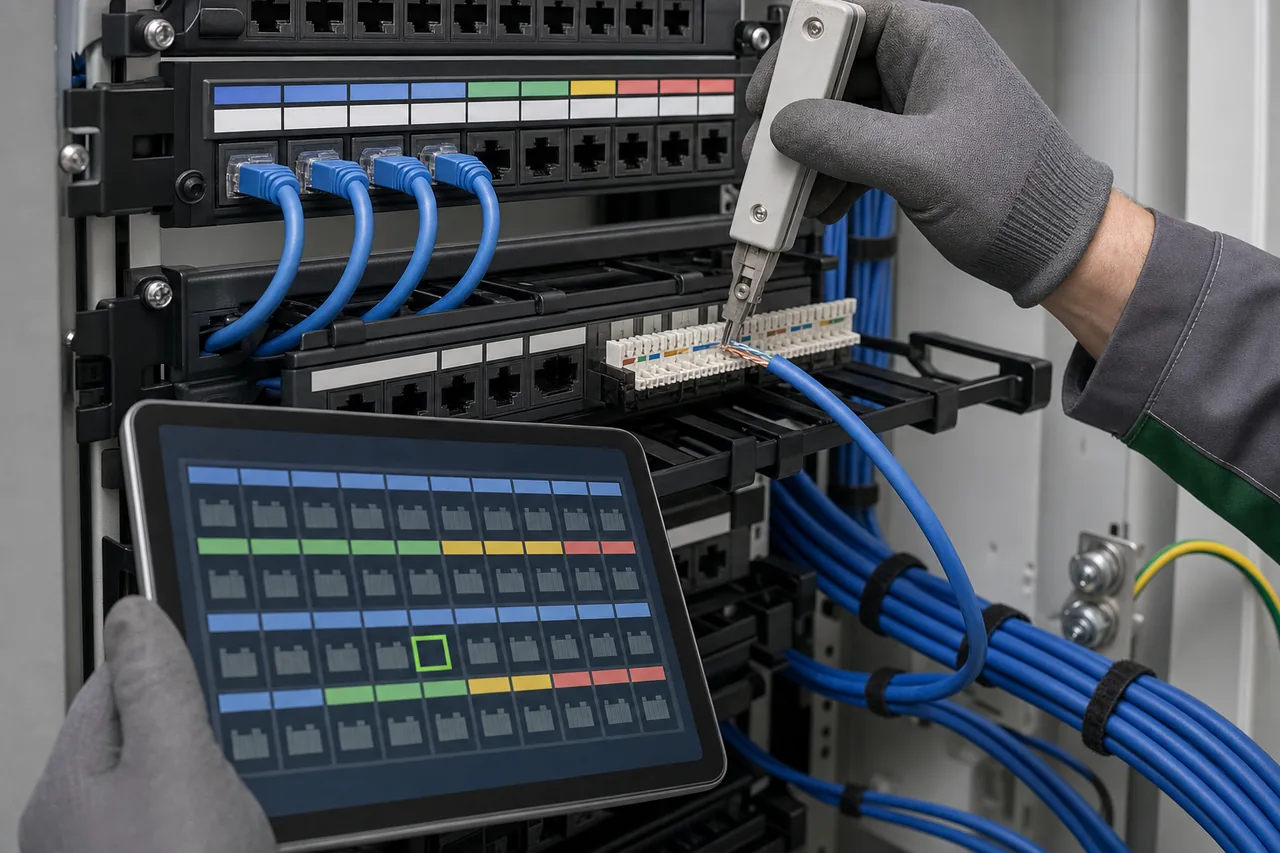

Шкафы, узлы связи и электропитание

Коммутационный шкаф связывает несколько систем, поэтому его размер и расположение выбирают с запасом для кабелей, оборудования, вентиляции и обслуживания.

При компоновке учитываем:

• количество медных и оптических портов;
• активное оборудование и потребляемую мощность;
• источники бесперебойного питания;
• тепловыделение и вентиляцию;
• радиусы ввода кабелей;
• доступ к коммутации;
• заземление и уравнивание потенциалов, если это предусмотрено решением;
• резерв места и портов;
• разделение ответственности ИТ-службы и службы эксплуатации;
• физическую защиту и права доступа.

Проверяем, кто предоставляет электропитание и какие режимы должны сохраняться при его пропадании. Резервный источник выбирают по расчётной нагрузке и требуемому времени работы, а не только по паспортной мощности.

Пароли, ключи и конфигурации передаём назначенному представителю. Не помещаем действующие учётные данные в общедоступные чертежи и акты.

Архитектура и интеграция

До монтажа определяем, какие системы работают независимо, а какие обмениваются событиями. Например, сигнал от охранной системы может открыть нужную камеру, а событие СКУД — связаться с фрагментом видео.

Для интеграции проверяем:

• наличие документированного интерфейса;
• совместимость моделей и версий;
• направление и формат событий;
• приоритет команд;
• права пользователей;
• время и синхронизацию устройств;
• работу при потере сети или питания;
• хранение журналов;
• возможность обновления;
• ответственность поставщиков смежных систем.

Не объединяем системы только ради единого интерфейса. Интеграция полезна, если она сокращает действия оператора и её можно проверить при сдаче. Критичные функции должны иметь понятное поведение при отказе соседнего раздела.

Если оборудование поставляет заказчик, до монтажа проверяем комплектность, документацию, совместимость и наличие необходимых лицензий. Подключение неподтверждённых компонентов без испытаний может привести к непредсказуемой работе.

Работы на действующем объекте

В офисе, магазине, складе или производственном здании монтаж планируем так, чтобы не смешивать строительные операции с текущей эксплуатацией.

До начала согласуем:

• доступ в помещения и пропускной режим;
• время шумных и пыльных работ;
• временные отключения;
• перенос рабочих мест;
• зоны складирования;
• работу на высоте;
• допуски и инструктажи;
• защиту оборудования и чистовой отделки;
• временные схемы для действующих систем;
• порядок уборки и восстановления помещений.

Объект можно делить на очереди. Сначала готовим трассы и узлы, затем переключаем отдельные помещения или системы. Если сохранить работу действующей инфраструктуры технически невозможно, заранее согласуем окно отключения и план возврата в штатный режим.

Скрытые линии фиксируем до закрытия потолков, коробов и отделки. Иначе подтвердить фактическую трассу и качество крепления после завершения строительства будет сложно.

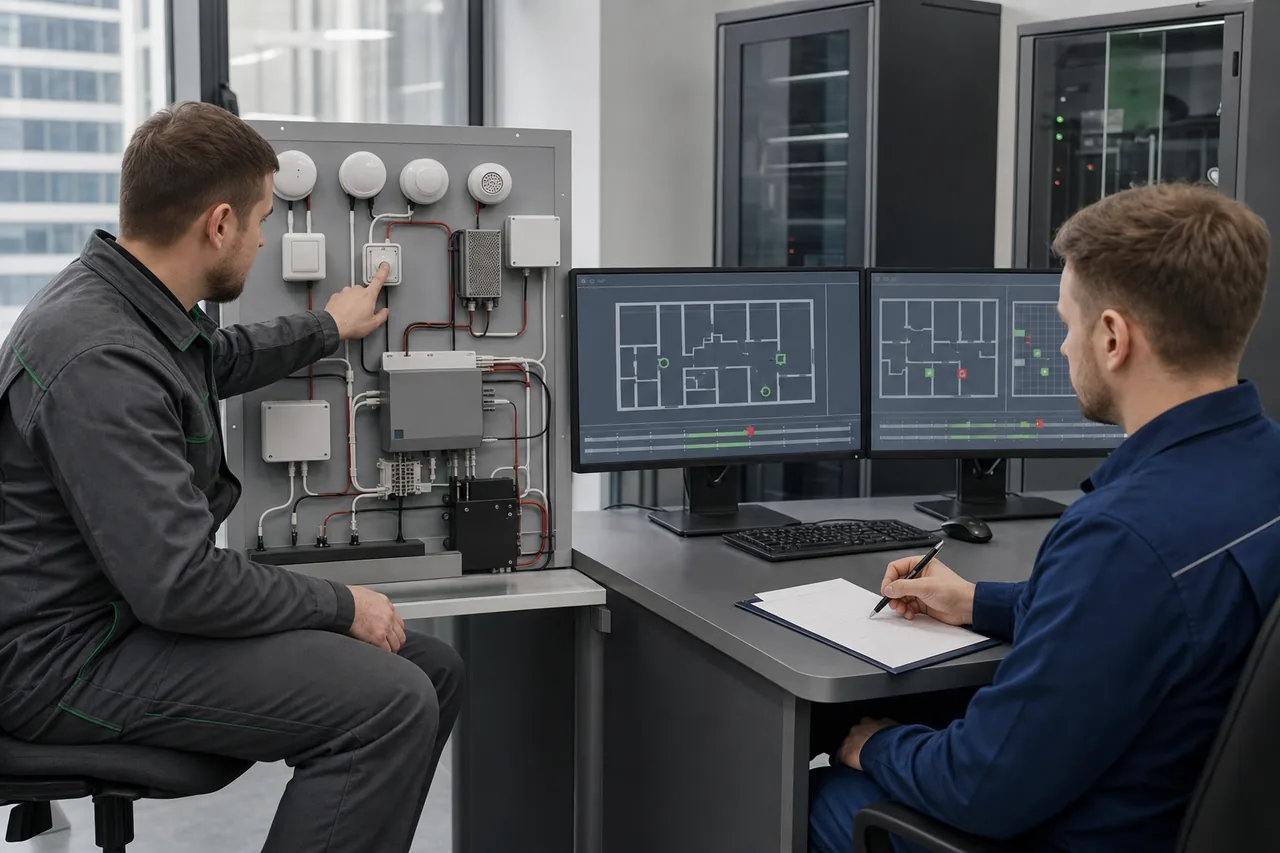

Испытания и сдача

Систему принимают по заданным функциям. Визуального осмотра и сообщения «всё включается» недостаточно.

В зависимости от раздела проверяем:

• целостность, маркировку и соответствие линий схеме;
• параметры медных и оптических соединений;
• назначение портов и адресов;
• основное и резервное питание;
• запуск после отключения;
• зоны действия камер, извещателей и считывателей;
• права пользователей;
• запись, архив и журнал событий;
• тревожные и технологические сценарии;
• удалённый доступ;
• взаимодействие между системами;
• отображение неисправностей;
• работу рабочих мест операторов;
• комплектность исполнительных документов.

Критерии испытаний определяем до сдачи. Для кабельной системы это могут быть измеренные параметры линий, для видеонаблюдения — качество изображения и запись, для СКУД — проходы и режимы дверей.

Если часть проверки зависит от сети заказчика или оборудования третьего подрядчика, указываем, что испытано локально, а что требует совместного запуска.

Что получает заказчик

Точный комплект закрепляем в договоре. Обычно передаём:

• смонтированные и настроенные системы;
• перечень установленного оборудования;
• исполнительные планы и схемы;
• кабельный журнал;
• таблицы портов, адресов и подключений;
• спецификацию фактически установленных компонентов;
• паспорта и документы изготовителей;
• акты выполненных работ;
• акты скрытых работ, если они требовались и оформлялись своевременно;
• протоколы измерений и функциональных испытаний;
• резервные копии конфигураций, если формат оборудования это допускает;
• инструкции для ответственных сотрудников;
• перечень ограничений и незавершённых работ;
• рекомендации по обслуживанию.

Документы передаём по разделам. Службе эксплуатации должно быть понятно, где проходит линия, к какому порту она подключена и кто отвечает за систему после сдачи.

Какие исходные данные нужны

Для первичной оценки достаточно:

• адреса и назначения объекта;
• планов помещений;
• перечня нужных систем;
• стадии строительства или ремонта;
• ориентировочного количества рабочих мест, камер, дверей и других точек;
• желаемого срока запуска.

Для проектирования и монтажа обычно нужны:

• техническое задание;
• архитектурные планы и разрезы;
• проект или схемы смежных систем;
• планы потолков и размещения оборудования;
• данные по электропитанию;
• требования ИТ-службы;
• перечень оборудования заказчика;
• требования к резервированию;
• регламенты доступа и производства работ;
• требования генерального подрядчика;
• формат исполнительной документации;
• сведения о существующих линиях и шкафах.

Если исходные материалы противоречат фактическому объекту, фиксируем расхождения и предлагаем решение. Не переносим точки и трассы без согласования.

Этапы работы

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

8 этаповв естественном порядке

01Разбираем задачу

02Обследуем объект

03Готовим решение и…

04Координируем график

05Монтируем

06Настраиваем

07Испытываем

08Передаём

1. Этап 01⌕
   Разбираем задачу

   Уточняем состав систем, функции, границы договора, текущую стадию объекта и дату запуска.

2. Этап 02◇
   Обследуем объект

   Проверяем планы, трассы, высоты, электропитание, шкафы, сеть, существующее оборудование и ограничения доступа.

3. Этап 03✎
   Готовим решение и смету

   Формируем схему, спецификацию, объёмы работ и матрицу ответственности. Отдельно показываем проектирование, оборудование, монтаж, пусконаладку и документы.

4. Этап 04✓
   Координируем график

   Сопоставляем свои работы с отделкой, электрикой, вентиляцией и поставками. Определяем скрытые работы, контрольные точки и окна отключения.

5. Этап 05↗
   Монтируем

   Устанавливаем трассы и шкафы, прокладываем и маркируем линии, монтируем оборудование. Отклонения от проекта согласуем и фиксируем.

6. Этап 06▣
   Настраиваем

   Программируем устройства, создаём пользователей, настраиваем события, рабочие места и согласованные интеграции.

7. Этап 07⌕
   Испытываем

   Проверяем линии, оборудование и сценарии по программе. Оформляем результаты и устраняем замечания по своему объёму.

8. Этап 08◇
   Передаём

   Обучаем ответственных сотрудников, передаём доступы и исполнительный комплект. Отдельно фиксируем ограничения и дальнейшее обслуживание.

От чего зависит стоимость

Стоимость монтажа слаботочных систем рассчитываем после проверки планов и объекта. На смету влияют:

• количество систем и точек подключения;
• длина и тип кабелей;
• медные и оптические линии;
• состав трасс, шкафов и коммутационных узлов;
• высота и условия монтажа;
• готовая отделка;
• количество проходок;
• наружные и подземные участки;
• оборудование и программные лицензии;
• резервирование питания и связи;
• пусконаладка и интеграции;
• демонтаж старой инфраструктуры;
• режим работы объекта;
• подъёмная техника и допуски;
• требования к измерениям;
• состав проектной и исполнительной документации;
• удалённость объекта в Московской области.

Цены SEC-WAY указываются без НДС. В коммерческом предложении разделяем материалы, оборудование, монтаж, настройку и дополнительные работы. Изменение объёма согласуем до выполнения.

Цена «за точку» полезна только для однородных работ. Она не учитывает сложные трассы, оптику, шкафы, серверное оборудование и интеграцию, поэтому итоговый расчёт делаем по объекту.

От чего зависит срок

График включает обследование, проектирование, поставку, монтаж, пусконаладку и приёмку. На срок влияют:

• готовность технического задания;
• актуальность планов;
• наличие оборудования;
• доступность фронта работ;
• закрытие потолков и отделки;
• готовность электропитания;
• работа смежных подрядчиков;
• пропуска и допуски;
• режим действующего объекта;
• количество систем и площадок;
• интеграция и совместные испытания;
• изменения задания;
• скорость приёмки документов.

В графике отдельно показываем работу SEC-WAY, ожидание поставок, действия заказчика и зависимости от третьих сторон. Срок, которым мы не управляем, не выдаём за срок своего выполнения.

Гарантия и границы ответственности

SEC-WAY предоставляет гарантию 6 месяцев на выполненные работы. Если при неизменном техническом задании обнаружится недостаток нашего монтажа или настройки, устраним его в пределах гарантийных обязательств.

Гарантия на работы не распространяется на:

• оборудование вне гарантии изготовителя;
• изменение схемы или настроек третьими лицами;
• повреждение линий после передачи объекта;
• сбои внешнего электропитания, интернета и облачных сервисов;
• строительные работы рядом с трассами и приборами;
• несовместимые обновления программного обеспечения;
• изменение планировки;
• оборудование заказчика, которое не прошло обследование;
• нарушения правил эксплуатации;
• скрытые участки старой инфраструктуры вне согласованного объёма.

Техническое обслуживание после сдачи оформляется отдельно. Гарантия устраняет недостатки выполненной работы, но не заменяет осмотр, очистку, измерения и обновление конфигураций.

Нормативная и техническая основа

Для всех слаботочных систем нет одного универсального ГОСТа. Требования выбирают по назначению объекта, конкретному разделу, проекту, кабельной продукции и оборудованию.

На дату проверки применяем, в частности:

• ГОСТ Р 21.101-2026 — основные требования к проектной и рабочей документации;
• ГОСТ Р 53246-2025 — общие технические требования к структурированным кабельным системам;
• ГОСТ Р 58238-2018 — порядок и нормы проектирования кабельных систем;
• ГОСТ Р 58239-2018 — телекоммуникационные трассы и пространства;
• ГОСТ Р 58240-2018 — горизонтальная подсистема структурированной кабельной системы.

Для видеонаблюдения, СКУД, охранной сигнализации, монтажа пожарной автоматики, оповещения и других разделов действуют самостоятельные требования. Перечень уточняем до проектирования и повторно проверяем перед началом работ.

ГОСТ Р 21.101-2020 и ГОСТ Р 53246-2008 заменены новыми редакциями. В новую рабочую документацию не переносим устаревшие обозначения без проверки оснований.

Работы по монтажу, обслуживанию и ремонту средств обеспечения пожарной безопасности выполняются в лицензируемом режиме по постановлению Правительства РФ № 1128. Для работ, перечисленных в официальной выписке, у SEC-WAY действует лицензия МЧС № Л014-00101-77/02072790 от 4 апреля 2025 года. Лицензию относим только к соответствующей противопожарной части договора, а не ко всем слаботочным работам.

Частые вопросы

Получить расчёт

Пришлите планы, техническое задание, перечень систем и желаемую дату запуска. Если часть оборудования уже установлена, приложите схемы, спецификации и фотографии шкафов.

Инженер SEC-WAY определит, что нужно проверить на объекте, составит список исходных данных и предложит границы работ. После обследования подготовим техническое решение, смету и график. Ответим в течение одного часа в рабочее время.
