Монтаж системы оповещения и управления эвакуацией (СОУЭ)

Что делает СОУЭ

Система сообщает людям о пожаре и передаёт понятные указания для эвакуации. В зависимости от проекта она может:

• подавать звуковой сигнал;
• воспроизводить речевые сообщения;
• включать световые табло и указатели;
• передавать разные сообщения в отдельные зоны;
• обеспечивать управление с пожарного поста;
• открывать предусмотренные проектом двери;
• взаимодействовать с пожарной сигнализацией и другими системами объекта.

СОУЭ не обнаруживает пожар вместо АПС. Пожарная сигнализация формирует управляющий сигнал, а СОУЭ оповещает людей и запускает предусмотренный сценарий. Видеонаблюдение, охранная сигнализация и контроль доступа не входят в СОУЭ автоматически: их подключение возможно только по проекту.

Какая система нужна объекту

С 1 июня 2026 года действует СП 3.13130.2026. В актуальном своде правил требования построены вокруг звукового или речевого способа оповещения, оповещаемых областей, зон, очередности, управления эвакуацией и экстренной связи. Для проектов, в которых по ранее действовавшим нормам указаны типы 1-5, обязательное приложение А задаёт переход: типам 1-2 соответствует звуковой способ, типам 3-5 - речевой.

Упрощённо системы различаются составом и способом управления:

• в базовых решениях применяют звуковые оповещатели и световые знаки;
• в речевых системах используют усилители, громкоговорители и заранее подготовленные сообщения;
• на сложных объектах предусматривают зоны, разные сценарии, обратную связь с пожарным постом и координацию эвакуации.

Одинаковая площадь не означает одинаковое решение. Магазину, школе, складу, гостинице и медицинскому объекту могут требоваться разные способы оповещения, зоны и функции. Их определяет проектировщик по назначению, вместимости, планировке и другим характеристикам объекта. Поэтому мы не подбираем СОУЭ по одной фотографии или числу помещений.

Если проекта нет, монтаж не начинаем. Сначала отдельно оцениваем разработку документации или проверку существующего решения.

Что входит в систему

Состав определяет проект. В него могут входить:

• приборы управления и контрольные модули;
• звуковые оповещатели;
• речевые громкоговорители;
• усилители и блоки коммутации;
• микрофонные панели пожарного поста;
• световые табло и эвакуационные указатели;
• интерфейсные модули связи с АПС;
• основное и резервное электропитание;
• контролируемые линии связи;
• кабели, коробки, крепления и проходки;
• стойки или шкафы для центрального оборудования;
• программное обеспечение и файлы речевых сообщений.

Не каждый элемент нужен на каждом объекте. Например, микрофонная панель, зонирование, динамические указатели или интеграция с трансляционной системой применяются только там, где это предусмотрено документацией.

Обычный музыкальный громкоговоритель нельзя включить в противопожарную систему только потому, что он воспроизводит звук. Оборудование и линии должны соответствовать проекту, условиям эксплуатации и требованиям к средствам пожарной автоматики.

Что проверяем до монтажа

До сметы сопоставляем проект с фактическим состоянием объекта. Это позволяет обнаружить препятствия до прокладки кабеля и установки оборудования. Если одновременно создаются несколько взаимосвязанных подсистем, их границы заранее сводим в единый объём монтажа пожарной автоматики.

Проверяем:

• тип и структуру СОУЭ;
• границы зон оповещения;
• размещение оповещателей и световых знаков;
• трассы, способы прокладки и огнестойкие кабельные линии;
• высоту потолков и доступ к местам установки;
• отделку, запотолочное пространство и пути эвакуации;
• уровень фонового шума и акустические особенности помещений;
• места для шкафов, усилителей и микрофонных панелей;
• основное и резервное питание;
• алгоритм автоматического и ручного запуска;
• связь с АПС, диспетчеризацией, дверями и другими системами;
• тексты сообщений, языки и порядок их воспроизведения;
• требования к контролю линий и неисправностей;
• состав приёмо-сдаточных испытаний;
• перечень исполнительных документов.

Если расположение перегородок, назначение помещений или инженерные сети отличаются от проекта, фиксируем расхождения. Изменение зон, количества оповещателей, трасс или алгоритма передаём проектировщику на проверку.

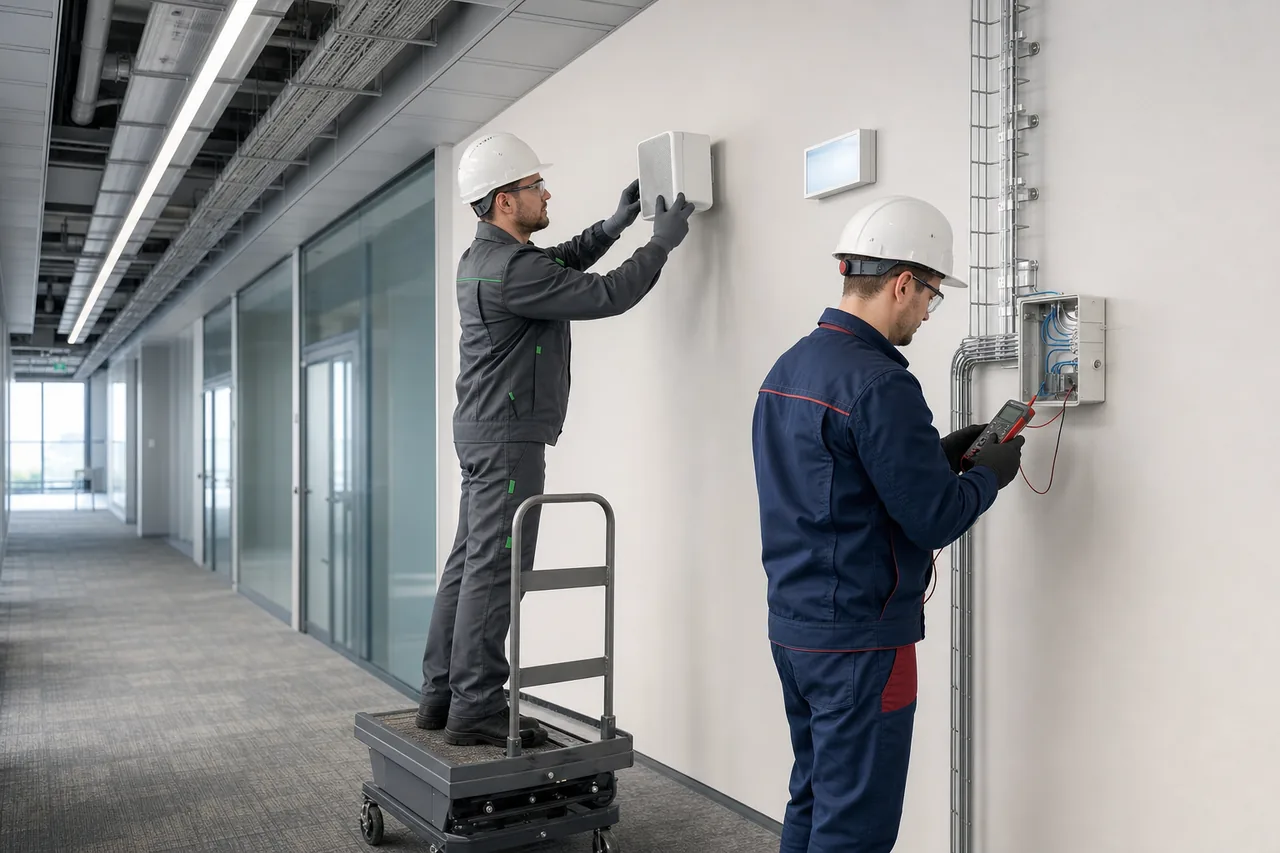

Этапы монтажа СОУЭ

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

12 этаповв естественном порядке

01Входная проверка

02Осмотр объекта

03Проверка поставки

04Разметка

05Прокладка линий

06Установка устройств

07Монтаж центрального…

08Подключение

09Интеграция

10Настройка

11Пусконаладка

12Испытания и передача

1. Этап 01⌕
   Входная проверка

   Изучаем проект, спецификацию и требования к сдаче.

2. Этап 02◇
   Осмотр объекта

   Проверяем помещения, трассы, питание и готовность смежных систем.

3. Этап 03✎
   Проверка поставки

   Сверяем маркировку, количество и исполнение оборудования с проектом.

4. Этап 04✓
   Разметка

   Переносим трассы и места установки на объект.

5. Этап 05↗
   Прокладка линий

   Монтируем кабели, крепления, коробки и предусмотренные проходки.

6. Этап 06▣
   Установка устройств

   Закрепляем оповещатели, табло, модули и панели управления.

7. Этап 07⌕
   Монтаж центрального оборудования

   Собираем шкафы, усилители, коммутаторы и источники питания.

8. Этап 08◇
   Подключение

   Маркируем линии, проверяем полярность, целостность и соответствие схемам.

9. Этап 09✎
   Интеграция

   Подключаем управляющие сигналы от АПС и предусмотренные обратные связи.

10. Этап 10✓
    Настройка

    Загружаем сообщения, назначаем зоны, приоритеты и сценарии.

11. Этап 11↗
    Пусконаладка

    Проверяем отдельные устройства и совместную работу системы.

12. Этап 12▣
    Испытания и передача

    Фиксируем результаты и готовим исполнительный комплект.

Зоны и сценарии оповещения

На объекте с несколькими зонами сигнал не всегда должен включаться одновременно во всех помещениях. Проект может предусматривать поэтапное оповещение, разные сообщения и управление с пожарного поста.

При настройке проверяем:

• соответствие адресов и линий таблице зон;
• автоматический запуск по сигналу АПС;
• ручной и дистанционный пуск;
• последовательность включения зон;
• правильность записанных сообщений;
• приоритет пожарного сообщения над обычной трансляцией;
• работу микрофонной панели;
• команды на связанные двери и указатели;
• отображение неисправностей;
• переход на резервное питание;
• возврат системы в дежурный режим.

Сценарий берём из проекта и матрицы взаимодействия пожарной автоматики. Если документы противоречат друг другу, настройку останавливаем до согласованного решения. Монтажник не должен придумывать порядок эвакуации на объекте.

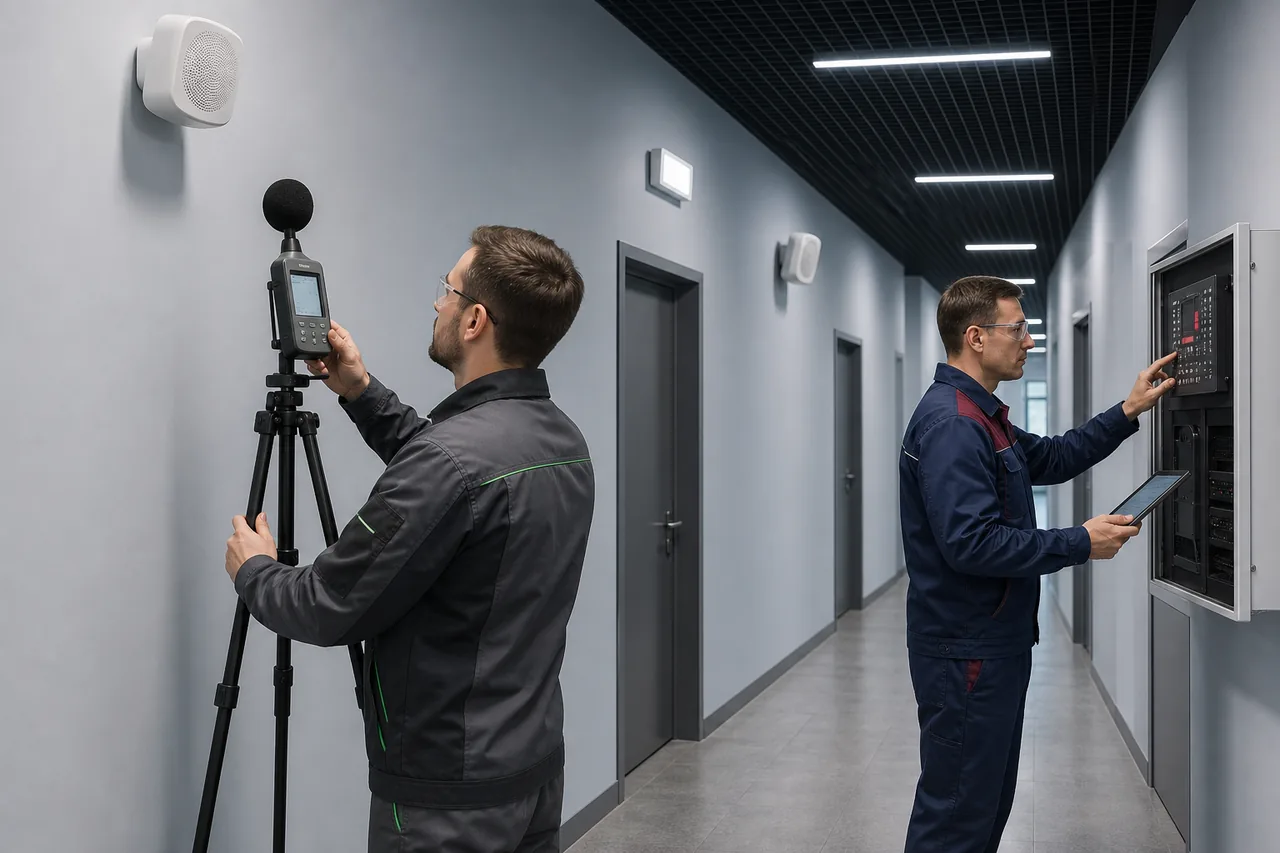

Речевое оповещение и разборчивость

Речевое сообщение должно быть слышно и понятно в реальных условиях. Сам факт появления звука из громкоговорителя этого не подтверждает.

На результат влияют:

• фоновый шум;
• высота и объём помещения;
• отделочные материалы;
• эхо и время реверберации;
• направление и диаграмма громкоговорителей;
• расстояние между ними;
• мощность и настройка линий;
• размещение мебели, стеллажей и оборудования;
• открытые двери и работающие инженерные установки.

Во время пусконаладки проверяем уровни сигнала и разборчивость по программе испытаний. Для помещений с речевым способом СП 3.13130.2026 требует обеспечить разборчивость не менее чем на 90% площади на высоте 1,5 м с учётом постоянного шума, отражений и частотных характеристик сообщения. Метод, контрольные точки и участие специализированной организации согласуем до начала работ. Если перестановка стеллажей или запуск производственного оборудования меняют акустику, может потребоваться повторная проверка.

Не обещаем одинаковую настройку для всех помещений. Коридор, атриум, торговый зал, парковка и шумный цех требуют разных решений.

Монтаж на действующем объекте

В работающем здании делим монтаж на участки и согласуем отключения с ответственным представителем заказчика.

До начала учитываем:

• часы работы арендаторов и посетителей;
• доступ в закрытые и режимные помещения;
• шумные и пыльные операции;
• работы на высоте;
• временное снятие потолочных панелей;
• сохранность отделки и действующих сетей;
• продолжительность отключения существующей защиты;
• время для речевых и звуковых испытаний;
• порядок восстановления системы после каждой смены.

Временные меры пожарной безопасности определяет ответственное лицо объекта. SEC-WAY фиксирует отключённые участки и выполненные работы, но не подменяет эксплуатационную службу.

Если фактическая система не имеет схем и маркировки, сначала проводим обследование. Оно помогает восстановить состав и найти неисправности, но не заменяет проект.

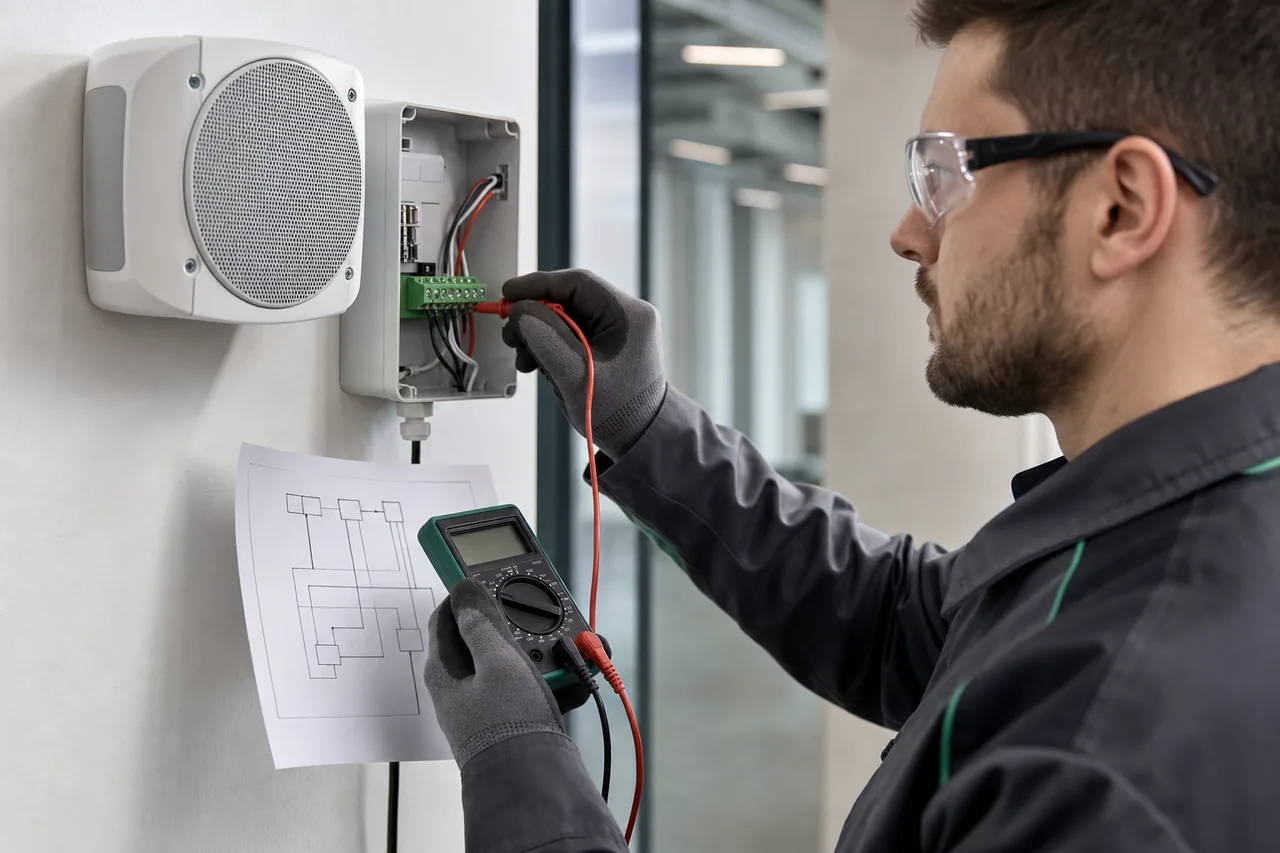

Пусконаладка и испытания

Сначала проверяем каждую линию и устройство, затем запускаем систему по зонам и в полном сценарии.

Проверка может включать:

• целостность и контроль линий;
• правильность подключения устройств;
• отсутствие коротких замыканий и перепутанных зон;
• работу основного и резервного питания;
• автоматический запуск от АПС;
• ручное управление;
• световые, звуковые и речевые оповещатели;
• тексты, очередность и приоритет сообщений;
• микрофон пожарного поста;
• индикацию работы и неисправностей;
• уровни звукового сигнала;
• разборчивость речевого сообщения;
• команды на связанные системы;
• восстановление дежурного режима после испытания.

Результат сопоставляем с проектом и применимой методикой. Если часть АПС, питание, двери или смежное оборудование не готовы, отдельно указываем, какие функции удалось проверить. Частичную пусконаладку не выдаём за испытание всей системы.

Что получает заказчик

Результат - смонтированная и проверенная СОУЭ в границах договора. Комплект передачи может включать:

• исполнительные планы и схемы;
• ведомость установленного оборудования;
• таблицу зон и адресов;
• кабельный журнал;
• схему питания и управления;
• акты освидетельствования скрытых работ;
• акты окончания монтажа и пусконаладки;
• протоколы функциональных испытаний;
• результаты измерений звукового сигнала и разборчивости речи;
• таблицу алгоритмов и взаимодействий;
• тексты и файлы речевых сообщений;
• резервную копию настроек;
• паспорта, инструкции и документы на оборудование;
• перечень ограничений и замечаний;
• рекомендации для эксплуатации.

Состав документов согласуем до начала работ. Документы проектировщика, поставщика, электролаборатории, генерального подрядчика и заказчика не включаем в свою ответственность без отдельного задания.

Какие данные нужны для расчёта

Для предварительной оценки нужны:

• адрес и назначение объекта;
• площадь, этажность и режим работы;
• проект СОУЭ;
• планы и спецификация;
• тип системы и количество зон;
• перечень оборудования;
• требования к интеграции с АПС;
• данные о существующей трансляционной системе;
• высоты и виды потолков;
• сведения о фоновом шуме;
• график доступа и ограничения по работам;
• перечень необходимых документов.

Если проект в разработке, пришлите актуальную версию и список нерешённых вопросов. Если требуется замена существующей системы, нужны исполнительные схемы, результаты последних проверок и фотографии оборудования. Проектные архивы, планы эвакуации, таблицы зон и файлы речевых сообщений могут содержать чувствительные сведения об объекте: передавайте их только через согласованный защищённый канал, а не в открытой переписке.

От чего зависят стоимость и срок

Предварительный рыночный ориентир - от 45 000 ₽ за небольшой объект до 500 м² со звуковым способом оповещения. Источник цены использует прежнее обозначение «СОУЭ 1-2 типа». Это не тариф SEC-WAY и не публичная оферта. Ориентир предполагает готовый проект и базовый монтаж; материалы, оборудование, сложные трассы и отдельная пусконаладка уточняются по спецификации.

Договорную стоимость считаем после проверки проекта и объекта. На неё влияют:

• тип СОУЭ;
• число зон и сценариев;
• количество оповещателей и световых устройств;
• длина и способ прокладки линий;
• состав центрального оборудования;
• количество усилителей и резервирование;
• акустика и уровень фонового шума;
• высота монтажа;
• готовность питания и АПС;
• интеграция с дверями, диспетчеризацией и трансляцией;
• условия действующего объекта;
• ночные и поэтапные работы;
• объём пусконаладки, измерений и документов.

Срок зависит от поставки, готовности трасс и потолков, доступа в помещения, согласования сообщений и работы смежных подрядчиков. В предложении разделяем оборудование, монтаж, настройку, испытания и документацию, чтобы заказчик сравнивал предложения с одинаковыми границами.

Лицензия и нормативная основа

Монтаж, обслуживание и ремонт систем оповещения и управления эвакуацией относятся к лицензируемым работам в области пожарной безопасности. У ООО «Секьюрити Вэй» действует лицензия МЧС № Л014-00101-77/02072790, реестровый номер 77-06-2025-001224, предоставленная 4 апреля 2025 года. В одном из девяти видов работ прямо указаны системы оповещения и эвакуации при пожаре, включая фотолюминесцентные эвакуационные системы. Реквизиты и выписка доступны на странице «Лицензии и подтверждения».

При монтаже учитываем:

• Федеральный закон № 123-ФЗ, в том числе статьи 54 и 84 об оповещении и управлении эвакуацией;
• действующий с 1 июня 2026 года СП 3.13130.2026 по СОУЭ, заменивший СП 3.13130.2009;
• СП 484.1311500.2020 с изменением № 1 в части управления и связи с пожарной автоматикой;
• действующий ГОСТ Р 59639-2021 с изменением № 1 по проектированию, монтажу, обслуживанию и испытаниям СОУЭ;
• постановление Правительства РФ № 1128 в редакции постановления № 882 от 13 июля 2026 года: положение о лицензировании действует до 1 сентября 2032 года;
• рабочую документацию и инструкции изготовителей.

Применимый комплект уточняем по назначению объекта, дате проекта и составу системы. Нормативная ссылка не заменяет проверку конкретного решения.

SEC-WAY отвечает за согласованный монтаж, настройку и документы. Мы не отвечаем за скрытые ошибки проекта, неисправное оборудование заказчика, неготовность АПС и питания, изменения третьих лиц или решение надзорного органа по вопросам за границами нашего договора.

Кто монтирует и проверяет СОУЭ

Состав команды зависит от типа системы. Монтажники прокладывают линии и устанавливают оповещатели; электромонтажник подключает питание и резервные источники; наладчик программирует зоны, сообщения, контроль неисправностей и связь с АПС. Инженер сводит результаты испытаний и исполнительные документы.

При проверке используют приборы и методику, предусмотренные проектом и программой испытаний: измеритель уровня звука, средства проверки линий и питания, а для речевых систем - оборудование для оценки разборчивости, если такая проверка требуется. Конкретный комплект, поверку приборов и участие лаборатории фиксируем до начала работ, не подменяя специализированное измерение субъективным «слышно».

Гарантия и обслуживание

Гарантийный срок и порядок обращения закрепляем в договоре. Если при неизменном проекте и условиях эксплуатации обнаружится недостаток выполненного SEC-WAY монтажа или настройки, устраняем его в пределах своей ответственности.

Гарантия не распространяется на механические повреждения, вмешательство третьих лиц, несогласованные изменения, нарушение электропитания и оборудование вне его гарантийных условий.

После передачи СОУЭ нужно обслуживать и периодически проверять. Техническое обслуживание противопожарных систем оформляется отдельным договором. Монтажная гарантия его не заменяет.

Частые вопросы

Получить расчёт монтажа СОУЭ

Пришлите проект, планы, спецификацию и сведения о готовности АПС. Для действующей системы добавьте исполнительные схемы, результаты проверок и перечень замечаний. Файлы с планировками, зонами и сценариями передавайте через согласованный защищённый канал.

Инженер SEC-WAY проверит материалы и подготовит предложение с отдельными объёмами оборудования, монтажа, настройки, испытаний и документации.
