Монтаж молниезащиты

Что защищает система

Молниезащита снижает риск повреждения здания, пожара, электротравмы и отказа оборудования при воздействии молнии. Она состоит из согласованных мер, а не из одного металлического штыря на крыше.

Внешняя система принимает ток прямого разряда и отводит его в землю. В неё входят:

• молниеприёмная часть;
• токоотводы;
• заземляющее устройство;
• соединители, крепления и контрольные точки;
• уравнивание потенциалов для защиты от опасного искрения.

Внутренняя защита уменьшает воздействие импульсных перенапряжений на электрические и электронные системы. Проект может предусматривать:

• устройства защиты от импульсных перенапряжений, или УЗИП;
• молниезащитное уравнивание потенциалов;
• экранирование;
• согласованное зонирование;
• защиту силовых, слаботочных и телекоммуникационных линий.

Внешняя система не заменяет УЗИП. УЗИП, в свою очередь, не защищает кровлю от прямого удара. Состав определяют по проекту и оценке риска.

Когда нужен монтаж

Работы требуются в нескольких ситуациях:

• строится новый объект;
• выполняется реконструкция или капитальный ремонт;
• меняется кровля;
• на крыше устанавливают антенны, вентиляционные установки, солнечные панели или другое оборудование;
• существующая система повреждена или не соответствует актуальной планировке;
• токоотводы закрыли фасадом или демонтировали при ремонте;
• заземляющее устройство попало в зону земляных работ;
• проект готов, но монтаж ещё не выполнен;
• требуется дополнить внешнюю защиту внутренней.

После изменения высоты, формы или оборудования на кровле старая зона защиты может стать недостаточной. Простой возврат проводника на прежнее место не всегда восстанавливает проектное решение.

Если документации нет, сначала обследуем фактическую систему. Для нового монтажа определяем, нужна ли отдельная разработка проектной и рабочей документации до выхода монтажников.

Класс или категория молниезащиты

Требования зависят от нормативной основы проекта. В действующем ГОСТ Р 59789-2021 применяются классы системы молниезащиты I–IV. В более ранних российских инструкциях встречаются категории I–III.

Это разные системы классификации. Нельзя автоматически заменить «вторую категорию» на «второй класс».

Проектировщик выбирает меры защиты с учётом:

• назначения объекта;
• размеров и высоты;
• конструкции и материалов;
• людей и оборудования внутри;
• пожарной и взрывопожарной опасности;
• инженерных коммуникаций;
• окружающей застройки;
• допустимого риска;
• нормативов, применимых к конкретному объекту.

Монтажная организация не меняет класс, категорию или способ защиты без проверки проекта.

Варианты внешней защиты

Молниеприёмная часть может быть стержневой, тросовой, сетчатой или комбинированной. Проект выбирает вариант и определяет защищаемую зону.

В зависимости от объекта применяют:

• стержни и мачты на кровле;
• отдельно стоящие молниеотводы;
• тросовые молниеприёмники;
• сетку или проводники по кровле;
• естественные компоненты здания, если их применение обосновано;
• комбинацию нескольких решений.

Самая высокая точка здания не является единственным критерием. Нужно учитывать надстройки, шахты, парапеты, антенны, воздуховоды, наружные лестницы и техническое оборудование.

Металлическая кровля не считается готовой молниезащитой автоматически. Проект должен подтвердить допустимость материала, толщины, соединений и безопасного отвода тока.

Активный молниеприёмник также не является универсальной заменой расчёта. Устанавливаем такое решение только по проекту с указанной нормативной и технической основой.

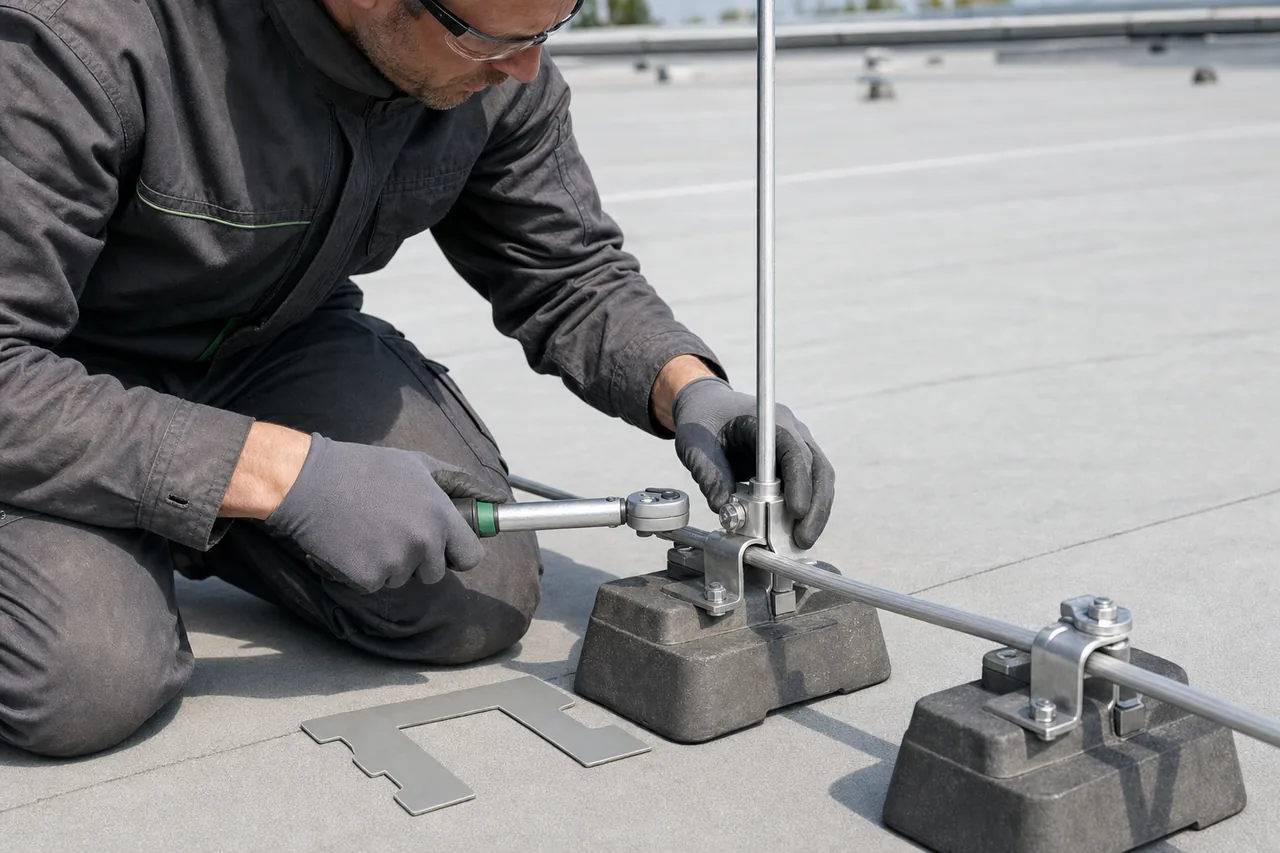

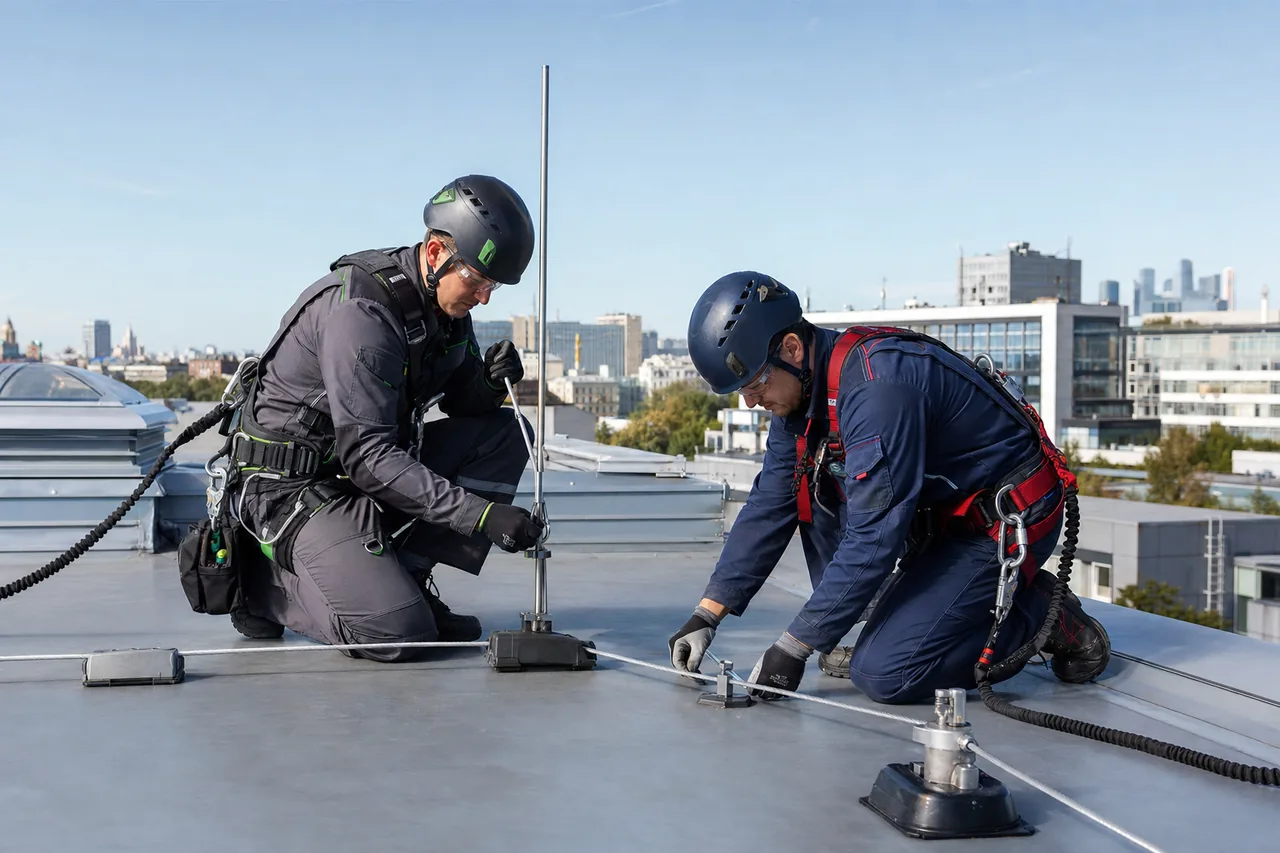

Монтаж на кровле

Главная задача состоит в том, чтобы выполнить проектную схему и не повредить кровельный пирог.

До монтажа проверяем:

• тип и состояние покрытия;
• расположение водоизоляционного слоя;
• допустимые способы крепления;
• уклоны и водоотвод;
• пути обслуживания;
• снегозадержатели;
• ограждения и переходные мостики;
• вентиляционные и дымовые шахты;
• антенны и инженерные установки;
• будущие работы других подрядчиков.

Для мембранной, мягкой, фальцевой, металлической и эксплуатируемой кровли нужны разные узлы. Крепление выбирают по проекту и документации изготовителя кровельной системы.

Не прокалываем гидроизоляцию произвольными саморезами. Если проект требует прохода через покрытие, узел заранее согласуют с кровельным подрядчиком.

На действующей кровле организуем безопасные проходы и защищаем покрытие от инструмента и перемещения материалов. Если систему меняют вместе с кровлей, узлы молниезащиты согласуем с проектом капитального ремонта до демонтажа покрытия.

Токоотводы и безопасные расстояния

Токоотводы проводят ток от молниеприёмной части к заземлителю. Их число, расположение и путь задаёт проект.

При монтаже контролируем:

• кратчайший практический путь;
• отсутствие ненужных петель и резких изменений направления;
• крепления на фасаде;
• защиту доступных участков от механического повреждения;
• соединения с молниеприёмником и заземлителем;
• контрольные разъёмы;
• антикоррозионную совместимость материалов;
• расстояния до металлических конструкций и инженерных сетей;
• возможность осмотра и измерений.

Опасное искрение может возникнуть между токоотводом и металлическими частями здания. Проект решает эту задачу разнесением, изоляцией или уравниванием потенциалов.

Водосточную трубу нельзя использовать как токоотвод только из-за удобного положения. Такое решение допустимо лишь при подтверждённых характеристиках и проектном обосновании.

Заземляющее устройство

Заземлитель рассеивает ток молнии в грунте и участвует в ограничении опасных напряжений. Его схема зависит от проекта, грунта, фундамента и существующих инженерных систем.

В состав работ могут входить:

• вертикальные электроды;
• горизонтальные проводники;
• кольцевой заземлитель;
• подключение к фундаментному заземлителю;
• соединения с токоотводами;
• контрольные точки;
• антикоррозионная защита;
• восстановление трассы после земляных работ.

Защитное заземление электроустановки и заземление молниезащиты нельзя объединять или разделять по общему правилу. Решение принимает проектировщик с учётом уравнивания потенциалов и электрической схемы объекта.

Мы не обещаем одно универсальное значение сопротивления для всех зданий. Нормируемые показатели и метод измерения берём из проекта и применимых документов.

Если существующий контур планируют использовать повторно, сначала проверяем его схему, состояние соединений и фактические параметры.

Внутренняя молниезащита и УЗИП

Прямой или близкий разряд способен создать импульсные перенапряжения в силовых и сигнальных линиях. Для ограничения воздействия проект предусматривает согласованные ступени УЗИП и другие меры.

До установки проверяем:

• систему электроснабжения и заземления;
• ввод в здание;
• главный распределительный щит;
• вводы наружных линий;
• категории защищаемого оборудования;
• уровни стойкости оборудования;
• длину и трассу соединительных проводников;
• защитные аппараты;
• координацию нескольких ступеней УЗИП;
• защиту слаботочных и телекоммуникационных линий;
• уравнивание потенциалов.

УЗИП нельзя выбирать только по названию класса или максимальному току на упаковке. Нужно проверить тип сети, рабочее напряжение, допустимый уровень защиты, ток разряда и условия резервной защиты.

Монтаж УЗИП без исправного заземления и коротких проектных соединений может не дать ожидаемого результата. Места установки и связи с вводными устройствами увязываем с проектированием инженерных систем, а не определяем отдельно от электрической схемы здания.

Что проверяем до сметы

До начала сопоставляем проект с объектом. Проверяем:

• класс или категорию защиты;
• метод определения защищаемой зоны;
• план молниеприёмников;
• трассы токоотводов;
• схему заземляющего устройства;
• материалы и сечения;
• типы соединений;
• безопасные расстояния;
• уравнивание потенциалов;
• узлы крепления;
• состояние кровли и фасада;
• зоны земляных работ;
• вводы инженерных сетей;
• состав внутренней защиты;
• требования к измерениям;
• перечень исполнительных документов.

Если кровельное оборудование установлено после разработки проекта, перед монтажом требуется проверка решения. Оно может изменить защищаемую зону и трассы.

Если проект содержит ссылки на разные нормативные системы, просим проектировщика определить применимую основу. Монтажник не должен самостоятельно выбирать удобные требования из нескольких документов.

Этапы работ

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

12 этаповв естественном порядке

01Изучаем документацию

02Осматриваем объект

03Согласуем границы

04Проверяем материалы

05Монтируем заземлитель

06Устанавливаем…

07Монтируем…

08Выполняем…

09Устанавливаем…

10Проводим контроль

11Организуем измерения

12Оформляем документы

1. Этап 01⌕
   Изучаем документацию

   Проверяем планы, спецификацию, узлы и нормативную основу.

2. Этап 02◇
   Осматриваем объект

   Сопоставляем кровлю, фасады, грунт и инженерные вводы с проектом.

3. Этап 03✎
   Согласуем границы

   Определяем поставку, земляные, кровельные, высотные и электромонтажные работы.

4. Этап 04✓
   Проверяем материалы

   Сверяем проводники, крепления, соединители, электроды и УЗИП со спецификацией.

5. Этап 05↗
   Монтируем заземлитель

   Выполняем земляные работы и предъявляем скрытые соединения до обратной засыпки.

6. Этап 06▣
   Устанавливаем токоотводы

   Прокладываем проводники, контрольные разъёмы и защитные элементы.

7. Этап 07⌕
   Монтируем молниеприёмную часть

   Устанавливаем сетку, тросы, стержни или мачты по проекту.

8. Этап 08◇
   Выполняем уравнивание потенциалов

   Подключаем предусмотренные металлические части и инженерные вводы.

9. Этап 09✎
   Устанавливаем внутреннюю защиту

   Монтируем УЗИП и связанные проводники, если это входит в договор.

10. Этап 10✓
    Проводим контроль

    Проверяем геометрию, соединения, маркировку и непрерывность цепей.

11. Этап 11↗
    Организуем измерения

    Фиксируем параметры заземляющего устройства и другие проектные показатели.

12. Этап 12▣
    Оформляем документы

    Передаём исполнительные схемы, акты и протоколы.

Работа на действующем объекте

Монтаж на эксплуатируемом здании связан с кровлей, фасадом, электрощитами и территорией. До начала согласуем график и зоны доступа.

Учитываем:

• допуск на кровлю;
• работы на высоте;
• погоду и состояние покрытия;
• движение людей и транспорта внизу;
• ограждение опасной зоны;
• отключение электроустановок для монтажа УЗИП;
• огневые и земляные работы;
• сохранность фасада и гидроизоляции;
• действующие антенны и инженерное оборудование;
• восстановление благоустройства;
• доступ для измерений.

При небезопасной погоде высотные работы переносим. Календарный график учитывает не только объём, но и доступные погодные окна.

Если существующую систему временно разрывают, фиксируем отключённый участок и порядок восстановления. Ответственное лицо объекта определяет временные меры безопасности.

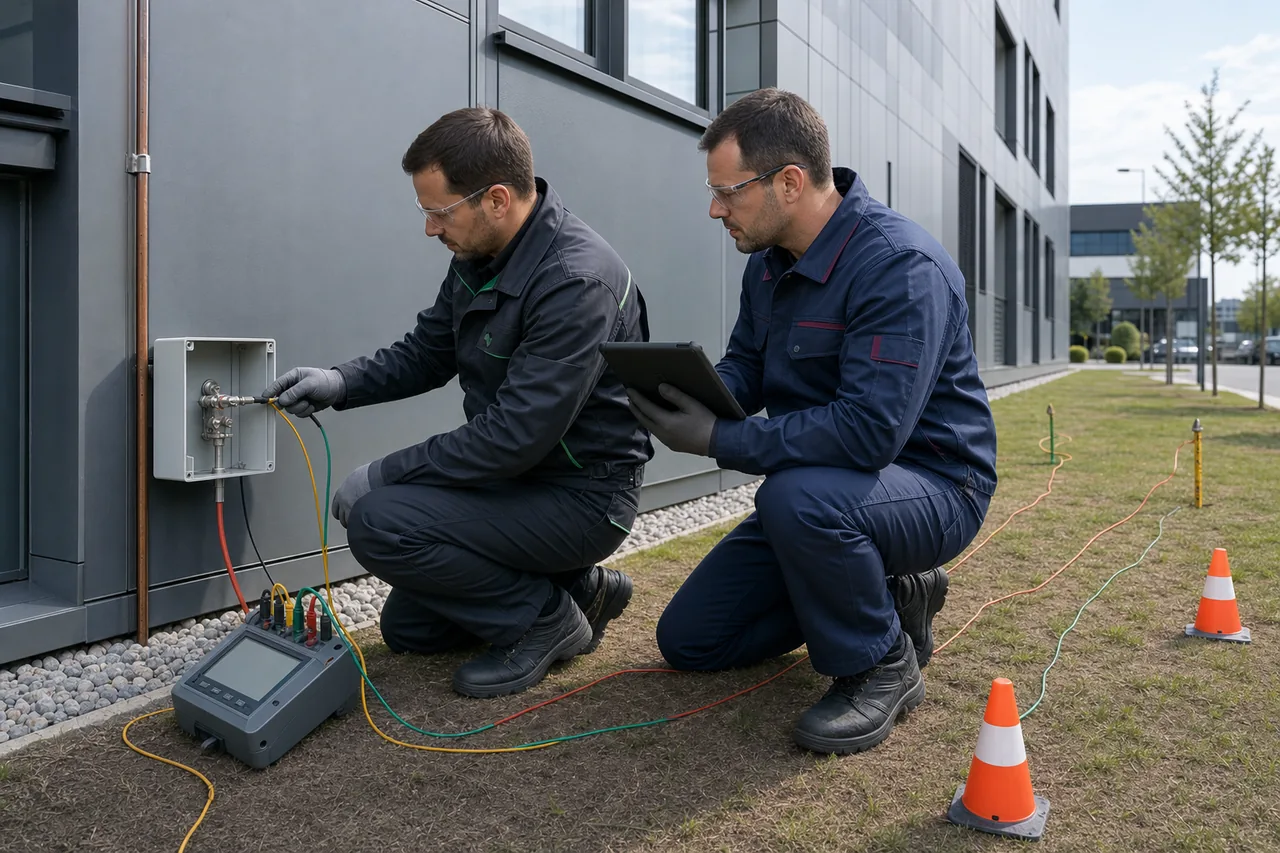

Контроль и измерения

Молнию для приёмки не имитируют. Качество монтажа подтверждают осмотром, измерениями и проверкой соответствия проекту.

Контроль может включать:

• расположение молниеприёмников;
• трассы и крепления токоотводов;
• расстояния между элементами;
• состояние соединений;
• непрерывность проводников;
• доступность контрольных разъёмов;
• антикоррозионную защиту;
• связь с заземляющим устройством;
• сопротивление заземляющего устройства;
• уравнивание потенциалов;
• монтаж и индикацию УЗИП;
• соответствие исполнительной схемы фактическому монтажу.

Скрытые соединения и заземлители фиксируем до закрытия или засыпки. После завершения земляных работ невозможно достоверно проверить их только внешним осмотром.

Измерения выполняют подходящими средствами измерений. В протоколе указывают метод, условия, точки и полученные значения.

Что получает заказчик

Результат включает смонтированную систему в границах договора и комплект подтверждающих материалов. В него могут входить:

• исполнительный план кровли;
• схемы токоотводов и заземлителя;
• ведомость установленных компонентов;
• акты освидетельствования скрытых работ;
• фотофиксация скрытых участков;
• акты монтажа;
• протокол проверки непрерывности соединений;
• протокол измерения заземляющего устройства;
• схема уравнивания потенциалов;
• исполнительная схема УЗИП;
• паспорта и документы на компоненты;
• перечень отступлений и ограничений;
• рекомендации по последующим осмотрам.

Состав согласуем до начала. Проектировщик, электролаборатория, кровельный подрядчик и генеральный подрядчик могут оформлять свои разделы. В договоре указываем ответственность SEC-WAY.

Какие данные нужны для расчёта

Для предварительной оценки нужны:

• адрес и назначение объекта;
• проект молниезащиты;
• планы кровли и фасадов;
• разрезы и высоты;
• спецификация;
• сведения о кровельном покрытии;
• расположение оборудования на крыше;
• схема заземления;
• данные о грунте, если предусмотрены земляные работы;
• схема электроснабжения для УЗИП;
• график доступа;
• требования к исполнительным документам.

Если проекта нет, пришлите архитектурные планы, фотографии кровли и сведения об инженерных вводах. Мы определим, какие данные потребуются для проектирования. Полный комплект с адресными планами и схемами вводов запросим через согласованный защищённый канал после первичного обращения.

Для восстановления существующей системы нужны исполнительные схемы, предыдущие протоколы, фотографии повреждений и описание последних работ на кровле или территории.

От чего зависит стоимость

Предварительный рыночный ориентир: от 50 000 ₽ за базовую внешнюю молниезащиту и заземление простого здания с материалами. Это не фиксированная цена SEC-WAY и не публичная оферта. Текущие предложения рынка используют разные границы, поэтому проект, УЗИП, сложный высотный доступ, измерения и лабораторный отчёт уточняются отдельно.

Договорную стоимость рассчитываем после проверки проекта. На неё влияют:

• площадь и форма кровли;
• высота здания;
• класс защиты;
• тип молниеприёмной системы;
• длина и материал проводников;
• число токоотводов;
• способ крепления;
• тип и состояние кровли;
• количество мачт и отдельно стоящих опор;
• состав заземляющего устройства;
• грунт и благоустройство;
• количество металлических частей для уравнивания потенциалов;
• состав УЗИП;
• высотные, земляные и огневые работы;
• объём измерений и документов.

Цена за метр проводника не показывает стоимость системы целиком. Она не учитывает проектные узлы, мачты, заземлитель, подъём, защиту кровли и измерения.

В предложении разделяем материалы, монтаж на кровле, фасадные работы, заземление, УЗИП, измерения и документацию.

От чего зависит срок

Срок нашей работы зависит от площади, количества токоотводов, типа креплений и земляных работ. На график также влияют:

• готовность проекта;
• поставка компонентов;
• допуск на кровлю;
• погодные условия;
• готовность фасада;
• доступ к электрощитам;
• согласование огневых работ;
• работа кровельного и благоустроительного подрядчиков;
• предъявление скрытых работ;
• организация измерений.

Проектные изменения и устранение строительных дефектов считаем отдельно от монтажного графика.

Нормативная основа

Федеральный закон № 123-ФЗ называет устройство молниезащиты одним из способов исключения источников зажигания в горючей среде. Если решение входит в раздел проекта «Мероприятия по обеспечению пожарной безопасности», монтаж сопоставляем и с принятыми в нём границами защиты.

Для конкретного проекта могут применяться:

• ГОСТ Р МЭК 62305-1-2010 с общими принципами защиты;
• ГОСТ Р МЭК 62305-2-2010 с оценкой риска;
• ГОСТ Р 59789-2021 для защиты зданий, людей и животных;
• ГОСТ Р МЭК 62305-4-2016 для электрических и электронных систем;
• ГОСТ Р 50571.5.54-2024 для заземляющих устройств и защитных проводников;
• ГОСТ IEC 61643-11-2013 с требованиями и методами испытаний низковольтных УЗИП;
• ГОСТ IEC 61643-12-2022 с принципами выбора, размещения и координации низковольтных УЗИП;
• СО 153-34.21.122-2003 или РД 34.21.122-87, если их применение обосновано проектом и условиями объекта.

Перечень уточняем по назначению, году проектирования и стадии работ. Старую категорию и современный класс защиты не смешиваем.

Работы по молниезащите не входят отдельной строкой в актуальный перечень лицензируемых МЧС работ по постановлению Правительства РФ № 1128, действующему до 1 сентября 2032 года. У ООО «Секьюрити Вэй» есть лицензия МЧС Л014-00101-77/02072790, реестровый номер 77-06-2025-001224 от 4 апреля 2025 года, на девять перечисленных видов работ, но этот реквизит сам по себе не подтверждает право или квалификацию именно для монтажа молниезащиты. Полная запись доступна в разделе «Реквизиты и лицензии».

Кто монтирует и проверяет систему

Монтаж на кровле и фасаде выполняют специалисты с допусками, которые требуются для конкретных условий и способа доступа; земляную и электротехническую части распределяем по ролям в проекте производства работ. Наличие высотного допуска, электролаборатории и поверенных приборов подтверждаем для конкретного договора, не приписывая их всей компании без документов.

Для контроля применяют визуальный осмотр, проверку непрерывности соединений и измерения заземляющего устройства по программе работ. Прибор, метод, условия и точки фиксируются в протоколе. Скрытые соединения фотографируем и предъявляем до закрытия, потому что после засыпки их нельзя достоверно оценить внешним осмотром.

Границы ответственности и гарантия

SEC-WAY отвечает за согласованный монтаж и документы. Мы не отвечаем за ошибки исходного проекта, скрытые дефекты кровли, неизвестные подземные сети, неподтверждённое существующее заземление и изменения третьих лиц.

Система снижает риск, но не даёт абсолютной гарантии отсутствия ущерба при любом разряде. Результат оценивают по проекту, качеству монтажа и данным контроля.

Гарантийный срок, порядок обращения и границы ответственности закрепляем в договоре. При неизменном проекте и условиях эксплуатации устраняем недостаток выполненного SEC-WAY монтажа в пределах согласованного объёма.

Гарантия не распространяется на механические повреждения, коррозию из-за несогласованного сочетания материалов, работы на кровле после сдачи, вмешательство третьих лиц и оборудование вне условий изготовителя.

Частые вопросы

Получить расчёт

Пришлите для первичной оценки описание объекта и безопасные фотографии без ограниченных сведений. Проект, планы кровли и фасадов, спецификацию и исполнительные схемы передавайте через согласованный защищённый канал. Укажите высоту здания, тип покрытия и состояние заземляющего устройства.

Инженер SEC-WAY проверит материалы и подготовит предложение с отдельными объёмами внешней защиты, заземления, УЗИП, измерений и исполнительной документации.
