Обследование строительных ферм

Когда требуется обследование фермы

• заметен прогиб, искривление пояса или смещение узла;
• повреждены раскос, стойка, фасонка, сварной шов или болтовое соединение;
• появилась коррозия стали, трещина бетона, оголение арматуры или разрушение защитного слоя;
• демонтирована, перенесена или деформирована связь покрытия;
• на ферму подвесили инженерные сети, оборудование, потолок или технологическую площадку;
• изменились снеговые, технологические либо иные нагрузки;
• планируется реконструкция, замена кровельного пирога, установка солнечных панелей или изменение назначения;
• после удара, протечки, перегрева, вибрации или длительного простоя нужен технический вывод;
• чертежи отсутствуют либо фактическая решётка и узлы отличаются от проекта;
• требуется определить границы ремонта и исходные данные для усиления.

Для общего стального каркаса с колоннами, балками и соединениями подходит обследование металлоконструкций. Если нужно проверить совместную передачу нагрузки на стены, колонны и фундамент, предметом становится обследование несущих конструкций.

Когда фермы являются лишь одной частью задачи по цеху или складу, их включают в программу обследования промышленного здания вместе с колоннами, покрытиями, фундаментами и эксплуатационными воздействиями.

Что определяет работу фермы

Опоры

Фиксируем положение опорных узлов, длину и характер опирания, состояние опорных столиков, анкеров и закладных деталей. Проверяем, не препятствуют ли проектным перемещениям посторонние детали и не возникло ли непредусмотренное смещение.

Пояса

Осматриваем верхний и нижний пояса по длине, в местах стыков и приложения нагрузки. Контролируем изгибы, местные деформации, потерю сечения, трещины и повреждения. Для железобетона отдельно оцениваем трещины, защитный слой и доступные признаки состояния арматуры.

Решётка

Проверяем раскосы и стойки, их прямолинейность, сечение и включение в узлы. Повреждённый или удалённый элемент решётки нельзя рассматривать изолированно: усилия перераспределяются между соседними элементами.

Узлы

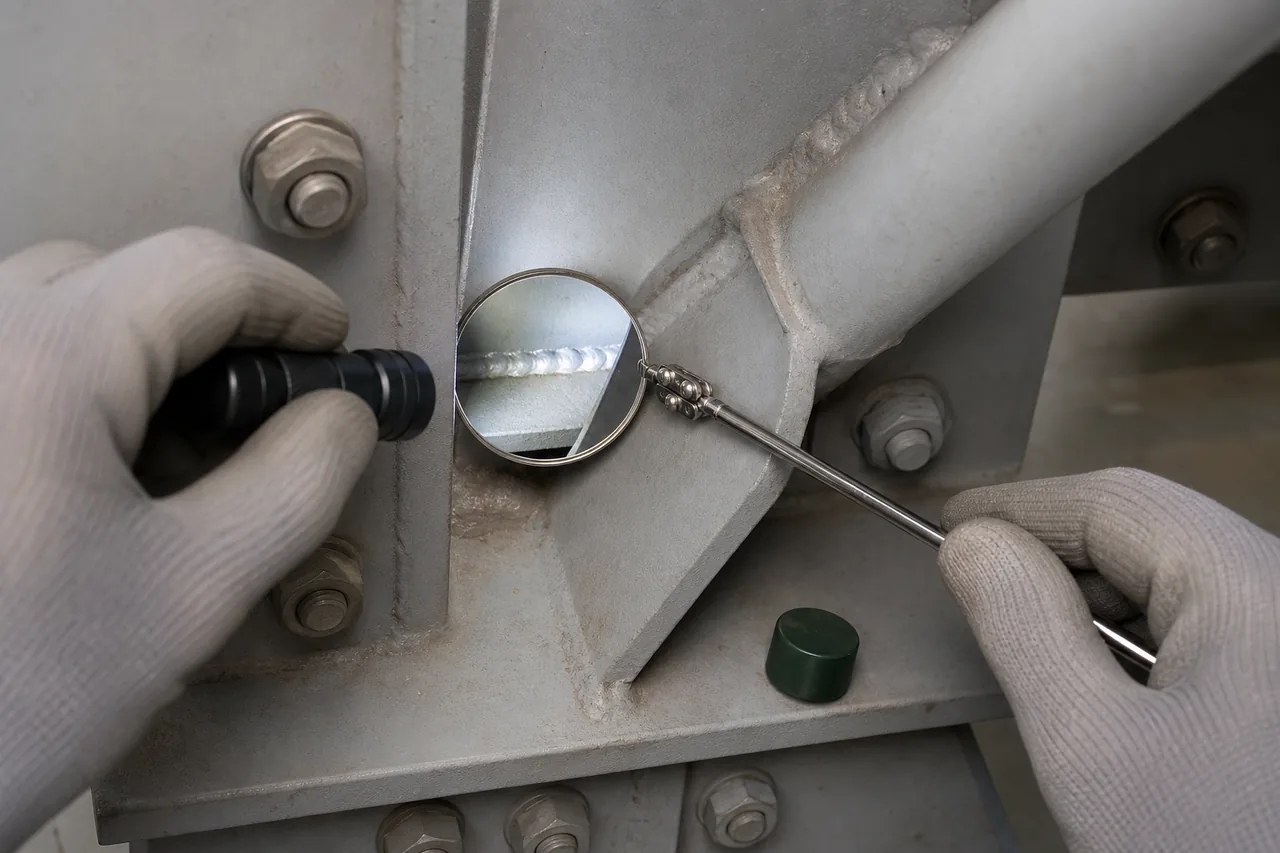

Сопоставляем геометрию осей элементов, фасонки, сварные швы, болты, закладные и монтажные стыки. Отмечаем эксцентриситеты, непроектные отверстия, подрезки, повторную сварку, ослабление крепежа и следы относительного смещения.

Раскрепление из плоскости

Проверяем связи и точки крепления к прогонам или другим удерживающим элементам. Без них сжатый пояс может потерять устойчивость из плоскости даже при приемлемом состоянии отдельных стержней.

Нагрузка и расчётная схема

Фиксируем покрытие, подвесы, оборудование, снеговые мешки, технологические воздействия и изменения после монтажа. Для расчётной проверки используем фактическую геометрию, состояние и закрепления, а допущения перечисляем отдельно.

Главный принцип: нельзя проверять только один стержень

При обследовании собираем доказательства по связанной последовательности:

1. Опоры и пролёт. Где начинается и заканчивается работа конструкции.
2. Пояса. Как воспринимаются основные растягивающие и сжимающие усилия.
3. Решётка. Как нагрузка передаётся между поясами.
4. Узлы. Совпадают ли фактические соединения с принятой схемой.
5. Раскрепление. Удерживается ли ферма из плоскости.
6. Нагрузка. Что реально действует на покрытие и узлы.
7. Расчётный вывод. Как дефекты и изменения влияют на поставленный вопрос.

Так дефект не превращается в абстрактный перечень. Заказчик видит, какой элемент затронут, как он связан с системой и какие данные ограничивают вывод.

Что получает заказчик

Для согласованной фермы или группы однотипных ферм результат обычно включает:

• схему расположения и идентификацию обследованных конструкций;
• фактическую геометрию, пролёт, опоры и доступные сечения;
• привязанную ведомость дефектов и фотофиксацию;
• состояние поясов, решётки, узлов и раскреплений;
• результаты согласованных измерений и специального контроля;
• перечень фактических нагрузок и расчётных допущений;
• расчётную проверку, если она включена и исходных данных достаточно;
• вывод по поставленному техническому вопросу;
• ограничения, рекомендации по эксплуатации, дополнительному контролю, ремонту или проектированию усиления.

Обследование не является проектом усиления. Схемы временного крепления, рабочие чертежи, спецификации и порядок монтажа разрабатываются отдельным заданием.

Стоимость от 20 000 ₽

Ориентир относится к одной доступной ферме ограниченного пролёта и одному техническому вопросу.

В базовый состав входят:

• проверка одного комплекта доступных документов;
• краткая программа и один выезд в Москве;
• осмотр одной фермы при безопасном штатном доступе;
• контрольные обмеры пролёта, геометрии, опор и доступных элементов;
• проверка доступных поясов, решётки, узлов и связей;
• фотофиксация и ограниченная ведомость дефектов;
• техническая записка или ограниченный отчёт без полной расчётной модели.

Цена имеет статус предварительного рыночного ориентира и не является публичной офертой. Итоговый состав и стоимость фиксируем после проверки пролёта, высоты, количества ферм и задачи.

Что влияет на стоимость

• число, пролёт, высота и различия между фермами;
• сталь, железобетон или комбинированная конструкция;
• отсутствие КМ, КМД, КЖ и исполнительных схем;
• автовышка, леса, канатный доступ, ограждение зоны и окна производства;
• сплошная геодезия, мониторинг прогибов и положения узлов;
• зачистка покрытий, вскрытия и последующее восстановление;
• ультразвуковой, магнитный, капиллярный или иной контроль соединений;
• определение свойств металла, бетона или арматуры;
• восстановление расчётной схемы и проверка нескольких сочетаний нагрузок;
• проект ремонта или усиления, смета, экспертиза и сопровождение третьих лиц.

Какие материалы прислать

Для предварительной оценки достаточно фотографий общего вида, опор, узлов и дефекта, примерного пролёта, высоты расположения и описания задачи. Если есть, приложите:

• планы, разрезы, схемы покрытия, КМ, КМД или КЖ;
• данные о профилях, стали, бетоне, арматуре, сварке и болтах;
• сведения о кровле, подвесах, оборудовании и других нагрузках;
• исполнительные документы, акты монтажа и предыдущие заключения;
• историю протечек, ремонтов, ударов и изменений эксплуатации;
• требования проектировщика или технического заказчика.

Неподтверждённые размеры и нагрузки не подменяем проектными значениями без оговорки. Их измеряют либо используют как допущение с понятной границей применения.

Как проходит работа

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

6 этаповв естественном порядке

01Ставим вопрос и…

02Восстанавливаем…

03Проводим осмотр и…

04Выполняем целевые…

05Проверяем нагрузку и…

06Передаём вывод и…

1. Этап 01⌕
   Ставим вопрос и обозначаем фермы

   Определяем, требуется ли оценить дефект, проверить новую нагрузку, установить границы ремонта или собрать данные для проектирования. Нумеруем конструкции и фиксируем доступ.

2. Этап 02◇
   Восстанавливаем исходную схему

   Проверяем пролёт, опоры, очертание, панели, пояса, решётку, узлы и связи. Сопоставляем чертежи с фактическим объектом и отмечаем расхождения.

3. Этап 03✎
   Проводим осмотр и обмеры

   Двигаемся от опоры через узлы и элементы к противоположной опоре. Фиксируем дефекты с привязкой, а не отдельными фотографиями без адреса.

4. Этап 04✓
   Выполняем целевые измерения

   Контролируем геометрию, сечения и параметры, которые влияют на вопрос. Специальный контроль назначаем для конкретных узлов и дефектов.

5. Этап 05↗
   Проверяем нагрузку и работу системы

   Сопоставляем фактическое покрытие, подвесы и оборудование со схемой фермы. При достаточных данных выполняем согласованный расчёт; при нехватке данных указываем, что следует уточнить.

6. Этап 06▣
   Передаём вывод и ограничения

   Разделяем установленный факт, расчётное допущение и рекомендацию. Показываем, какие действия относятся к эксплуатации, какие — к ремонту, а какие требуют проекта.

Команда и средства контроля

Работу выполняют специалисты по обследованию и расчёту строительных конструкций в составе, соответствующем заданию. В зависимости от материала и вопроса могут применяться обмерный инструмент, геодезические приборы, оборудование неразрушающего контроля и расчётные средства.

Наличие прибора не заменяет инженерную логику. В результате должны быть понятны точка контроля, метод, исходные данные, погрешность или ограничение и влияние измерения на вывод.

Ошибки, которые искажают результат

• измерить общий прогиб и не проверить строительный подъём и опоры;
• осмотреть пояса, но пропустить раскосы, стойки и фасонки;
• не заметить отсутствующую связь из плоскости;
• принять оси элементов по схеме без фактического обмера узла;
• считать подвесы и оборудование несущественными без оценки нагрузки;
• распространить состояние одной доступной фермы на все конструкции;
• сделать расчёт по проектным сечениям, не учитывая потерю металла;
• предложить усиление без отдельного проекта и порядка безопасного монтажа.

Границы и гарантия

Вывод относится к указанным фермам, доступным участкам, нагрузкам и состоянию на дату обследования. Закрытые узлы, скрытые поверхности, недоступные опоры и непроверенные однотипные конструкции перечисляем отдельно. При признаках непосредственной опасности заказчик организует ограничение зоны и решение ответственного лица; обследование не заменяет эксплуатационные меры.

Гарантия SEC-WAY действует 6 месяцев на выполненную нами работу. Недостаток документа, возникший по нашей вине при неизменных исходных данных и задании, исправим без дополнительной оплаты. Гарантия не распространяется на последующие перегрузки, коррозию, аварию, демонтаж связей, изменение покрытия и решения третьих лиц.

Частые вопросы

Получить программу обследования

Пришлите фотографии и опишите решение, которое предстоит принять. Мы отделим локальный осмотр от полного обследования, обозначим доступ, методы, результат и стоимость до начала работ.
