Обследование металлоконструкций

Когда обращаются за обследованием

• на стали появилась коррозия, заметная потеря сечения, вмятина, изгиб или следы удара;
• в сварном шве видны трещины, непровар или разрушение, а в болтовом соединении — смещение либо отсутствующий крепёж;
• колонна отклонилась, балка прогнулась, связи деформированы или фактическая схема отличается от проекта;
• планируется увеличить нагрузку, установить оборудование, подвесить инженерные сети или изменить назначение помещения;
• конструкции долго работали при увлажнении, химическом воздействии, вибрации или перепадах температуры;
• после ремонта, монтажа или демонтажа соседних элементов требуется проверить сохранённую систему;
• проектные чертежи отсутствуют либо не соответствуют фактическим профилям и узлам;
• необходимо определить границы ремонта и подготовить исходные данные для проектировщика.

Если задача охватывает совместную работу перекрытий, стен, колонн и фундаментов, полезнее обследование несущих конструкций. Для реконструкции сначала формируют единый перечень проектных изменений и проверок в рамках обследования здания перед реконструкцией.

Если стальной каркас является частью вывески, щита или стелы и нужно проследить передачу нагрузки через крепления в фасад, опору либо фундамент, подходит экспертиза рекламных конструкций.

Если предметом проверки является целая стропильная или подстропильная система, отдельное обследование строительных ферм связывает опоры, пояса, решётку, узлы и раскрепление из плоскости.

Что именно проверяем

Конструктивную схему и связи

Сопоставляем фактическое расположение колонн, балок, прогонов, распорок и связей с имеющимися чертежами. Отмечаем демонтированные или добавленные элементы, изменения опирания, эксцентриситеты и участки, где усилие передаётся иначе, чем предполагалось проектом.

Геометрию и фактическое сечение

Измеряем доступные размеры профилей и элементов. Фиксируем прогибы, изгибы, местные выпучивания, отклонения и повреждения. При коррозии определяем не только площадь ржавого пятна, но и остаточную толщину в характерных и наиболее повреждённых точках.

Сварные и болтовые соединения

Осматриваем швы, околошовную зону, фасонки, опорные столики, фланцы, болты и анкеры. Отдельно отмечаем трещины, разрывы, смещения, непроектные подрезки, прожоги и следы повторной сварки. Специальный неразрушающий контроль назначаем только для конкретного соединения и задачи.

Деформации и устойчивость

Проверяем положение элемента и удерживающих его связей. Для сжатой колонны или пояса недостаточно знать марку стали и площадь сечения: на результат влияют расчётная длина, закрепление, начальные искривления и работа соседних элементов.

Нагрузки и расчётную модель

Уточняем фактическое использование участка: оборудование, складирование, подвесы, технологические и климатические воздействия. При достаточных исходных данных выполняем согласованную расчётную проверку. В модели используем измеренные размеры и дефекты, а допущения перечисляем в результате.

Почему одного измерения толщины недостаточно

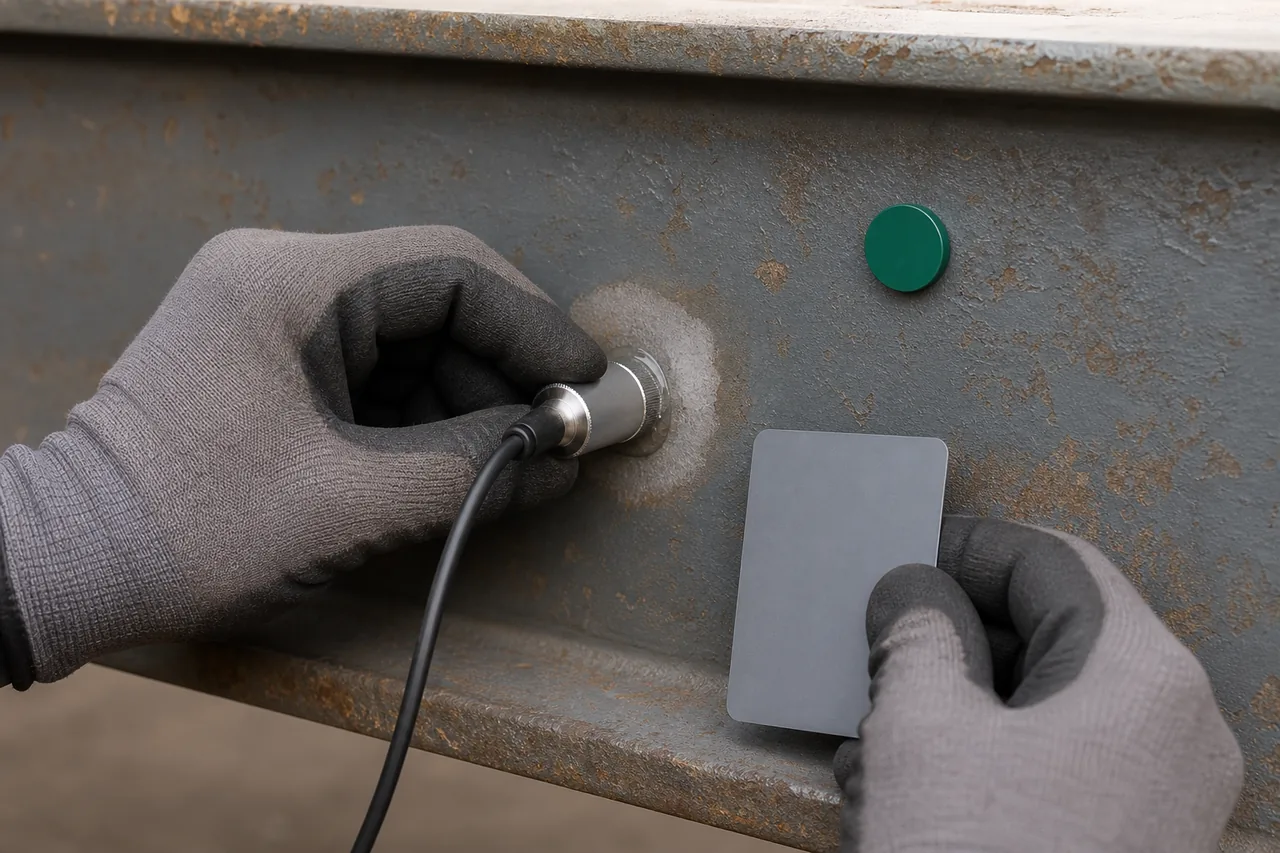

Толщиномер отвечает на локальный вопрос о металле в точке измерения. Он не показывает автоматически, как передаётся нагрузка, удерживается ли колонна связями, работает ли опорный узел и не потерял ли элемент устойчивость. Обратная ситуация тоже возможна: заметная поверхностная коррозия покрытия не всегда означает критическую потерю несущей способности.

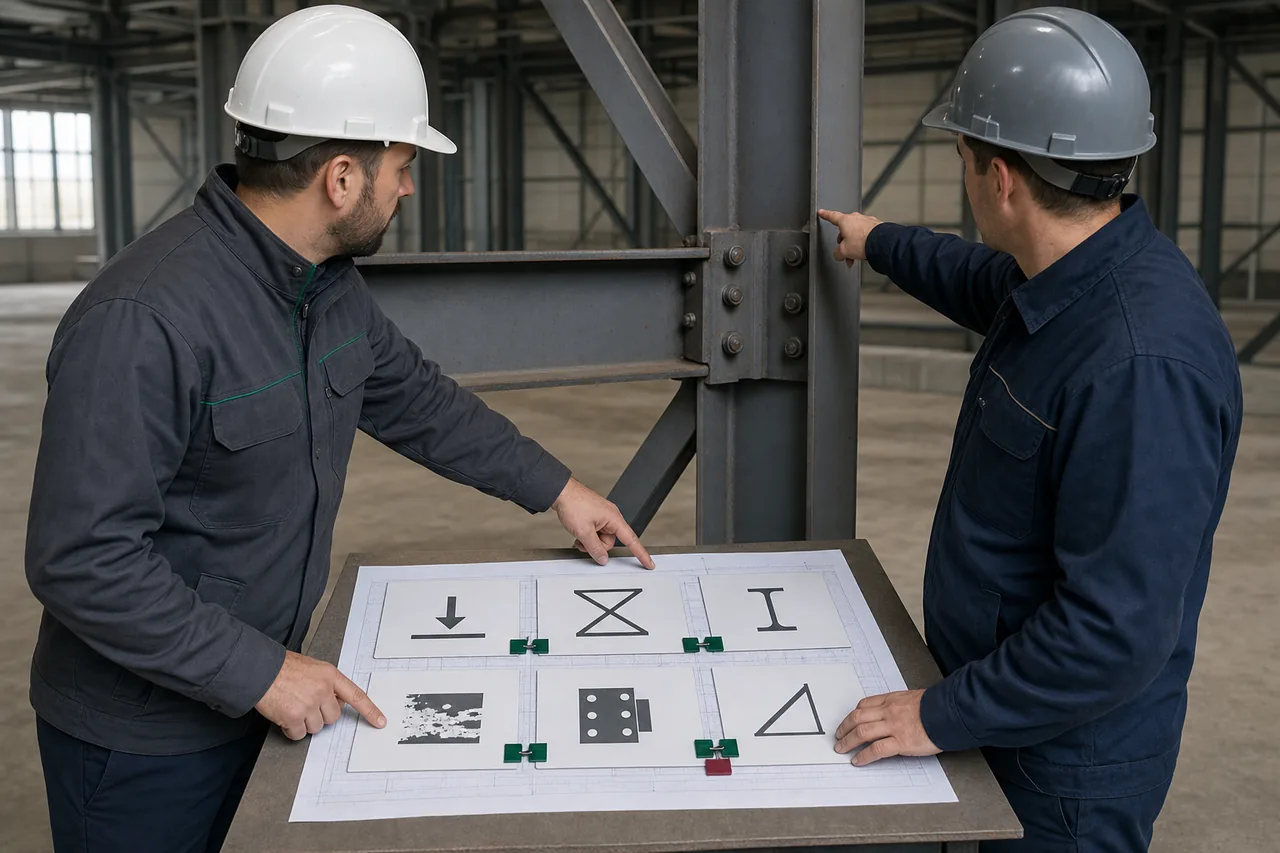

Поэтому доказательства собираются в одной последовательности:

1. Нагрузка и назначение. Для какого режима нужен вывод.
2. Схема и закрепления. Как усилие проходит через балки, колонны, связи и опоры.
3. Сечение и материал. Какие размеры и свойства можно подтвердить.
4. Соединения. Передают ли узлы усилия без выявленных опасных дефектов.
5. Геометрия. Есть ли прогиб, крен, местная или общая потеря устойчивости.
6. Расчёт и ограничения. Что подтверждают данные и где остаётся неопределённость.

Результат работы

Состав документа зависит от цели и программы обследования. Для согласованного контура обычно передаём:

• схему обследованных элементов и доступных участков;
• привязанную фотофиксацию и ведомость дефектов;
• фактические размеры, деформации и результаты целевых измерений;
• описание состояния соединений, опираний и системы связей;
• использованные нагрузки, расчётные предпосылки и допущения;
• вывод по поставленному техническому вопросу;
• ограничения результата и перечень зон, которые не удалось проверить;
• рекомендации по эксплуатации, дополнительному контролю, ремонту или проектированию усиления.

Обследование не заменяет проект ремонта или усиления. Если расчёт показывает недостаточность либо обнаружен опасный дефект, проектные решения разрабатываются отдельным заданием.

Что входит в базовую стоимость

Стоимость — от 20 000 ₽ за обследование одного доступного локального элемента или соединения.

В базовый состав входят:

• проверка одного комплекта исходных материалов;
• постановка одного технического вопроса и краткая программа;
• один выезд в Москве при штатном безопасном доступе;
• визуальный осмотр одного элемента или узла;
• контрольные обмеры и целевое измерение остаточной толщины в доступных точках;
• привязанная фотофиксация и перечень дефектов;
• техническая записка или ограниченный отчёт с выводом по обследованной зоне.

Это предварительный рыночный ориентир, а не публичная оферта. Итоговую цену закрепляем после проверки задачи и доступа.

Что увеличивает стоимость

• несколько типов элементов, рам, этажей или корпусов;
• восстановление фактической схемы при отсутствии чертежей;
• сплошные обмеры, геодезическая съёмка или длительный мониторинг;
• подъёмная техника, промышленный альпинизм, ограждение зоны и ночные работы;
• зачистка металла, вскрытия огнезащиты или отделки и последующее восстановление;
• ультразвуковой, магнитный, капиллярный или иной специальный контроль соединений;
• лабораторное определение свойств материала;
• расчёт нескольких элементов, узлов, сочетаний нагрузок или пространственной модели;
• работа на действующем производстве и согласование допусков;
• проект ремонта или усиления, смета, экспертиза и сопровождение третьих лиц.

Дополнительные методы не включаем автоматически. Сначала формулируем, какой вопрос должен закрыть каждый метод и как его результат повлияет на вывод.

Какие исходные данные помогают начать

Для первичной оценки достаточно фотографий, адреса, назначения объекта и описания задачи. Если есть, приложите:

• планы, разрезы, схемы КМ и КМД;
• сведения о профилях, стали, сварке, болтах и антикоррозионной защите;
• данные о фактических нагрузках и установленном оборудовании;
• акты монтажа, предыдущих обследований и ремонтов;
• фотографии дефектов с общим видом и масштабом;
• сведения об аварии, протечке, ударе, перегреве или изменении эксплуатации;
• требования проектировщика, собственника, арендатора или страховой организации.

Отсутствие полного архива не мешает первичной консультации. Но неподтверждённые данные нельзя незаметно подставить в расчёт: их либо измеряют, либо задают как допущение с понятным ограничением.

Как проходит работа

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

6 этаповв естественном порядке

01Формулируем…

02Проверяем документы…

03Осматриваем…

04Выполняем целевые…

05Сопоставляем данные…

06Передаём вывод и…

1. Этап 01⌕
   Формулируем технический вопрос

   Отделяем общий интерес к состоянию металла от решения, которое предстоит принять. Фиксируем элемент, режим нагрузки, ожидаемый документ и границы ответственности.

2. Этап 02◇
   Проверяем документы и составляем программу

   Сопоставляем чертежи, историю эксплуатации и фотографии. Выбираем точки обмеров, соединения и участки с повышенным риском. Заранее согласуем доступ, безопасность и необходимость зачистки.

3. Этап 03✎
   Осматриваем конструктивную схему

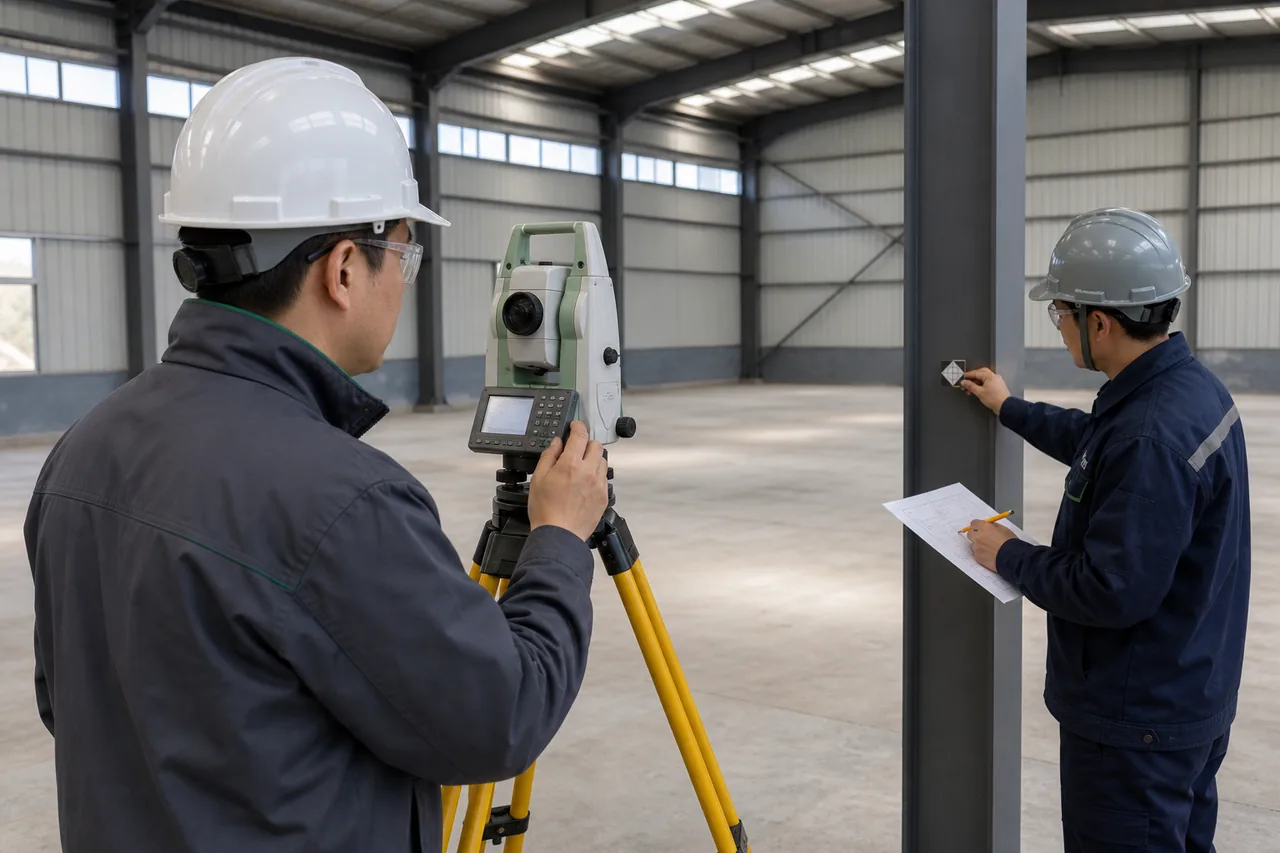

   На объекте сначала проверяем положение элемента в каркасе, опирание и связи. Затем фиксируем геометрию, повреждения, коррозию и состояние доступных узлов.

4. Этап 04✓
   Выполняем целевые измерения

   Измеряем параметры, необходимые для ответа: сечение, остаточную толщину, деформацию или положение элемента. Специальный контроль и лабораторию подключаем по программе, а не ради количества приборов.

5. Этап 05↗
   Сопоставляем данные с работой конструкции

   Связываем нагрузку, схему, сечение, соединения и деформации. При достаточных данных выполняем расчётную проверку; при недостаточных перечисляем, какие сведения влияют на решение.

6. Этап 06▣
   Передаём вывод и границы применения

   В документе разделяем установленный факт, расчётное допущение и рекомендацию. Объясняем, какие меры относятся к эксплуатации, какие — к ремонту, а какие требуют отдельного проекта.

Кто выполняет и чем пользуется команда

Задачу ведут специалисты по обследованию и расчёту строительных конструкций в пределах согласованного задания. Конкретный состав команды и методы определяем после знакомства с объектом.

В работе могут применяться измерительный инструмент, толщиномер, оборудование для неразрушающего контроля, геодезические приборы и расчётные средства. Название прибора или программы само по себе не является доказательством: в отчёте важны проверяемые исходные данные, метод, точки контроля и связь результата с техническим выводом.

Типичные ошибки, из-за которых вывод становится ненадёжным

• измерить толщину в удобной точке, но пропустить локальную язвенную коррозию;
• обследовать балку и не проверить опирание, сварной шов или болтовой узел;
• принять профиль по старому чертежу без контрольного обмера;
• оценить колонну без связей и фактической расчётной длины;
• смешать косметический дефект покрытия с потерей металла;
• использовать проектную нагрузку, не проверив фактическое оборудование и складирование;
• назвать элемент исправным при недоступных критических участках;
• выдать рекомендацию по усилению без отдельного проектного решения.

Границы ответственности и гарантия

Вывод относится к обследованным элементам, доступным зонам, указанным нагрузкам и состоянию на дату выезда. Скрытые поверхности, закрытые огнезащитой узлы и недоступные соединения отмечаем отдельно. Решения о режиме объекта принимает ответственное лицо заказчика на основании полного комплекта данных и применимых требований.

Гарантия SEC-WAY действует 6 месяцев на выполненные нами работы. Если в документе обнаружится недостаток, возникший по нашей вине при неизменных исходных данных и техническом задании, исправим его без дополнительной оплаты. Гарантия не распространяется на последующую коррозию, перегрузку, аварию, изменение конструкции и решения третьих лиц.

Частые вопросы

Обсудить обследование металлоконструкций

Пришлите фотографии общего вида и дефекта, укажите элемент и решение, которое предстоит принять. Мы проверим исходные данные, обозначим границы обследования, методы, результат и стоимость до заключения договора.
