Обследование трещин в зданиях и сооружениях

Когда нужна эта услуга

• трещина появилась недавно, увеличилась или возникла после ремонта, перепланировки либо изменения нагрузки;
• дефект расположен в стене, перекрытии, колонне, фундаменте, перемычке или узле;
• рядом ведётся строительство, выемка грунта, забивка свай или иная работа, способная влиять на объект;
• после протечки, замачивания, промерзания или просадки изменилось состояние конструкций;
• перед ремонтом нужно понять, достаточно ли заделки или требуется дополнительное обследование;
• заказчику нужна карта дефектов и технический вывод для проектировщика, управляющей организации или претензионной работы;
• разные специалисты называют разные причины, но ни одна версия не подтверждена измерениями.

Если трещины распространены по всему зданию, есть перекосы, прогибы или несколько взаимосвязанных повреждений, узкой проверки недостаточно. В таком случае состав работ формируется как техническое обследование зданий и сооружений.

При признаках непосредственной угрозы людям сначала ограничивают доступ и обращаются в эксплуатационную или аварийную службу. Коммерческое обследование не заменяет срочные защитные меры. Для объекта с признаками аварийного состояния применяется отдельное обследование аварийного здания.

Что получает заказчик

• согласованную программу и границы проверки;
• схему расположения обследованных трещин с идентификаторами;
• фотофиксацию с масштабом и привязкой к конструкции;
• ведомость измеряемых признаков на дату осмотра;
• описание материала, положения, направления, длины и доступной ширины раскрытия;
• разделение наблюдаемых фактов и инженерных гипотез о причинах;
• решение, достаточно ли разового обследования или требуется мониторинг;
• результаты дополнительных измерений и расчётов, если они включены в задание;
• техническое заключение с ограничениями, выводами и следующими действиями.

По умолчанию это несудебное техническое обследование. Судебная экспертиза требует процессуального основания, вопросов суда и подтверждённой квалификации эксперта; она не возникает автоматически из слова «экспертиза» в поисковом запросе.

Стоимость — от 40 000 ₽

Ориентир относится к одной локальной зоне одного объекта в Москве и одному согласованному техническому вопросу. Например: определить характер трещин в одной стене или группе взаимосвязанных трещин в одном помещении и решить, нужно ли дальнейшее наблюдение.

В базовый состав входят:

• проверка одного комплекта исходных материалов;
• программа локального обследования;
• один выезд при обычном доступе к зоне;
• визуальная проверка конструкции и доступных сопряжений;

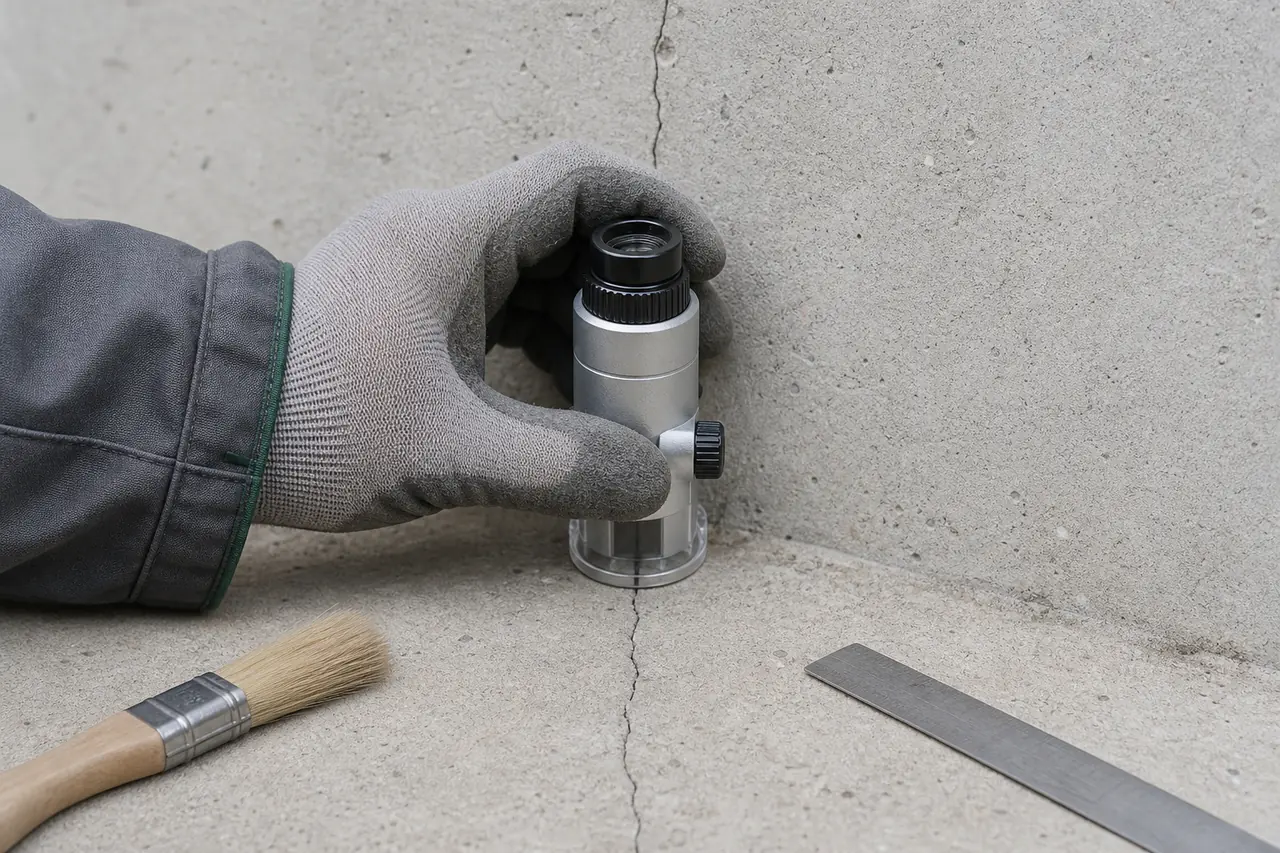

• измерение и фотофиксация доступных трещин;
• схема расположения дефектов;
• техническая записка с выводами, ограничениями и следующим шагом;
• один цикл исправления фактических недостатков работы SEC-WAY.

Это предварительный рыночный ориентир, а не публичная оферта. Мониторинг, повторные выезды, расчёты и дополнительные исследования оцениваются после проверки объекта и задачи.

Что не входит в базовую цену

• длительное наблюдение и автоматическая регистрация изменений;
• геодезические измерения осадок, кренов и перемещений здания;
• обследование грунтов и фундаментов, шурфы и инженерно-геологические изыскания;
• вскрытия, демонтаж и восстановление отделки;
• лабораторные испытания материалов и отбор образцов;
• поверочный расчёт конструкции или модели здания;
• высотный доступ, подъёмная техника и работы в опасных зонах;
• проект ремонта, усиления или стабилизации основания;
• смета восстановительных работ;
• судебная экспертиза, участие в заседаниях и рецензирование чужого заключения.

Разовый осмотр или мониторинг

Разовый осмотр отвечает на вопросы о положении, форме и размере трещины на конкретную дату. Он может выявить очевидную связь с отделочным слоем, узлом сопряжения, повреждением материала или локальной нагрузкой. Но по одному измерению нельзя установить скорость и направление развития.

Мониторинг нужен, когда решение зависит от динамики: продолжается ли раскрытие, связано ли изменение с температурой или режимом эксплуатации, совпадает ли оно с осадками и перемещениями. Тогда заранее согласуются точки, метод фиксации, периодичность, условия наблюдения и критерий завершения.

Простой разрушаемый маяк показывает факт относительного движения после установки, но не всегда даёт величину, направление и время изменения. Если этих данных недостаточно для решения, применяется измерительный метод с журналом наблюдений. Оборудование и точность выбираются под ожидаемое изменение и материал конструкции, а не по универсальному шаблону.

Какие данные нужны

Для первичной оценки пришлите общую фотографию помещения или фасада, крупные планы трещин с масштабом, план объекта и краткую хронологию: когда дефект заметили и что происходило до его появления.

До начала работы полезны:

• адрес, назначение и режим эксплуатации объекта;
• планы, разрезы, конструктивные чертежи и сведения о материале;
• фотографии разных дат, если они сохранились;
• прежние заключения, журналы наблюдений и акты ремонта;
• данные о перепланировках, новых проёмах, оборудовании и изменении нагрузок;
• сведения о протечках, замачивании, промерзании и авариях;
• информация о соседнем строительстве и земляных работах;
• доступ к обеим сторонам конструкции и сопряжённым элементам, если он возможен;
• решение, которое заказчик должен принять по результату.

Не ремонтируйте и не закрашивайте трещину до первичной фиксации, если нет необходимости немедленно обеспечить безопасность. Потерянная геометрия и следы развития усложняют установление механизма.

Как проходит обследование

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

6 этаповв естественном порядке

01Формулируем…

02Восстанавливаем…

03Наносим дефекты на…

04Проверяем…

05Назначаем…

06Формируем заключение

1. Этап 01⌕
   Формулируем технический вопрос

   Отделяем задачу ремонта от задачи безопасности, претензионной проверки и судебного исследования. Фиксируем объект, конструкции, зону и требуемый документ.

2. Этап 02◇
   Восстанавливаем хронологию

   Сопоставляем даты появления и изменения трещин с ремонтом, нагрузками, протечками, температурными периодами и работами рядом с объектом. Хронология формирует версии, но сама по себе не доказывает причину.

3. Этап 03✎
   Наносим дефекты на схему

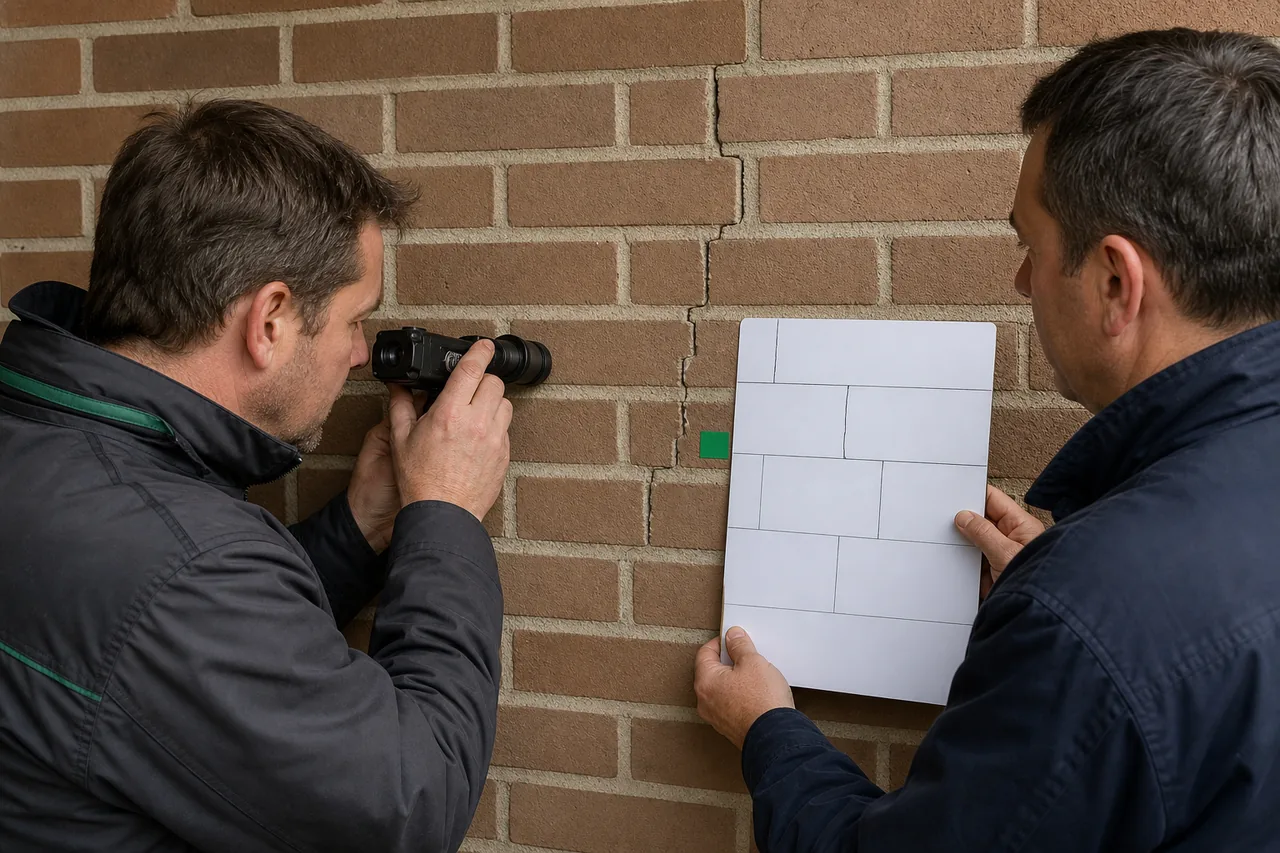

   Каждой трещине присваиваем идентификатор. Фиксируем конструкцию, положение относительно опор и проёмов, направление, протяжённость, доступную ширину раскрытия и состояние кромок.

4. Этап 04✓
   Проверяем конструктивный контекст

   Определяем, относится ли дефект к отделке, заполнению шва, ограждающей или несущей конструкции. Проверяем сопряжения и соседние элементы, потому что источник деформации может находиться вне видимого участка.

5. Этап 05↗
   Назначаем достаточное продолжение

   По результатам первичного осмотра решаем, нужны ли повторные измерения, геодезия, проверка фундамента, определение характеристик материала или расчёт. Не добавляем исследования, которые не меняют решение.

6. Этап 06▣
   Формируем заключение

   Разделяем установленные факты, вероятные механизмы и непроверенные версии. Для каждого вывода указываем основание, границу применимости и следующее действие.

Как проверяем причину

Одинаково выглядящие трещины могут возникать по разным механизмам. Поэтому вывод не строится только на ширине раскрытия. Учитываются:

• материал и расчётная работа конструкции;
• положение трещины относительно опор, проёмов и зон передачи усилий;
• ориентация, форма, разветвление и состояние кромок;
• распределение похожих дефектов по объекту;
• история нагрузок, ремонта, увлажнения и температурных воздействий;
• наличие перемещений основания, перекосов и смежных деформаций;
• изменение параметров во времени;
• результаты расчёта и дополнительных исследований, если без них версия не проверяется.

Если повреждение связано с основанием, дальнейший шаг — обследование фундамента. Если требуется проверить, выдерживает ли повреждённый элемент действующие нагрузки, выполняется отдельный поверочный расчёт конструкции.

Ошибки, которые искажают вывод

Измерить только самое широкое место

Без схемы, даты, положения и условий измерения число не объясняет работу конструкции и не позволяет сопоставить наблюдения.

Назначить причину по рисунку трещины

Характерная форма помогает сформировать гипотезу, но не исключает другой механизм. Версию проверяют конструктивной схемой, хронологией и достаточными измерениями.

Считать любой маяк полноценным мониторингом

Факт разрушения маяка не всегда показывает величину и направление движения. Метод выбирают исходя из решения, которое нужно принять.

Заделать трещину до фиксации

Ремонт скрывает часть признаков. Если причина сохраняется, дефект может появиться рядом, а исходное состояние уже невозможно восстановить.

Заказать расчёт без фактических данных

Модель, построенная на неподтверждённых размерах, материале и опирании, проверяет допущения, а не существующую конструкцию. При недостатке данных сначала проводят инструментальное обследование здания.

Что влияет на цену и срок

• число зон, конструкций и уровней здания;
• доступ к поверхности и сопряжённым элементам;
• необходимость снять отделочный слой или организовать высотный доступ;
• наличие планов, истории дефекта и прежних измерений;
• требуемая точность и продолжительность наблюдения;
• геодезия, обследование фундамента и лабораторные испытания;
• поверочные расчёты и варианты нагрузки;
• формат результата: техническая записка, заключение для проектировщика или материал для претензии;
• повторные выезды и участие представителей сторон.

Срок SEC-WAY называем после согласования программы. Время наблюдения зависит от ожидаемого процесса и не маскируется под срок подготовки заключения.

Ответственность и гарантия

SEC-WAY отвечает за выполненные измерения, их фиксацию и выводы в пределах согласованной программы, доступных зон и переданных данных. В течение шести месяцев без доплаты исправляем недостатки своей работы при неизменном техническом задании.

Мы не гарантируем состояние скрытых участков, достоверность чужих документов и отсутствие дальнейших изменений после даты обследования. Рекомендация по ремонту не заменяет проект усиления. Если подтверждён дефицит несущей способности, техническое решение оформляется отдельным проектом после проверки исходных данных.

Частые вопросы

Обсудить трещины на объекте

Пришлите общий вид зоны, крупные фотографии с масштабом, план и краткую хронологию. Мы отделим локальный осмотр от полного обследования, объясним, нужен ли мониторинг, и подготовим состав работ с фиксированными границами.
