Обследование дымовой трубы

Когда требуется обследование

• появились трещины, сколы, разрушение кладки или защитного слоя;
• видны коррозия, потёки, разрывы покрытия или деформация металлических элементов;
• труба имеет крен, вибрацию или необычные перемещения при ветре;
• выпадают фрагменты футеровки, меняется тяга или растёт температура наружной поверхности;
• образуются конденсат, наледь, высолы или химически активные отложения;
• повреждены лестницы, площадки, ограждения, светоограждение или молниезащита;
• меняются котлы, топливо, температура, влажность или состав отходящих газов;
• планируется ремонт, реконструкция, усиление либо демонтаж;
• отсутствует часть исполнительной документации и нужно восстановить фактическую схему;
• требуется определить техническое состояние после длительного простоя или аварийного воздействия.

Для дымовой трубы в составе опасного производственного объекта сначала проверяют правовой статус и цель работы. Техническое обследование не подменяет экспертизу промышленной безопасности зданий и сооружений, если она обязательна для конкретного объекта. Если одновременно оцениваются котельная, несущие конструкции и соседние корпуса, состав расширяют до обследования промышленного здания. Проверка бытового дымохода, вентиляционного канала квартиры или ресторана также имеет другой состав.

Что именно обследуем

Основание и фундамент

Фиксируем осадки, трещины, состояние опорной зоны, анкерных узлов, цоколя и водоотвода. Крен нельзя автоматически объяснять фундаментом: он может быть связан с геометрией ствола, монтажом секций, температурой или неравномерной коррозией. При признаках движения основания назначается отдельное обследование фундамента.

Несущий ствол, оболочка или башня

Для кирпичной и железобетонной трубы проверяем кладку, бетон, швы, арматуру в доступных зонах и защитные покрытия. Для стальной трубы или решётчатой башни оцениваем оболочку, пояса, стойки, раскосы, сварные и болтовые соединения. Подробный контроль локальных стальных узлов может быть выделен в обследование металлоконструкций.

Газоотводящий ствол

Проверяем доступные секции, компенсаторы, опоры, подвески, соединения и признаки потери герметичности. В многоствольной трубе каждый канал рассматривают отдельно: одинаковая наружная оболочка не означает одинаковое состояние внутренних стволов.

Футеровка и теплоизоляция

Фиксируем выпучивание, выпадение, раскрытие швов, увлажнение и следы температурного или химического воздействия. Состояние закрытой футеровки нельзя достоверно определить только снаружи; способ внутреннего доступа и останов оборудования задают программой.

Площадки и вертикальный доступ

Проверяем лестницы, площадки, ограждения, крепления, защитные дуги и переходы. Их состояние оценивают до подъёма: существующая лестница не считается безопасной только потому, что она установлена.

Молниезащита и светоограждение

Фиксируем комплектность и доступное состояние элементов. Электрические измерения, испытания заземления и проверка светоограждения выполняются специалистами соответствующего профиля по отдельному составу.

Почему наружного осмотра недостаточно

Один и тот же потёк может быть следствием атмосферной воды, конденсата из газового тракта или нарушения шва. Одинаковая коррозия может быть поверхностной либо сопровождаться критической потерей сечения. Трещина может находиться в отделочном слое, несущем стволе или футеровке.

Проверку строим как причинную цепочку:

1. Определяем тип трубы и работу каждого ствола.
2. Собираем режимы газов, топлива, остановов и ремонтов.
3. Разделяем наружный, межтрубный и внутренний осмотр.
4. Картируем дефекты по высоте и окружности.
5. Назначаем измерения только для различения конкретных причин.
6. Сопоставляем фактическую схему с нагрузками и проектом.
7. Формулируем ограничения эксплуатации и приоритет ремонта.

Что получает заказчик

В зависимости от задания передаём:

• программу и схему зон доступа;
• привязанную фотофиксацию по высоте и окружности;
• ведомость дефектов фундамента, ствола, футеровки и навесных элементов;
• результаты геодезических и инструментальных измерений;
• данные согласованных методов неразрушающего контроля;
• фактическую схему несущих и газоотводящих элементов;
• оценку технического состояния в границах выполненного обследования;
• перечень ограничений, контрольных действий и приоритетов ремонта;
• технический отчёт или заключение в согласованном формате.

Проект ремонта, усиления или демонтажа не входит автоматически. Его разрабатывают после подтверждения схемы, материалов, дефектов и расчётных условий.

Стоимость от 60 000 ₽

Ориентир относится к первому этапу обследования одной отдельно стоящей промышленной дымовой трубы в Москве при штатном доступе к основанию и документации.

В базовый состав входят:

• проверка одного комплекта проектных и эксплуатационных материалов;
• программа первого этапа;
• один выезд;
• осмотр основания и доступной наружной поверхности с земли и штатных безопасных площадок;
• фиксация доступных элементов лестниц, площадок и примыканий;
• контрольные обмеры и фотофиксация;
• первичная ведомость дефектов;
• техническая записка с программой необходимых высотных, внутренних и расчётных работ.

Это предварительный рыночный ориентир, а не публичная оферта. Полное обследование промышленной трубы обычно требует отдельного расчёта после проверки высоты, конструкции, режима и доступа.

Что увеличивает стоимость

• высота, диаметр, несколько стволов или сложная башенная схема;
• промышленный альпинизм, подъёмная техника, леса или беспилотная съёмка;
• внутренний осмотр после останова и подготовки газохода;
• межтрубное пространство с ограниченным доступом;

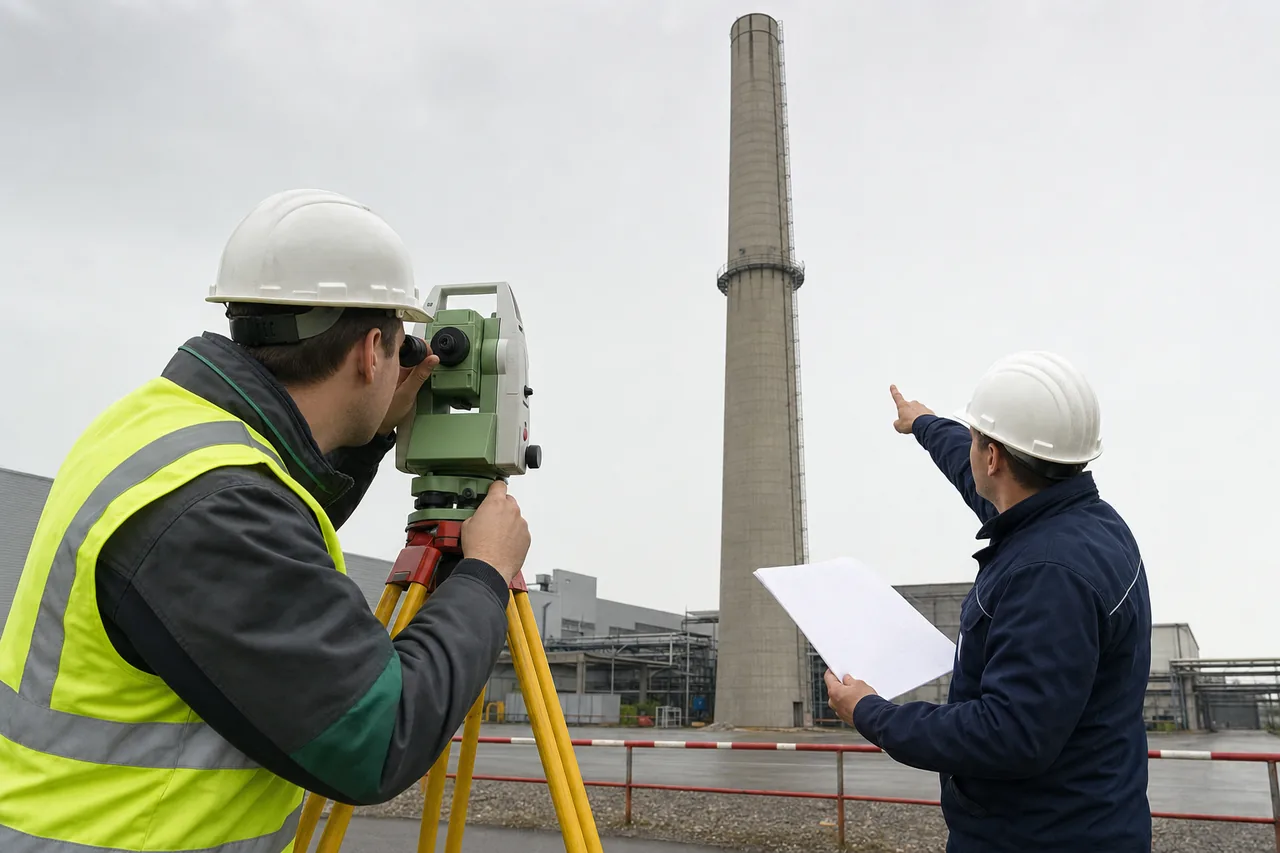

• геодезическая съёмка крена и деформаций;

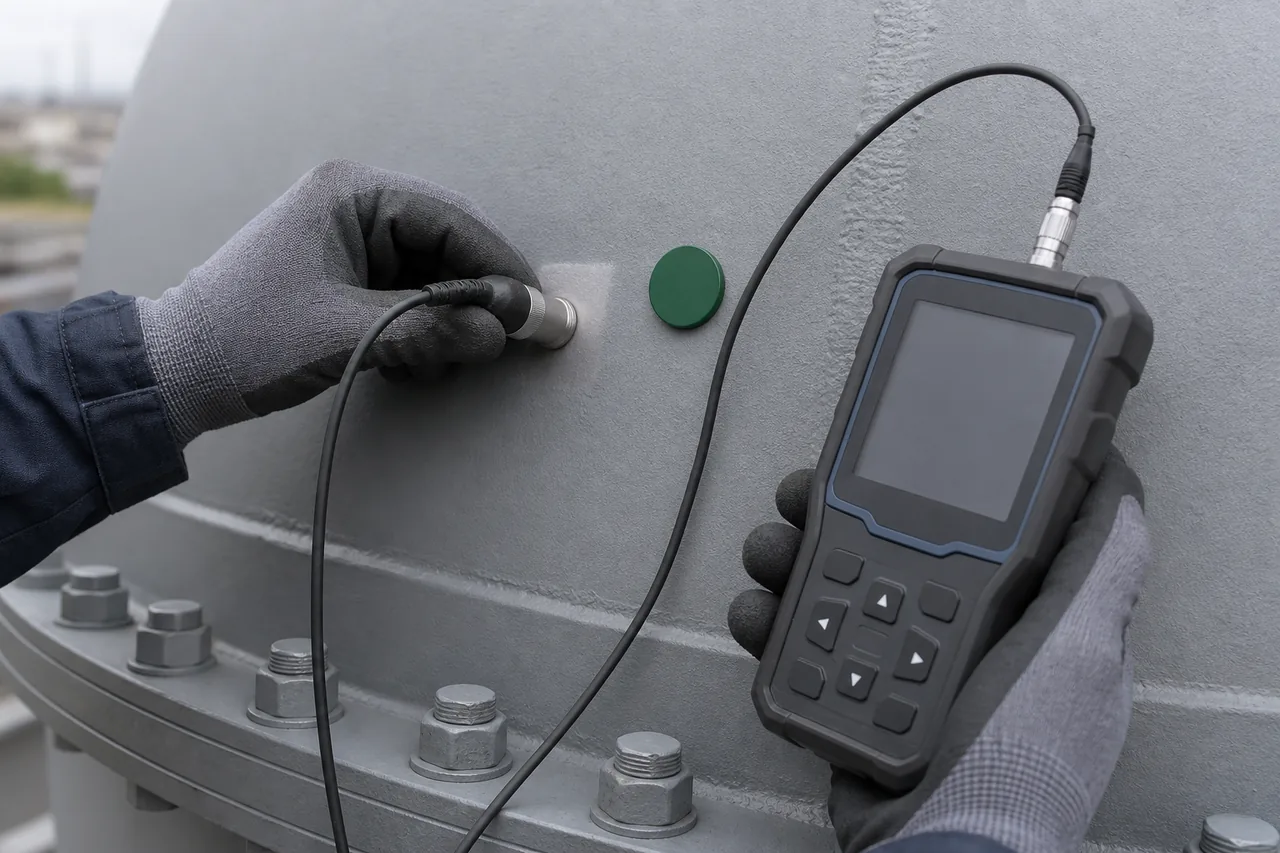

• измерение толщины металла, контроль сварных соединений и другие методы;
• отбор проб бетона, кирпича, раствора, футеровки или отложений;
• обследование фундамента и грунта;
• восстановление расчётной схемы и поверочный расчёт;
• проверка молниезащиты, заземления и светоограждения;
• режимный анализ газов, температуры и конденсации;
• экспертиза промышленной безопасности, проект ремонта или смета.

Какие данные нужны

Для расчёта первого этапа пришлите:

• паспорт и назначение трубы;
• высоту, диаметр, материал и число газоотводящих стволов;
• чертежи фундамента, ствола, футеровки, площадок и газоходов;
• сведения о котлах, топливе, температуре и составе газов;
• историю остановов, ремонтов, аварий и изменения режима;
• прежние обследования, геодезию и результаты контроля;
• фотографии дефектов с указанием отметки;
• данные о штатных площадках, лестницах и возможности остановки;
• сведения о принадлежности объекта к опасному производственному объекту;
• решение, которое предстоит принять.

Как проходит работа

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

7 этаповв естественном порядке

01Определяем статус и…

02Восстанавливаем…

03Планируем безопасный…

04Картируем дефекты

05Выполняем целевые…

06Проверяем расчётные…

07Передаём вывод и…

1. Этап 01⌕
   Определяем статус и границы

   Отделяем техническое обследование сооружения от проверки дымового канала и от экспертизы промышленной безопасности. Фиксируем требуемый результат и условия останова.

2. Этап 02◇
   Восстанавливаем конструктивную схему

   Проверяем фундамент, несущий ствол или башню, внутренние стволы, футеровку, компенсаторы, площадки и газоходы. Отмечаем расхождения документов и факта.

3. Этап 03✎
   Планируем безопасный доступ

   До подъёма оцениваем лестницы и площадки. Выбираем участки наружного, межтрубного и внутреннего контроля, способы страховки и подготовку оборудования.

4. Этап 04✓
   Картируем дефекты

   Привязываем трещины, коррозию, разрушение покрытия, футеровки и навесных элементов к отметке и сектору. Отдельная фотография без положения на схеме мало полезна.

5. Этап 05↗
   Выполняем целевые измерения

   Проверяем геометрию, толщину, прочность или состояние соединений только предусмотренным методом. Фиксируем точку, поверхность, подготовку и условия измерения.

6. Этап 06▣
   Проверяем расчётные гипотезы

   Сопоставляем дефекты с ветром, температурой, весом стволов, опорами, режимом газов и фактическими сечениями. При недостатке данных формулируем дополнительный контроль.

7. Этап 07⌕
   Передаём вывод и приоритеты

   Разделяем срочные ограничения, ремонт, наблюдение и сведения, которые ещё нужно получить. Решения по дальнейшей эксплуатации связываем с подтверждёнными данными.

Команда и методы

Программу формирует специалист по строительным конструкциям с учётом типа трубы. Геодезист, специалисты неразрушающего контроля, промышленный альпинист, лаборатория и эксперт по промышленной безопасности включаются по задаче и правовому статусу объекта.

Могут применяться геодезические приборы, толщиномер, средства визуального и измерительного контроля, камеры для труднодоступных зон и приборы контроля материалов. Прибор не заменяет схему: показание должно иметь отметку, сектор, подготовленную поверхность и связь с конкретным элементом.

Типичные ошибки

• судить о всей трубе только по наружной оболочке;
• смешивать несущий ствол, футеровку и газоотводящий канал;
• подниматься по лестнице до оценки её состояния;
• измерять толщину металла в нескольких удобных точках без карты коррозии;
• делать вывод о крене по фотографии;
• не учитывать изменение топлива и температуру газов;
• осматривать внутренний тракт без подготовленного останова;
• назначать ремонт без проверки опор, компенсаторов и фундамента;
• называть технический отчёт экспертизой промышленной безопасности;
• переносить периодичность с другого типа объекта без проверки действующих требований.

Нормативная проверка

Общий состав технического обследования соотносим с ГОСТ 31937-2024. Для конструктивной схемы промышленных дымовых труб проверяем применимость СП 375.1325800.2023, а для строительства, реконструкции и капитального ремонта — ГОСТ 34519-2019 и СП 83.13330.2016.

Для объектов теплоснабжения дополнительно проверяем Правила технической эксплуатации, утверждённые приказом Минэнерго России от 14.05.2025 № 511. Требования к конкретной трубе зависят от её назначения, проектной документации и статуса объекта. Основание и процедура экспертизы промышленной безопасности определяются отдельно по Федеральному закону № 116-ФЗ и действующим правилам Ростехнадзора.

Границы и гарантия

Вывод относится к обследованным элементам, доступным зонам, режиму и дате работ. Первый наземный осмотр не подтверждает состояние внутреннего ствола, футеровки и верхних отметок. Решение об эксплуатации опасного производственного объекта не возникает из обычной технической записки.

Гарантия SEC-WAY действует 6 месяцев на выполненную нами работу. Если при неизменных исходных данных и задании обнаружится недостаток документа, возникший по нашей вине, исправим его без дополнительной оплаты. Гарантия не распространяется на изменение режима, новые повреждения, ремонт и решения третьих лиц.

Частые вопросы

Получить программу обследования трубы

Пришлите паспорт, общий вид, фотографии дефектов и сведения о режиме работы. Мы разделим наземный, высотный и внутренний контроль, определим необходимые методы и рассчитаем каждый этап до начала работ.
