Обмерные работы зданий и помещений

Когда нужны обмеры

• отсутствуют актуальные планы помещения или здания;
• фактическая планировка отличается от проекта или документации БТИ;
• начинается ремонт, перепланировка, реконструкция или приспособление;
• нужно привязать оборудование, перегородки, проёмы или инженерные трассы;
• требуется уточнить площадь и конфигурацию арендуемой зоны;
• проектировщику нужны фактические размеры конструкций и отметки;
• после строительных работ требуется проверить геометрию выполненного участка;
• несколько подрядчиков должны работать от одной основы.

Если требуется не геометрическая основа, а оценка дефектов и состояния конструкций, заказывают техническое обследование зданий и сооружений. Обмерные работы не назначают категорию состояния и не объясняют причину повреждения.

Если размеры нужны для сверки фактически выполненного количества с позициями КС-2, проектом и исполнительными документами, применяется отдельная проверка объёмов выполненных работ: она добавляет правила подсчёта, накопительный итог и ведомость расхождений.

Сначала определяем назначение модели

Состав измерений зависит от дальнейшего использования. Для расстановки мебели важны чистовые поверхности, ниши и высоты. Для конструктивного проекта — оси, сечения, отметки и положение несущих элементов. Для инженерных систем — привязки оборудования, проходок и высотные отметки. Для фасада — проёмы, простенки, выступы и уровни.

До договора фиксируем:

• назначение обмерного комплекта;
• границу помещений и конструкций;
• требуемый формат и масштаб;
• набор планов, разрезов, развёрток или фасадов;
• поверхности, от которых снимаются размеры;
• требуемую точность и допустимые округления;
• систему координат и высот, если она нужна;
• элементы, которые нельзя измерить из-за отделки или доступа.

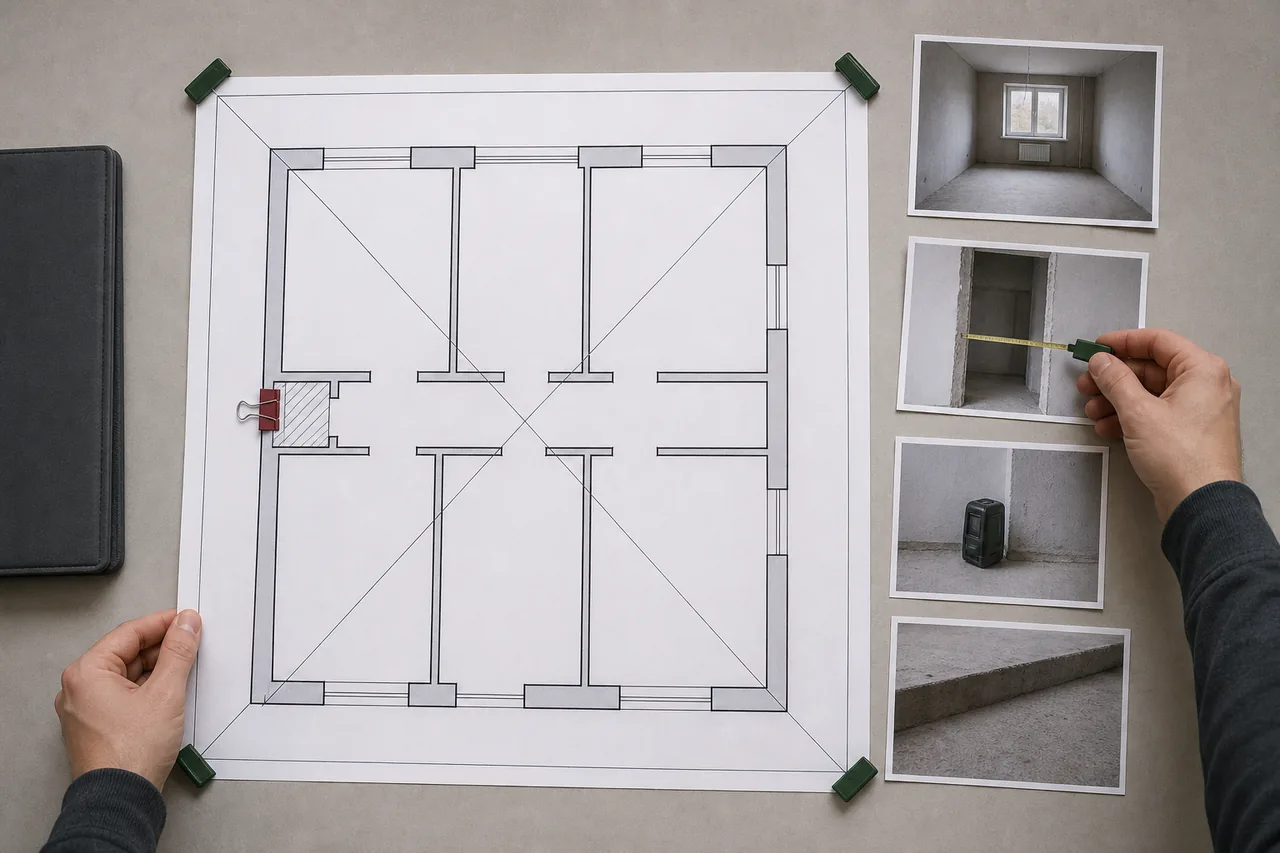

Что получает заказчик

• обмерный план с фактическими контурами помещений;
• размеры стен, перегородок, ниш, выступов и проёмов;
• привязки дверей, окон, колонн и характерных узлов;
• высоты помещений и отметки согласованных элементов;
• контрольные диагонали и проверенные размерные цепи;
• ведомость помещений или площадей, если она входит в задание;
• фотографии характерных зон с привязкой к плану;
• список недоступных или условно принятых участков;
• исходный редактируемый файл и согласованный формат выдачи;
• краткую пояснительную записку о базе и точности.

Состав файлов фиксируем заранее. План помещения не становится автоматически техническим планом для кадастрового учёта.

Стоимость — от 20 000 ₽

Ориентир относится к одному доступному этажу или связанной группе помещений общей площадью до 200 м² в Москве. В базовый состав входят:

• проверка одного комплекта исходных планов;
• один выезд в обычное рабочее время;
• линейные обмеры доступных помещений;
• фиксация стен, перегородок, проёмов, колонн и основных высот;
• контроль характерных диагоналей и замыкания контуров;
• один обмерный план в редактируемом 2D-формате и PDF;
• один цикл исправления фактических недостатков работы SEC-WAY.

Это предварительный рыночный ориентир, а не публичная оферта. Точную стоимость фиксируем после поэтажного плана, площади, фотографий и требований к комплекту.

Что не входит в базовый состав

• несколько несвязанных этажей, зданий или адресов;
• фасады, кровля, труднодоступные высотные зоны и подземные сооружения;
• подробные разрезы, развёртки всех стен и узлы;
• геодезическая сеть и привязка к государственной системе координат;
• исполнительная съёмка строительных работ;
• лазерное сканирование, облако точек, BIM- или 3D-модель;
• вскрытия отделки и определение скрытых конструкций;
• обследование прочности и технического состояния;
• расчёт площадей по специальной процедуре третьей стороны;
• кадастровый технический план, проект перепланировки, смета и судебный статус.

Для кадастрового учёта нужен самостоятельный технический план здания или сооружения, который готовит кадастровый инженер по своей процедуре.

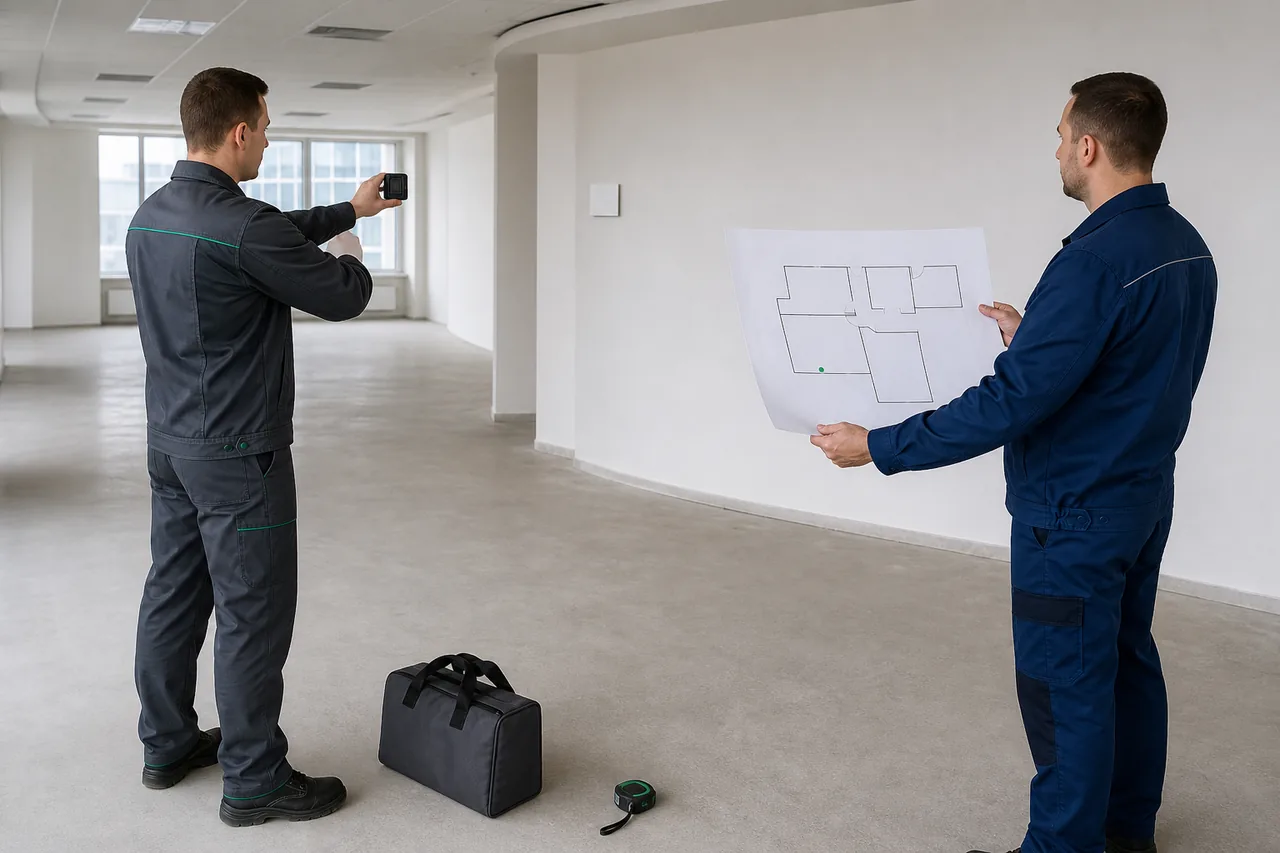

База, оси и уровень

В начале работ выбираем устойчивую базу: характерную стену, строительную ось, точку существующей геодезической основы или локальную условную систему. Все связанные помещения должны измеряться от согласованной базы, иначе расхождение распределится случайно.

Для высот задаём нулевую отметку и указываем, относится ли размер к чистовой поверхности, основанию или конструктивному элементу. Смешение «от пола» и «от стяжки» создаёт ошибку, которую невозможно увидеть по одному числу.

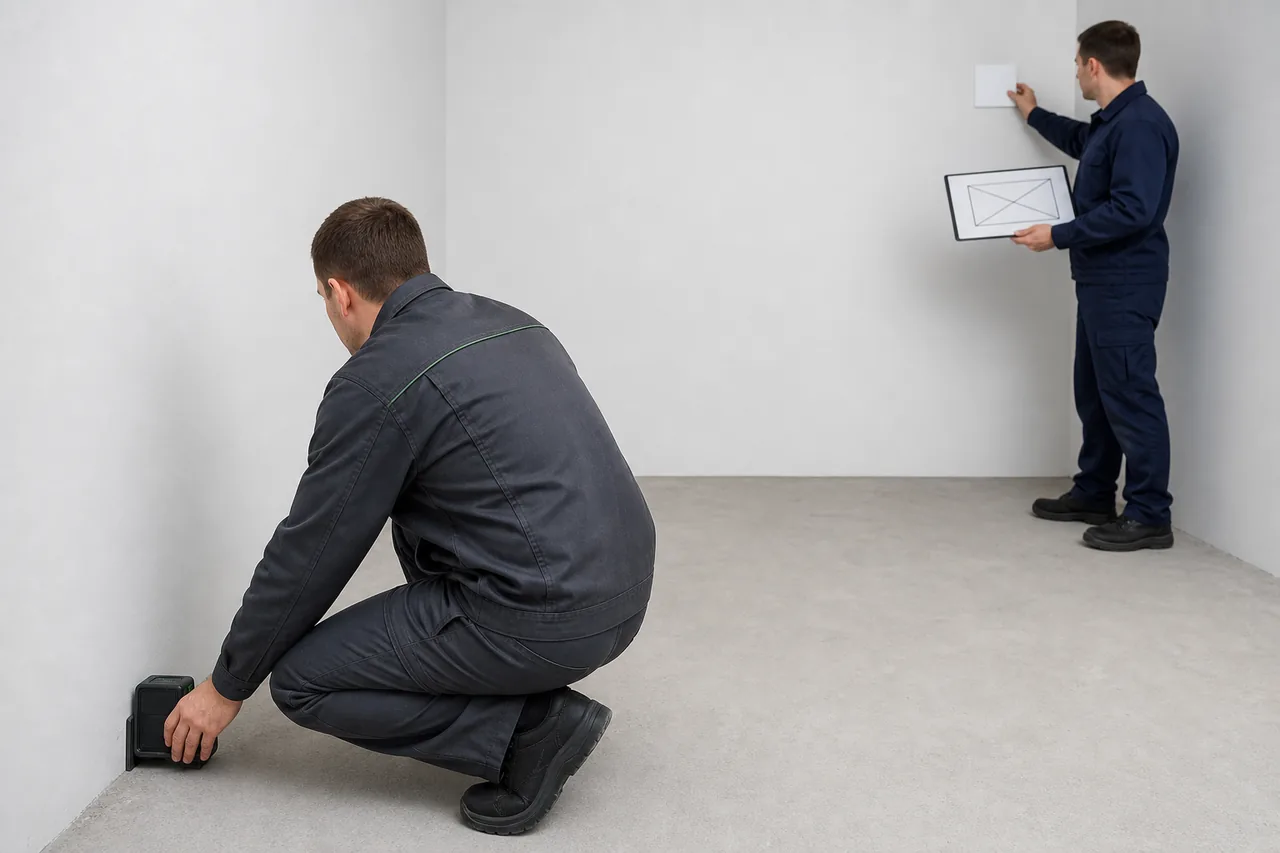

Как проверяем замыкание

Контроль строится не на повторе того же измерения, а на независимых связях:

• сумма участков сравнивается с общим габаритом;
• внутренний контур сопоставляется с внешним, если оба доступны;
• прямоугольные помещения проверяются диагоналями;
• проёмы привязываются от двух устойчивых граней;
• соседние помещения связываются через общую стену или ось;
• высотные отметки возвращаются к исходной базе.

Если невязка превышает согласованную точность, ищем пропущенный уступ, непараллельность, отделочный слой или ошибочную точку. Не распределяем расхождение по чертежу без пояснения.

Что измеряем

В зависимости от задания фиксируем:

• габариты и конфигурацию помещений;
• толщины доступных стен и перегородок;
• положение колонн, пилонов и ригелей;

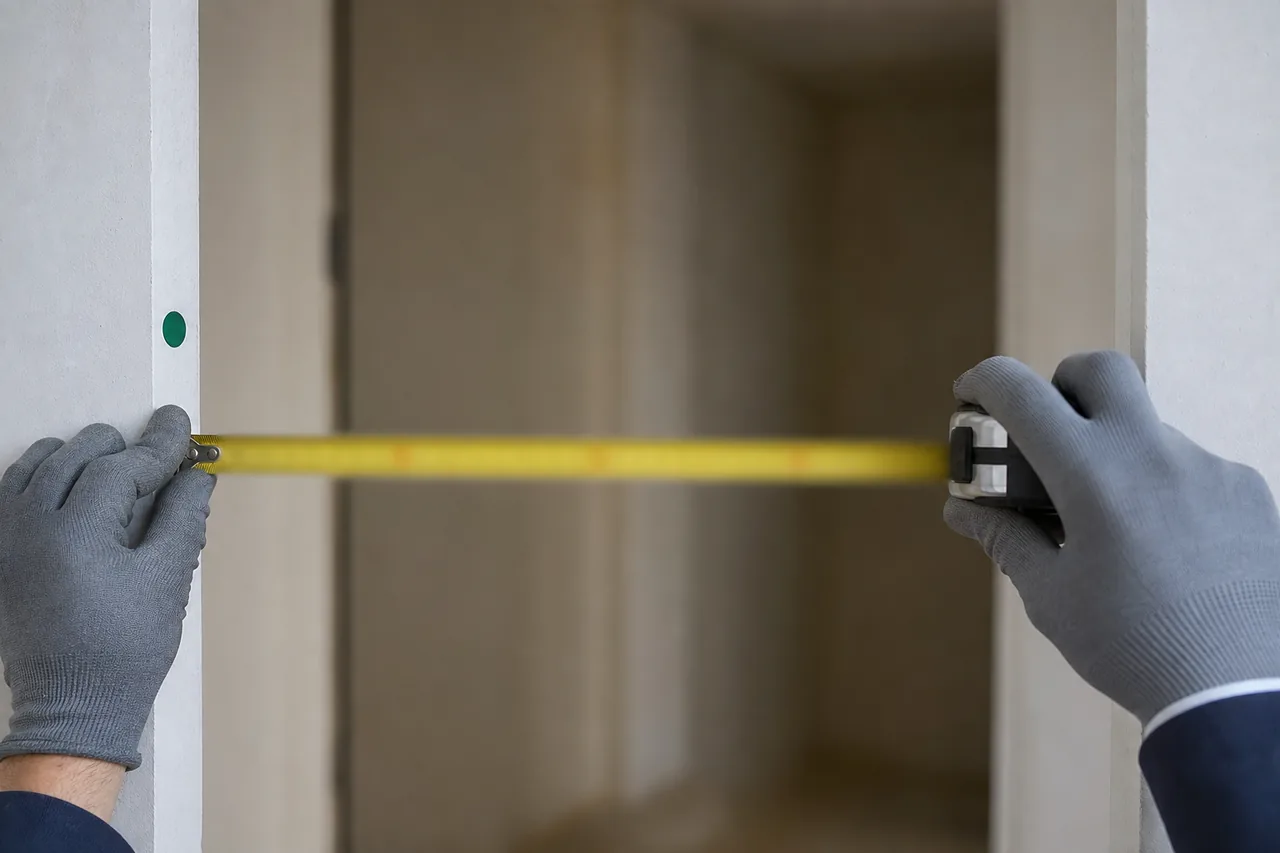

• ширину и высоту проёмов, простенки и подоконные отметки;
• ниши, выступы, шахты и технологические отверстия;
• высоты помещений, перепады пола и уровни потолков;
• лестничные марши, площадки и ограждения;
• видимые трассы и точки подключения инженерных систем;
• элементы оборудования, требующие проектной привязки.

Скрытую конструкцию по наружному контуру не угадываем. На плане отмечаем измеренную поверхность и границу допущения.

Как проходит работа

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

6 этаповв естественном порядке

01Согласуем результат

02Создаём обмерный эскиз

03Измеряем контуры

04Проверяем…

05Строим цифровую модель

06Выпускаем дорожную…

1. Этап 01⌕
   Согласуем результат

   Определяем назначение модели, состав чертежей, точность, форматы и границы.

2. Этап 02◇
   Создаём обмерный эскиз

   Делим объект на связанные зоны, задаём базу, нумерацию помещений и последовательность обхода.

3. Этап 03✎
   Измеряем контуры

   Снимаем общие габариты, затем детали, проёмы, привязки и высоты. Сложные места фотографируем.

4. Этап 04✓
   Проверяем независимые связи

   Контролируем диагонали, общие размеры, соседние контуры и возврат к базе ещё на объекте.

5. Этап 05↗
   Строим цифровую модель

   Переносим данные в 2D-чертёж, не сглаживая фактические отклонения ради внешней симметрии.

6. Этап 06▣
   Выпускаем дорожную карту

   Передаём комплект и отдельно указываем условные, недоступные и требующие дополнительной съёмки участки.

Исходные данные и доступ

Для расчёта нужны адрес, назначение обмеров, ориентировочная площадь, поэтажный план и фотографии. Перед выездом уточняем:

• какие помещения входят в границу;
• есть ли режимные и занятые зоны;
• можно ли перемещать лёгкую мебель;
• доступны ли шахты, антресоли и технические помещения;
• нужны ли СИЗ, пропуск или сопровождение;
• какое оборудование и отделка останутся на месте;
• кому и в каком программном формате передавать результат.

Заказчик обеспечивает безопасный доступ. Демонтаж и перемещение тяжёлого оборудования выполняются только по отдельному согласованию.

От чего зависят цена и срок

• площадь, этажность и число несвязанных зон;
• сложность контура и количество мелких помещений;
• насыщенность оборудованием и мебелью;
• требуемая точность и система координат;
• число проёмов, высот, разрезов и развёрток;
• доступ к фасадам, кровле и техническим помещениям;
• необходимость тахеометрии или лазерного сканирования;
• формат выдачи, детализация слоёв и требования проектировщика;
• повторный выезд после освобождения закрытых участков.

Рабочий срок SEC-WAY определяем после задания. Ожидание пропусков, доступа и уточнений заказчика учитывается отдельно.

Типичные ошибки обмеров

• начинать чертёж без общей базы;
• измерять только длины стен без диагоналей;
• смешивать чистовые и конструктивные поверхности;
• округлять размеры до проверки замыкания;
• считать параллельными стены, которые фактически расходятся;
• не привязывать проём по обеим сторонам;
• переносить скрытую толщину стены по предположению;
• не фиксировать уступы, шахты и изменения уровня;
• выдавать красивую 3D-модель без проверяемых исходных точек.

Если требуется определить положение отдельной конструкции с заданной погрешностью, применяют инструментальное обследование здания, а не расширяют обычный обмер случайным прибором.

Нормативная основа

ГОСТ 26433.2-94 устанавливает правила выполнения измерений геометрических параметров зданий и сооружений. Для конкретной задачи дополнительно проверяем применимые проектные требования, допустимые отклонения и правила подготовки результата.

Обмерный чертёж является исходной геометрической моделью, но сам по себе не подтверждает право на объект, законность перепланировки или соответствие строительным нормам. Эти выводы требуют своих документов и процедур.

Компетенции и оборудование

Специалист должен читать архитектурные и конструктивные чертежи, понимать размерные цепи и контролировать невязки на объекте. Для простых помещений применяются поверенные или проверенные по принятой процедуре лазерные дальномеры, рулетки, уровни и средства фотофиксации. Сложная геометрия может потребовать тахеометра или сканера — это согласуется отдельно.

В отчёте указываем исполнителей и фактически применённые средства измерений и обработки данных.

Ответственность и гарантия

SEC-WAY отвечает за соответствие согласованной программе, корректный перенос измеренных данных и обозначение условных зон. В течение 6 месяцев исправим без дополнительной оплаты выявленный недостаток нашего чертежа при неизменном объекте и доступности контрольных точек.

Гарантия не распространяется на последующие строительные изменения, скрытые конструкции, недоступные участки, перемещение оборудования и решения проектировщика или кадастрового инженера.

Частые вопросы

Получить расчёт обмеров

Пришлите поэтажный план, площадь, фотографии и перечислите нужные файлы. Мы определим базовый состав, отделим 2D-обмер от сканирования и кадастровых работ и подготовим понятный расчёт.
