Монтаж насосных станций пожаротушения

Для чего нужна пожарная насосная станция

Насосная станция подаёт воду или водный раствор с расходом и напором, которые определены проектом системы противопожарной защиты. Она может обслуживать:

• автоматическую установку водяного пожаротушения;
• спринклерную или дренчерную сеть;
• внутренний противопожарный водопровод;
• водяные завесы;
• комбинированную систему, если это предусмотрено расчётом;
• пенную установку с водяной насосной частью.

Насосная станция не является самостоятельной защитой объекта. Результат зависит от источника воды, резервуаров, трубопроводов, узлов управления, оросителей или пожарных кранов, электроснабжения и автоматики.

Монтаж нужен при новом строительстве, реконструкции, капитальном ремонте или замене существующей станции. Отдельная задача возникает, когда оборудование поставлено, но не собрано, либо требуется привести монтаж в соответствие с актуальным проектом.

После ввода станции её плановые проверки и устранение эксплуатационных неисправностей выполняются в рамках технического обслуживания систем пожаротушения, а не монтажа.

Где заканчивается эта услуга

Основной результат страницы - смонтированная и проверенная насосная станция. В границы могут входить:

• монтаж оборудования в подготовленном помещении;
• обвязка насосов и коллекторов;
• установка арматуры и контрольно-измерительных приборов;
• электромонтаж в пределах станции;
• подключение шкафов управления;
• настройка алгоритмов;
• пусконаладка и испытания;
• исполнительные документы.

Проектирование всей АУПТ, строительство помещения, резервуары, наружные сети, усиление основания, вентиляция, отопление, дренаж и внешнее электроснабжение не входят автоматически. Эти работы включаем только отдельными позициями.

Если проект совмещает насосы автоматического пожаротушения и внутреннего противопожарного водопровода, проверяем обе функции. Нельзя подтвердить готовность станции только по одному режиму. После передачи эксплуатационные проверки сети ВПВ относятся к техническому обслуживанию противопожарного водопровода.

Из чего состоит станция

Состав определяет проект. В зависимости от системы он может включать:

• рабочие пожарные насосы;
• резервные насосы;
• насос поддержания давления;
• всасывающий и напорный коллекторы;
• запорную и обратную арматуру;
• предохранительные и регулирующие устройства;
• манометры, датчики давления и расхода;
• устройства контроля уровня воды;
• шкафы силового управления;
• устройства автоматического ввода резерва;
• приборы пожарной автоматики;
• сигнальные и силовые линии;
• трубопроводы испытательного контура;
• рамы, основания и виброизолирующие элементы;
• дренажные устройства;
• соединения с резервуарами или водопроводной сетью.

Рабочий и резервный насосы не считаются универсальной схемой для любого объекта. Количество агрегатов и логика их включения зависят от требуемого расхода, числа расчётных направлений и условий водоснабжения.

Насос поддержания давления также нужен не всегда. Его применяют, если такое решение предусмотрено проектом. Он не должен подменять запуск пожарных насосов в расчётном режиме.

Что проверяем до начала

До сметы сопоставляем проект, поставку и готовность помещения. Проверяем:

• расчётные расход и напор;
• рабочие точки насосов;
• количество агрегатов и резервирование;
• характеристики источника воды;
• уровни и подключения резервуаров;
• схему всасывающих и напорных линий;
• диаметры, материалы и способы соединения;
• расположение арматуры и приборов;
• испытательную линию и место сброса воды;
• основания и узлы крепления;
• проходы для доставки и замены оборудования;
• расстояния для осмотра и обслуживания;
• подъёмные устройства, если они предусмотрены;
• отопление, вентиляцию, освещение и дренаж;
• основное и резервное электроснабжение;
• кабельные трассы и заземление;
• шкафы управления;
• алгоритм автоматического, дистанционного и местного пуска;
• сигналы работы, отказа и положения арматуры;
• связь с пожарной автоматикой и диспетчеризацией;
• требования к испытаниям и документам.

Если фактическое помещение, оборудование или сети отличаются от проекта, фиксируем расхождения до монтажа. Замену насоса, изменение диаметра, трассы, арматуры или алгоритма передаём проектировщику на проверку.

Похожая мощность электродвигателя не делает два насоса взаимозаменяемыми. Нужно сопоставить напорно-расходную характеристику, условия всасывания, исполнение, питание и совместимость с системой управления.

Подготовка помещения

Пожарная насосная станция требует подготовленной площадки. До завоза оборудования проверяем:

• размеры и отметки помещения;
• проёмы и путь доставки;
• готовность оснований;
• несущую способность и закладные детали;
• защиту от затопления;
• приямок или иной проектный дренаж;
• отопление и вентиляцию;
• рабочее и аварийное освещение;
• доступ к арматуре и щитам;
• готовность вводов воды и электропитания;
• безопасное место для испытательного сброса.

Если основание не соответствует монтажной схеме, установку тяжёлого оборудования останавливаем. Выравнивание насосов случайными подкладками или передача нагрузки на трубопровод недопустимы.

Строительные дефекты оформляем перечнем замечаний. После их устранения повторно проверяем готовность.

Этапы монтажа

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

13 этаповв естественном порядке

01Входная проверка

02Осмотр помещения

03Проверка поставки

04Такелаж и установка

05Выверка и крепление

06Трубопроводная обвязка

07Электромонтаж

08Подключение автоматики

09Маркировка

10Предварительные…

11Пусконаладка

12Комплексное испытание

13Передача

1. Этап 01⌕
   Входная проверка

   Изучаем проект, спецификацию, паспорта и монтажные схемы.

2. Этап 02◇
   Осмотр помещения

   Проверяем основания, вводы, питание, дренаж и доступ.

3. Этап 03✎
   Проверка поставки

   Сверяем маркировку, комплектацию и отсутствие видимых повреждений.

4. Этап 04✓
   Такелаж и установка

   Перемещаем агрегаты и устанавливаем их на проектные места.

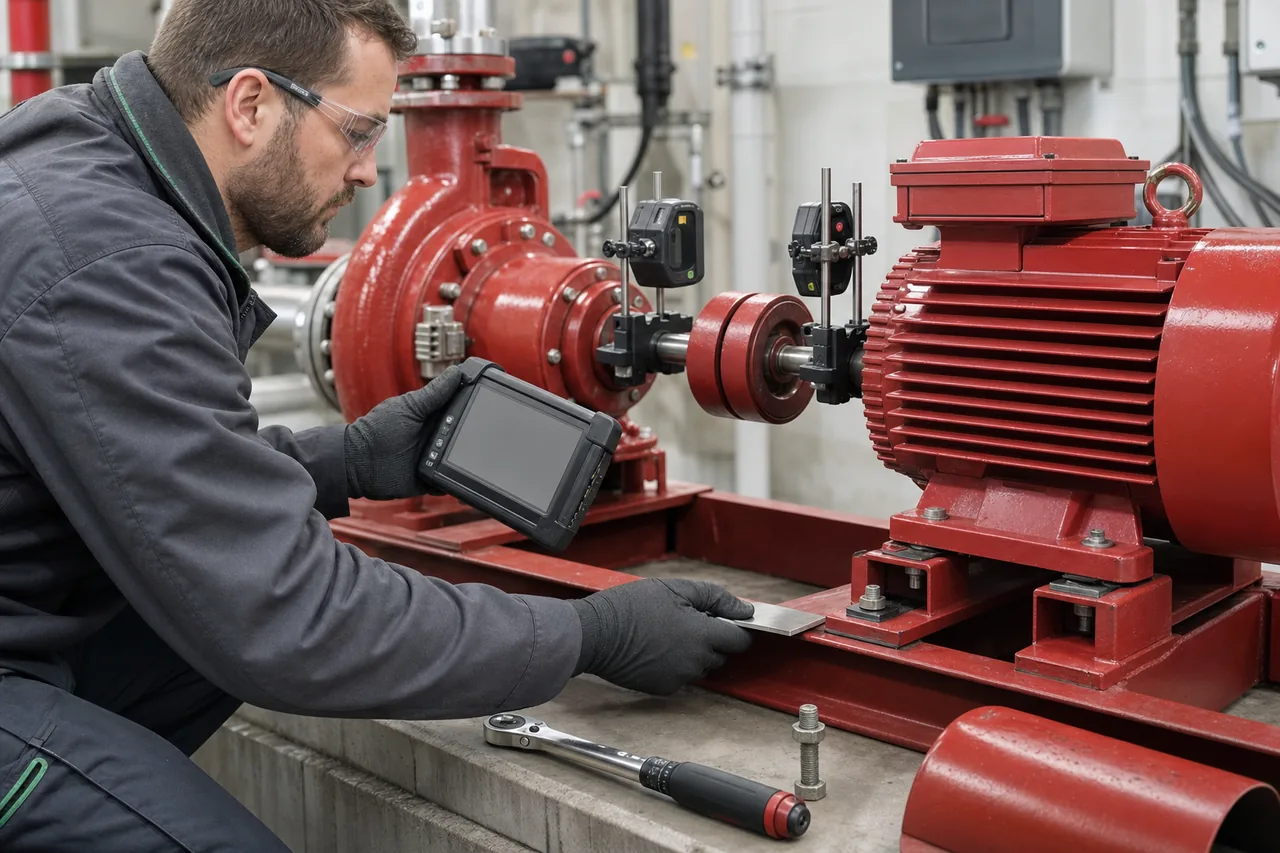

5. Этап 05↗
   Выверка и крепление

   Проверяем положение рам, насосов и двигателей.

6. Этап 06▣
   Трубопроводная обвязка

   Собираем коллекторы, арматуру, приборы и испытательные линии.

7. Этап 07⌕
   Электромонтаж

   Устанавливаем шкафы, прокладываем силовые и контрольные кабели.

8. Этап 08◇
   Подключение автоматики

   Соединяем датчики, приводы и интерфейсы пожарной автоматики.

9. Этап 09✎
   Маркировка

   Обозначаем агрегаты, трубопроводы, арматуру, кабели и направления потока.

10. Этап 10✓
    Предварительные проверки

    Контролируем соединения, цепи, защиту и готовность к заполнению.

11. Этап 11↗
    Пусконаладка

    Проверяем вращение, пуск, переключение, сигналы и проектные режимы.

12. Этап 12▣
    Комплексное испытание

    Сопоставляем фактические параметры с проектом.

13. Этап 13⌕
    Передача

    Оформляем исполнительный комплект и перечень ограничений.

Трубопроводная обвязка

Обвязка должна обеспечивать проектный поток и доступ к оборудованию. При монтаже контролируем:

• направление потока;
• положение запорной и обратной арматуры;
• отсутствие недопустимой нагрузки на патрубки насосов;
• возможность демонтажа агрегата;
• доступ к фильтрам, датчикам и манометрам;
• удаление воздуха и слив воды;
• крепления и опоры;
• соединения с резервуарами и сетью;
• испытательную линию;
• предусмотренные проектом точки подключения пожарной техники;
• маркировку и нормальное положение арматуры.

После сборки трубопроводы очищают и испытывают по проектной программе. Конкретный способ промывки, давление и продолжительность испытания не назначаем универсально: они зависят от системы, материалов и документации.

Испытательный сброс должен быть безопасным. Нельзя выпускать расчётный расход в помещение станции или в сеть, которая не подготовлена к этому режиму.

Электроснабжение и автоматика

Насосная станция должна запускаться по проектному сигналу и передавать предусмотренные состояния. Её интерфейсы согласуем с проектом пожарной автоматики, а затем подключаем и проверяем:

• основное и резервное питание;
• шкафы управления насосами;
• местный, дистанционный и автоматический режимы;
• датчики давления и уровня;
• электроприводную арматуру;
• команды от АУПТ или внутреннего противопожарного водопровода;
• пуск рабочего насоса;
• включение резервного агрегата при отказе;
• последовательность запуска нескольких насосов;
• сигналы «Пуск», «Работа», «Неисправность»;
• контроль питания и цепей управления;
• диспетчеризацию;
• блокировки и защитные функции;
• порядок возврата в дежурный режим.

Алгоритм берём из проекта. Пожарные режимы нельзя заменять стандартной логикой хозяйственной насосной станции.

Защита электродвигателя и автоматический переход на резерв должны работать так, как предусмотрено проектом и документацией оборудования. Настройка «на глаз» по току или давлению не подтверждает корректность станции.

Пусконаладка

До подачи воды проверяем механическую и электрическую готовность. Затем последовательно испытываем отдельные агрегаты и станцию в целом.

Пусконаладка может включать:

• проверку направления вращения;
• заполнение насосов и всасывающих линий;
• контроль утечек и постороннего шума;
• проверку показаний приборов;
• настройку датчиков давления и уровня;
• местный и дистанционный пуск;
• автоматический запуск по проектному событию;
• работу насоса поддержания давления;
• включение рабочих пожарных насосов;
• переход на резервный насос;
• совместную работу предусмотренных групп;
• переключение электропитания;
• сигналы на пожарный пост;
• работу электроприводной арматуры;
• контроль аварийных состояний;
• восстановление дежурного режима.

Не запускаем насос всухую, если это запрещено изготовителем. Не проводим испытание при закрытом пути потока без предусмотренного проектом контура.

Если резервуар, внешнее питание, защищаемая сеть или автоматика не готовы, фиксируем границы проверки. Индивидуальный запуск одного насоса не выдаём за комплексное испытание станции.

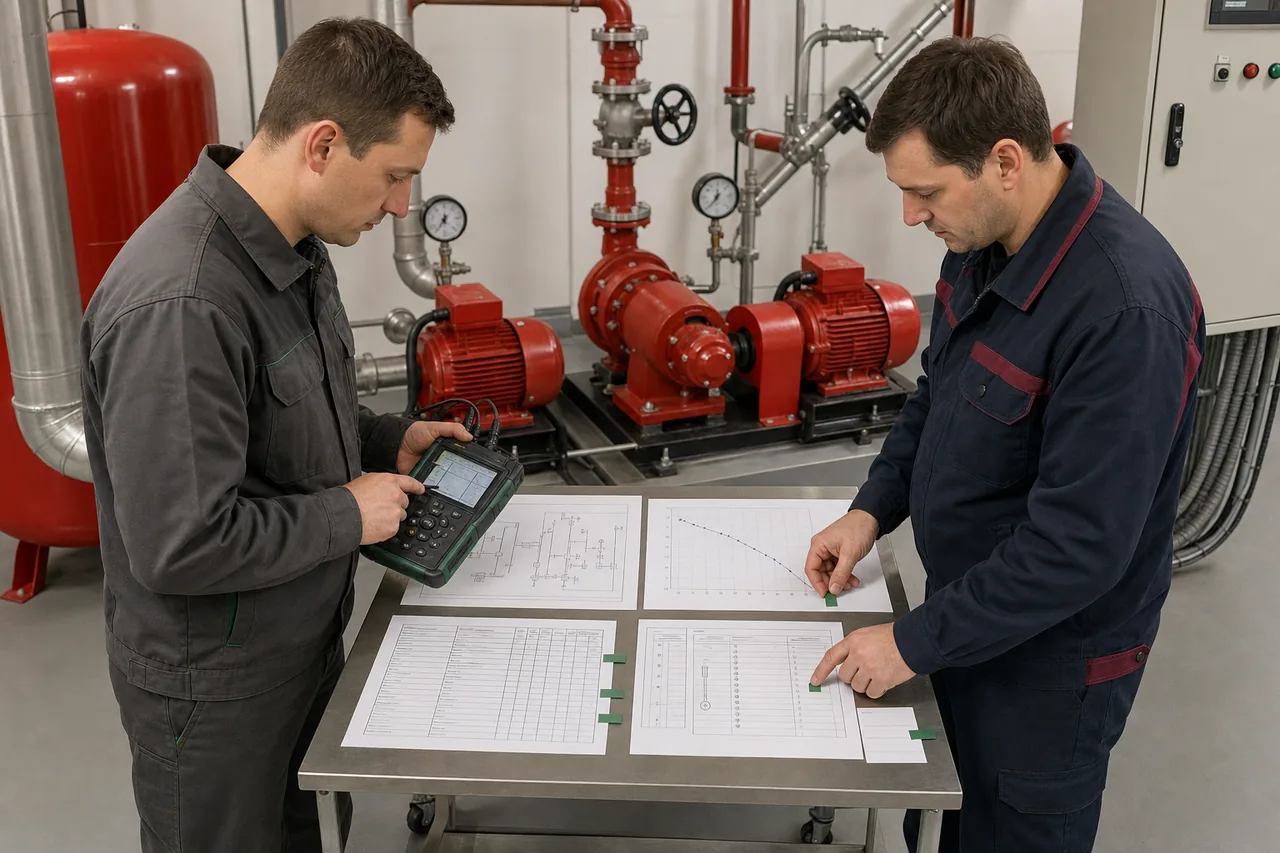

Как проверяем фактические параметры

Комплексное испытание показывает, способна ли станция работать в проектном режиме. В зависимости от программы измеряем:

• расход;
• давление на всасывающей и напорной стороне;
• параметры в контрольных точках сети;
• время и последовательность запуска;
• работу основного и резервного агрегатов;
• совместный режим насосных групп;
• переход на резервное питание;
• работу сигнализации и диспетчеризации;
• герметичность трубопроводов и соединений.

Значения сопоставляем с проектом и характеристиками насосов. Максимальное давление на закрытой задвижке не заменяет проверку рабочей точки по расходу и напору.

На совмещённой станции отдельно проверяем расчётные сценарии АУПТ и внутреннего противопожарного водопровода. Если проект требует их одновременной работы, испытание должно учитывать этот режим.

Монтаж на действующем объекте

Замена или реконструкция станции может временно вывести из работы противопожарное водоснабжение. До отключения согласуем с заказчиком участок, время и ответственных лиц.

Учитываем:

• непрерывную работу здания;
• доступ в насосную и смежные помещения;
• отключение трубопроводов и резервуаров;
• слив и повторное заполнение сети;
• временные меры пожарной безопасности;
• шумные, сварочные и такелажные работы;
• нарядную систему объекта;
• защиту действующего оборудования;
• время для гидравлических испытаний;
• возврат системы в дежурный режим после смены.

Временные меры определяет ответственное лицо объекта. SEC-WAY фиксирует отключения и состояние станции, но не подменяет эксплуатационную службу.

При модернизации сначала обследуем фактическую схему. Изношенный насос может быть лишь одним из дефектов: причиной недостаточного напора бывают также закрытая арматура, засорение, утечки, неверная настройка или недостаточный источник воды.

Что получает заказчик

Результат - смонтированная и проверенная насосная станция в границах договора. В комплект могут входить:

• исполнительный план и схема станции;
• схема трубопроводной обвязки;
• исполнительные схемы электропитания и управления;
• ведомость установленного оборудования;
• паспорта и инструкции изготовителей;
• документы о соответствии оборудования;
• акты входного контроля;
• акты освидетельствования скрытых работ;
• акты монтажа и пусконаладки;
• протоколы гидравлических и функциональных испытаний;
• таблица измеренных расходов и давлений;
• таблица управляющих и информационных сигналов;
• настройки шкафов и резервная копия программы, если применимо;
• перечень маркировки арматуры;
• список замечаний и ограничений;
• рекомендации для эксплуатации и обслуживания.

Состав документов согласуем до начала. Проектировщик, изготовитель станции, электролаборатория, строительная лаборатория и генеральный подрядчик могут готовить свои части. В договоре указываем границу SEC-WAY.

Какие данные нужны для расчёта

Для первичной оценки нужны:

• адрес и назначение объекта;
• проект насосной станции;
• гидравлический расчёт;
• планы и разрезы;
• спецификация;
• расход и напор для каждого режима;
• данные об источнике воды и резервуарах;
• перечень насосов и шкафов управления;
• схема электроснабжения;
• алгоритм пожарной автоматики;
• сведения о готовности помещения;
• график доступа;
• требования к исполнительным документам.

Если часть данных отсутствует, пришлите то, что есть. Мы определим, можно ли считать монтаж или сначала требуется проектирование, обследование либо уточнение расчёта.

Для замены действующей станции дополнительно нужны результаты последних испытаний, журнал неисправностей, паспорта насосов, фактические схемы и фотографии помещения. Архивы проекта, планы резервуаров, схемы питания и автоматики могут содержать чувствительные сведения об объекте: передавайте их только через согласованный защищённый канал, а не в открытой переписке.

От чего зависят стоимость и срок

Предварительный рыночный ориентир - от 180 000 ₽ за монтаж пожарной насосной станции по готовому проекту. Это не тариф SEC-WAY и не публичная оферта. Рыночный источник называет работу «под ключ», но не раскрывает конфигурацию станции и границу материалов. Насосы, обвязку, автоматику, основание, такелаж, внешние сети, пусконаладку и испытания нужно разнести по смете до договора.

Договорную стоимость рассчитываем после проверки проекта и площадки. На неё влияют:

• число, масса и мощность насосов;
• готовность основания и помещения;
• объём трубопроводной обвязки;
• диаметры и способы соединения;
• количество арматуры и приборов;
• шкафы управления и автоматика;
• силовые и контрольные кабели;
• такелаж и условия доставки;
• сварочные и огневые работы;
• интеграция с АУПТ, ВПВ и диспетчеризацией;
• необходимость поэтапного отключения действующей станции;
• объём пусконаладки и измерений;
• состав исполнительной документации.

Срок зависит от поставки оборудования, строительной готовности, электроснабжения, доступа к резервуарам и готовности защищаемой сети. Отдельно учитываем согласование изменений с проектировщиком и заказчиком.

В предложении разделяем оборудование, механический монтаж, электромонтаж, автоматику, пусконаладку, испытания и документы. Дополнительные работы не добавляем без согласования.

Лицензия и нормативная основа

Монтаж насосной станции относится к лицензируемым работам по системам пожаротушения и их элементам. Если станция обслуживает противопожарный водопровод, применяется и соответствующий вид работ. У ООО «Секьюрити Вэй» действует лицензия МЧС № Л014-00101-77/02072790, реестровый номер 77-06-2025-001224, предоставленная 4 апреля 2025 года. В перечне из девяти видов работ отдельно указаны системы пожаротушения, их элементы, диспетчеризация и пусконаладка, а также системы противопожарного водоснабжения и их элементы. Реквизиты и выписка доступны на странице «Лицензии и подтверждения».

При подготовке и выполнении работ учитываем:

• Федеральный закон № 123-ФЗ;
• СП 485.1311500.2020 с изменениями № 1 и № 2 для автоматических установок пожаротушения;
• СП 10.13130.2020 с изменением № 1 для внутреннего противопожарного водопровода;
• действующий с 29 июня 2026 года СП 6.13130.2025 в части низковольтных электроустановок противопожарной защиты;
• ГОСТ Р 59636-2021 с изменением № 1 для монтажа и испытаний автоматических установок пожаротушения;
• постановление Правительства РФ № 1128 в редакции постановления № 882 от 13 июля 2026 года: положение о лицензировании действует до 1 сентября 2032 года;
• проект, технические условия и документацию изготовителей.

Набор документов зависит от назначения станции. Для водяной АУПТ и отдельной насосной внутреннего противопожарного водопровода применимые разделы различаются.

SEC-WAY отвечает за согласованный монтаж, настройку и документы. Мы не отвечаем за скрытые ошибки проекта, недостаточный источник воды, неготовое электроснабжение, строительные дефекты, неисправное оборудование заказчика или изменения третьих лиц.

Кто выполняет монтаж и испытания

Механическую часть выполняют монтажники трубопроводов и насосного оборудования, силовые цепи - электромонтажники, шкафы и алгоритм - наладчик пожарной автоматики. Инженер контролирует входные данные, границы связанных систем и комплект исполнительных документов.

Для выверки и пусконаладки применяют инструмент по проекту и программе испытаний: средства контроля соосности, динамометрический инструмент, манометры, расходомер испытательного контура и электроизмерительные приборы. Состав, поверку оборудования и участие лаборатории согласуем до начала работ. Показание одного манометра при закрытой арматуре не выдаём за подтверждение рабочей точки.

Гарантия и дальнейшая эксплуатация

Гарантийный срок и порядок обращения закрепляем в договоре. Если при неизменном проекте и условиях эксплуатации обнаружится недостаток выполненного SEC-WAY монтажа или настройки, устраняем его в пределах своей ответственности.

Гарантия не распространяется на вмешательство третьих лиц, работу станции вне проектных режимов, загрязнённую воду, затопление, нарушение электропитания и оборудование вне гарантийных условий изготовителя.

После передачи станцию нужно обслуживать и периодически проверять. Техническое обслуживание и ремонт оформляются отдельным договором. Монтажная гарантия их не заменяет.

Частые вопросы

Получить расчёт монтажа

Пришлите проект, гидравлический расчёт, спецификацию и план насосной. Укажите, готовы ли помещение, резервуары, электроснабжение и защищаемая сеть. Файлы с планировками, схемами питания и алгоритмами передавайте через согласованный защищённый канал.

Инженер SEC-WAY проверит материалы и подготовит предложение с отдельными объёмами поставки, механического монтажа, электромонтажа, автоматики, пусконаладки и документов.
