Обследование перекрытий

Когда требуется обследование

• планируется установить станок, сейф, серверное оборудование, архив или резервуар;
• меняется назначение помещения либо увеличивается эксплуатационная нагрузка;
• возводятся перегородки, устраивается стяжка или заменяются слои пола;
• появились трещины, прогиб, вибрация, коррозия, протечка или локальное разрушение;
• выполнен проём либо повреждена плита, балка, настил или узел;
• проектная документация отсутствует или расходится с фактической схемой;
• требуется исходный материал для реконструкции, капитального ремонта или усиления;
• нужно разграничить безопасную эксплуатацию, ограничение нагрузки и проектные меры.

Если вопрос относится ко всему пути передачи усилий, включая колонны, стены и основание, требуется обследование несущих конструкций. При реконструкции проверку перекрытий включают в программу обследования здания для реконструкции. Для планируемого капитального ремонта подходит обследование здания для капремонта.

Когда несущая плита не является предметом спора, а дефект находится в покрытии, клеевом слое, стяжке или изоляции, отдельное обследование пола и напольного покрытия устанавливает послойную причину и границу ремонта.

Почему нагрузку проверяют по зонам

Назначение и фактическое воздействие

Фиксируем не только общую массу, но и размеры опорного пятна, положение относительно пролёта, динамику, способ крепления, массу перегородок и слоёв пола. Равномерная и сосредоточенная нагрузки не взаимозаменяемы.

Схема и пролёт

Определяем направление работы плиты или балок, фактический пролёт, опоры, стыки и отверстия. Ошибка в схеме переносит нагрузку на элементы, которые расчётчик не учитывал.

Материал и сечение

Сопоставляем чертежи с фактической толщиной, профилем, армированием или состоянием деревянных элементов. Недоступные характеристики не подменяем предположением без явной оговорки.

Дефекты и деформации

Привязываем трещины, коррозию, прогибы, участки замачивания, ослабления и прежние ремонты. Один и тот же дефект имеет разное значение в зависимости от положения и работы элемента.

Что входит в базовый состав от 45 000 ₽

Ориентир относится к одному доступному типовому участку перекрытия небольшого объекта в Москве при достаточных исходных данных:

• проверка одного комплекта доступной документации;
• фиксация технического вопроса и рассматриваемой нагрузки;
• программа обследования;
• один выезд;
• осмотр участка сверху и снизу, если обе стороны доступны;
• обмер пролёта, опор, сечений и доступных узлов;
• ведомость дефектов с привязкой;
• целевые неразрушающие измерения по согласованной программе;
• схема фактической нагрузки и её пятна;
• локальный поверочный расчёт одного типового участка;
• технический отчёт или заключение;
• один цикл исправления фактических недостатков работы SEC-WAY.

Это предварительный рыночный ориентир, а не публичная оферта. Вскрытия, восстановление отделки, лаборатория, мониторинг и расчёт нескольких вариантов оцениваются отдельно.

Что оценивается отдельно

• обследование нескольких этажей, пролётов или разных типов перекрытий;
• вскрытие пола, потолка, защитного слоя или узлов с последующим восстановлением;
• отбор образцов и лабораторные испытания;
• длительный мониторинг прогиба, трещин или вибрации;
• обследование труднодоступной нижней поверхности с подъёмной техникой;
• испытание пробной нагрузкой;
• динамический расчёт и проверка вибрации;
• пространственная расчётная модель;
• обследование связанных стен, колонн, балок и фундаментов;
• проект проёма, ремонта или усиления;
• судебная экспертиза, смета и согласования.

Исходные данные

Для предварительной оценки пришлите план с отмеченным участком, фотографии сверху и снизу, описание текущего состояния и планируемого изменения. По возможности потребуются:

• разделы КР, КЖ, КМ или КД, планы и разрезы;
• сведения о материале, пролёте, опирании и годе строительства;
• исполнительная документация и данные о прежних вскрытиях;
• масса оборудования, размеры опор и схема размещения;
• состав существующего и нового пола, стяжки и перегородок;
• история протечек, пожара, удара, вибрации и ремонтов;
• прежние заключения, расчёты и результаты мониторинга;
• условия доступа к верхней и нижней поверхности.

Если документов нет, сначала определяем, какие характеристики можно получить обмерами и приборами, а для каких потребуются вскрытия или расчётные допущения.

Как проходит обследование

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

6 этаповв естественном порядке

01Формулируем…

02Восстанавливаем…

03Наносим нагрузку на…

04Осматриваем и измеряем

05Выполняем расчётную…

06Передаём условия…

1. Этап 01⌕
   Формулируем проверяемый сценарий

   Указываем конкретный участок, существующее использование, новую нагрузку и решение, для которого готовится вывод.

2. Этап 02◇
   Восстанавливаем фактическую схему

   Привязываем пролёт, направление работы, опоры, балки, стыки, отверстия и связанные элементы. Проектные данные сверяем с натурой.

3. Этап 03✎
   Наносим нагрузку на план

   Отмечаем массу, пятно, точки крепления и положение относительно опор. Отдельно учитываем постоянные слои и временное воздействие.

4. Этап 04✓
   Осматриваем и измеряем

   Фиксируем дефекты, геометрию и доступные характеристики материалов. Методы выбираем под конструкцию и технический вопрос.

5. Этап 05↗
   Выполняем расчётную проверку

   В модель включаем фактическую схему, согласованные характеристики, дефекты и заданные сочетания нагрузок. Все допущения перечисляем в документе.

6. Этап 06▣
   Передаём условия эксплуатации

   Показываем проверенное расположение нагрузки, ограничения, неопределённости и дальнейшие действия: эксплуатация, мониторинг, дополнительное обследование либо проект усиления.

Что получает заказчик

• план обследованного участка и границы вывода;
• фактическую схему перекрытия в объёме задания;
• ведомость дефектов с фото и привязкой;
• протоколы согласованных измерений;
• карту существующих и планируемых нагрузок;
• расчётные предпосылки и результаты проверки;
• вывод о рассматриваемом сценарии;
• ограничения по размещению и эксплуатации;
• рекомендации по наблюдению, дополнительным работам, ремонту или проектированию;
• технический отчёт или заключение.

Документ не заменяет проект проёма или усиления и не является разрешением органа власти либо гарантией решения третьей стороны.

Ошибки, из-за которых вывод становится ненадёжным

Сложить массу и разделить на площадь комнаты. Локальная опора станка может создавать критическое воздействие при приемлемом среднем значении.

Взять толщину плиты из типовой серии. Фактическая схема, армирование, отверстия и опирание могут отличаться от предполагаемых.

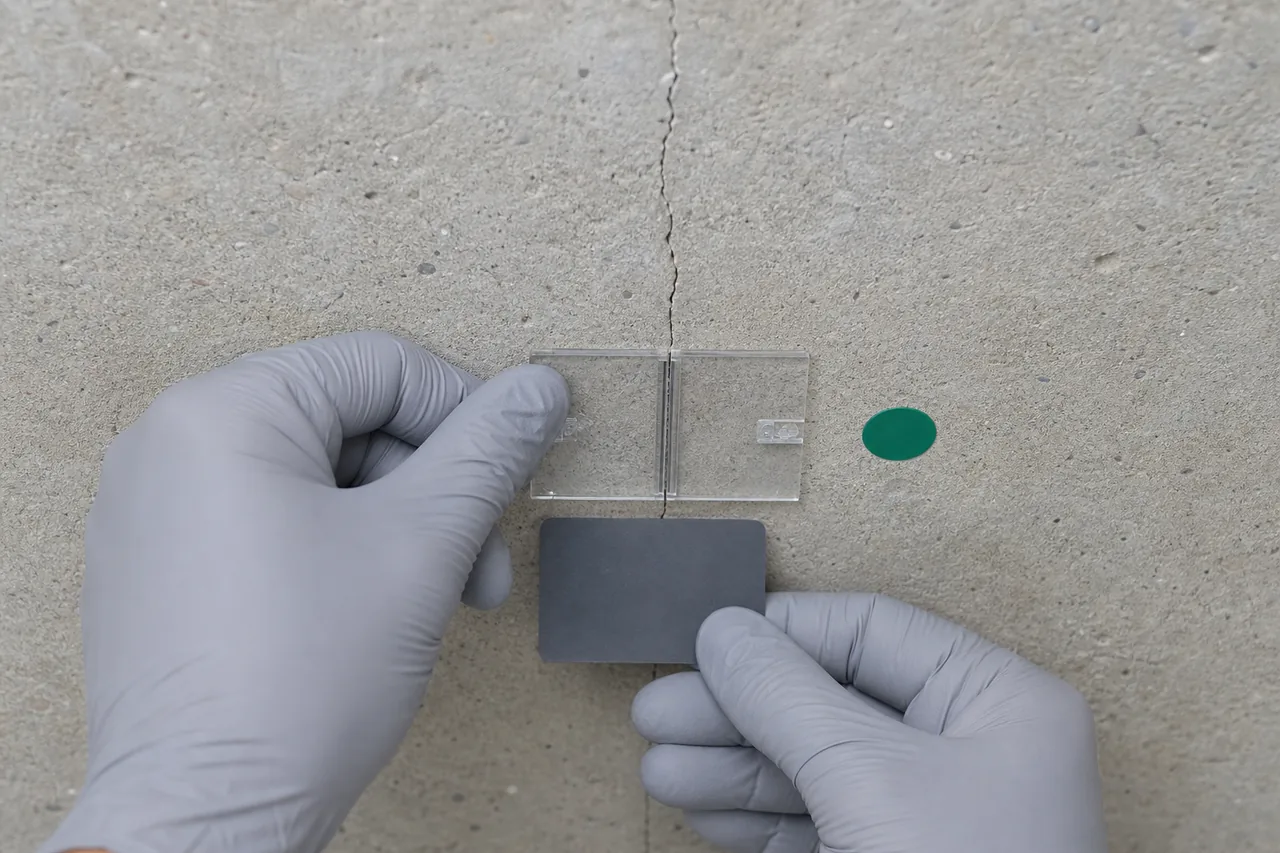

Осмотреть только верхнюю отделку. Трещины и коррозионные признаки часто видны снизу, а покрытие пола скрывает саму конструкцию.

Проверить материал без узлов. Достаточная прочность бетона или стали не компенсирует повреждённое опирание, соединение либо вырез.

Перенести вывод на соседний пролёт. Даже внешне одинаковые участки могут иметь другое опирание, ремонт или нагрузку.

Сразу проектировать усиление. Сначала отделяют подтверждённый дефицит несущей способности от дефекта, который устраняется ремонтом или наблюдением.

От чего зависит стоимость

• число участков, пролётов и типов перекрытия;
• материал, схема и доступность верхней и нижней поверхности;
• полнота чертежей и расхождения с натурой;
• количество существующих и планируемых нагрузок;
• объём инструментальных измерений и вскрытий;
• необходимость лаборатории, мониторинга или подъёмной техники;
• число расчётных сочетаний и вариантов размещения;
• требуемый формат и адресат документа.

Дополнительные работы согласуем до выполнения.

От чего зависит срок

График определяют доступ к обеим поверхностям, площадь, число схем и нагрузок, сохранность документации, вскрытия, лаборатория и сложность расчётной модели. Срок работы SEC-WAY отделяем от восстановления отделки, проектирования усиления, согласований и решений третьих лиц.

Границы и гарантия

Вывод относится к указанному участку, рассмотренной схеме нагрузки, доступным зонам и состоянию на дату обследования. Скрытые узлы без вскрытия, неподтверждённые характеристики и исключённые из программы элементы перечисляем отдельно. Изменение массы, положения оборудования, состава пола или конструктивной схемы требует новой проверки.

Гарантия SEC-WAY действует 6 месяцев на выполненные нами работы. Фактическую ошибку при неизменном задании исправим без дополнительной оплаты. Гарантия не распространяется на новые повреждения, изменение нагрузок, качество ремонта или монтажа, проект усиления и решения третьих лиц.

Нормативная основа

Обследование технического состояния выполняем с учётом ГОСТ 31937-2024 в применимой части. Расчётные требования выбираем по материалу, схеме, назначению и воздействиям конкретного объекта. Программу и перечень применяемых документов фиксируем до натурных работ.

Частые вопросы

Обсудить обследование перекрытия

Пришлите план, фотографии и схему размещения нагрузки. Мы отделим обязательные измерения от дополнительных, обозначим границы расчёта и подготовим состав работ без лишних исследований.
