Георадарное обследование фундамента

Почему глубины с улицы и из подвала различаются

Уличное покрытие и пол подвала находятся на разных уровнях. Если сравнить только расстояние от антенны до отражающей границы, можно ошибочно предположить перепад подошвы там, где его нет. Сначала нужно учесть отметку поверхности, с которой выполнялся каждый проход.

Ниже — условный расчёт, а не результат обследования конкретного здания. Предположим, что на двух горизонтальных поверхностях выполнено зондирование вниз, вертикальные глубины обоснованно оценены, а нулём выбрана одна общая исходная отметка.

В примере глубины различаются на 1,40 м, но расчётные отметки совпадают: +0,20 − 2,00 = −1,80 и −1,20 − 0,60 = −1,80. Само совпадение ещё не доказывает, что оба отражения относятся к подошве одного фундамента. Это проверяют по положению профилей, характеру записей, чертежам и доступным контрольным данным.

Для прохода по боковой стене расстояние в направлении зондирования нельзя таким же вычитанием превратить в вертикальную отметку. Направление съёмки и привязка должны быть показаны на схеме.

Какой результат нужен для вашего решения

Локальная съёмка помогает уточнить предполагаемый контур подземной части, проследить отдельные границы и выбрать точки дополнительной проверки. Возможность оценить глубину заложения и размеры зависит от конструкции, доступа и качества сигнала. В программе заранее указываем, какие параметры нужно получить и чем подтвердить спорную интерпретацию.

Если вопрос звучит «почему появились трещины» или «можно ли надстроить этаж», нужно обследование фундамента с оценкой состояния и необходимыми дополнительными работами. Георадарный разрез может стать частью исходных данных, но не заменяет заключение и расчёт несущей способности.

Поиск пустот и неоднородностей массива под зданием относится к георадарному обследованию грунта. Когда нужны положение арматуры и закладных внутри доступной бетонной конструкции, согласуют сканирование бетона и железобетона. Эти задачи не включаются автоматически в локальную проверку геометрии фундамента.

Что передаём вместе с разрезами

План показывает положение и направление каждого профиля, границы обследованного участка и доступные поверхности. Для высотной привязки фиксируем исходную точку и её принятую отметку; местный условный ноль не называем абсолютной высотой. Если проект требует привязки к геодезической системе, состав такой работы согласуем отдельно.

На разрезах указываем основу пересчёта времени сигнала в глубину и ограничения оценки. Отражающая граница, принятая при интерпретации за подошву, остаётся предположением, пока для более уверенного вывода недостаточно подтверждений. Прямо отмечаем разрывы прослеживания, помехи и непроверенные зоны.

В отчёт включаем характерные радарограммы, пояснение обозначений, сопоставление с переданными чертежами и рекомендуемые места контрольной проверки. Проектный контур, фактически полученные данные и интерполяцию между профилями показываем раздельно. Нельзя дорисовать скрытую часть по симметрии и представить её измеренной.

Если результаты нужны проектировщику, до выезда согласуем требуемые сечения, координатную основу и формат файлов. Это позволяет сразу подготовить материалы для его задачи, а не переоформлять их после съёмки.

Где георадар не заменит вскрытие

Георадар регистрирует отражения электромагнитного сигнала, а не фотографирует фундамент под землёй. Различимость границ зависит от электрических свойств материалов; влажные проводящие грунты, засоление и металлические экраны могут резко ухудшать результат. Влияние проводимости и ограничения метода описаны в технических материалах FHWA.

У стен и выступов возникают дополнительные отражения, которые можно ошибочно принять за скрытую конструкцию. Нужны сопоставление проходов и контрольные сведения. Для существующих фундаментов зависимость результата от условий площадки отдельно рассмотрена в исследовании FHWA о неизвестных подземных фундаментах. Это исследование 1998 года поясняет ограничения; его испытанные глубины не являются паспортом современного оборудования.

Если подошва не различается, в результате фиксируем невозможность её надёжной оценки. Не обещаем полную геометрию без вскрытий на любом объекте. Место шурфа, безопасный порядок его устройства и контрольный замер согласуют в отдельной программе; земляные работы, крепление, водоотлив и восстановление не входят в обычное сканирование.

Состав и стоимость обследования

Ориентировочная стоимость — от 50 000 ₽ за локальное обследование фундамента по согласованной программе. Базовый состав: изучение переданных материалов, один выезд при обычном доступе, пробные и рабочие профили на одном согласованном участке, местная высотная привязка поверхностей, обработка, план профилей, разрезы и технический отчёт. Протяжённость участка, объём проходов и доступные стороны фиксируем в смете.

На цену влияют число участков, перепады уровней, стеснённость доступа, требуемая плотность съёмки, помехи, наличие контрольных данных и состав выдаваемых материалов. Полный периметр здания, создание геодезической основы, устройство доступа, шурфы, демонтаж и восстановление покрытий, лабораторные исследования, дополнительные методы, расчёт и повторные выезды оцениваются отдельно. Работы без НДС.

Пришлите адрес, план с нужным участком, фотографии цоколя и подвала, а также описание будущих работ. Если сохранились чертежи фундамента или сведения о вскрытиях, приложите их. Ответим в течение часа в рабочее время; дату выезда, срок отчёта и окончательную цену закрепим после согласования объёма.

Этапы георадарного обследования фундамента

Этапы работы

Действие и результат каждого шага фиксируем после проверки исходных данных.

5 этаповв естественном порядке

01Формулируем…

02Согласуем доступ и…

03Проверяем…

04Снимаем профили и…

05Передаём материалы и…

1. Этап 01⌕
   Формулируем проверяемый вопрос

   Уточняем, какие границы или размеры нужны и для какого решения. Отделяем локальную геометрию от диагностики причин деформаций, исследования грунтов и расчёта допустимой нагрузки.

2. Этап 02◇
   Согласуем доступ и основу привязки

   Изучаем планы, осматриваем доступные поверхности, выбираем положение профилей и исходную высотную точку. Уточняем, есть ли известная граница для проверки глубины и нужен ли отдельный контрольный этап.

3. Этап 03✎
   Проверяем применимость на пробных проходах

   Оцениваем качество отражений и помехи. Если задача не решается в выбранных условиях, фиксируем причину и согласуем изменение программы до расширения съёмки. Условия оплаты пробного этапа определяем заранее.

4. Этап 04✓

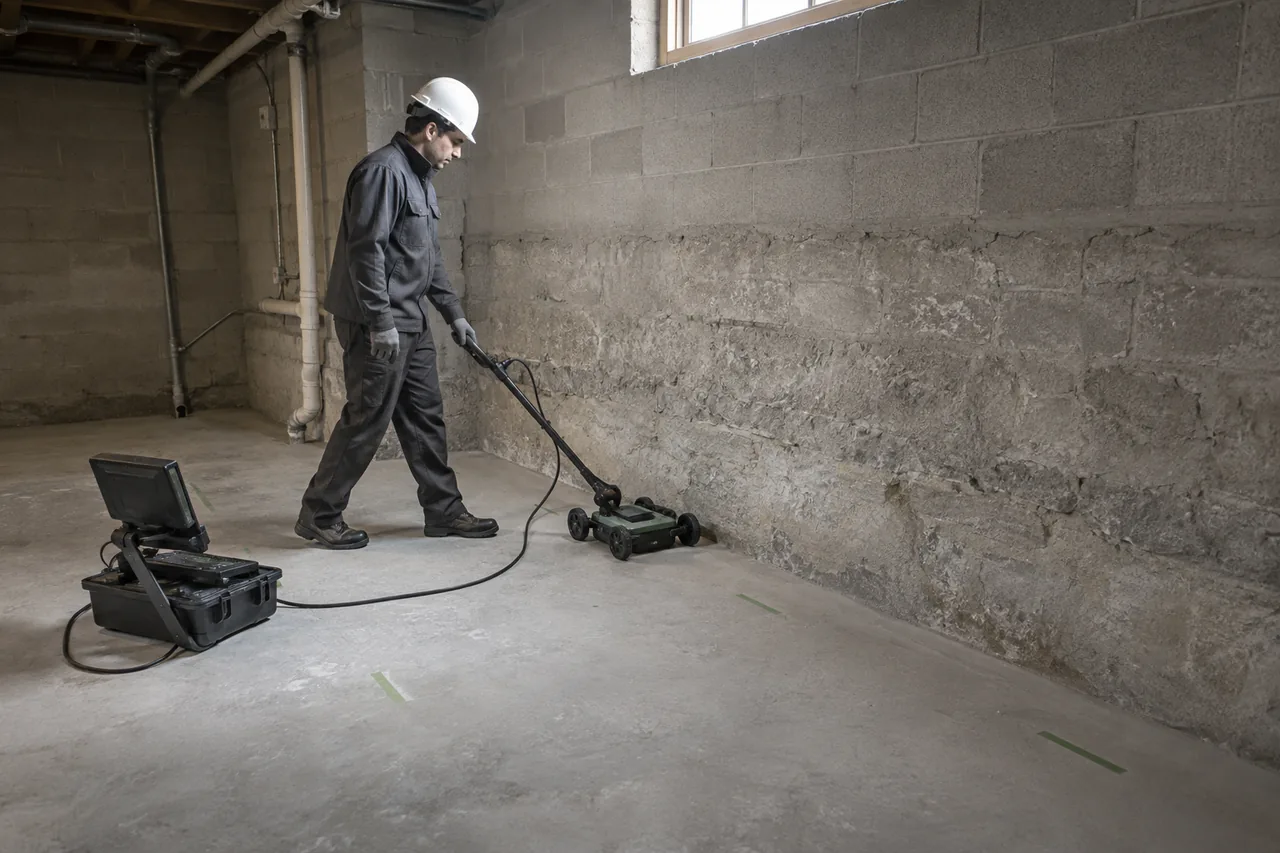

   Снимаем профили и сопоставляем границы

   Выполняем согласованные проходы с фиксацией их положения и поверхности съёмки. При обработке учитываем принятую скорость сигнала, приводим данные к согласованной основе и проверяем согласованность интерпретации.

5. Этап 05↗
   Передаём материалы и точки проверки

   Выдаём план, разрезы и отчёт с пределами выводов. Обсуждаем, какие данные можно передать проектировщику, а какие параметры потребуют вскрытия, обмера или другого метода.

Статус отчёта и ответственность

ГОСТ 31937-2024 устанавливает правила обследования и мониторинга технического состояния зданий и сооружений. Когда георадар входит в такое обследование, его задачу и оформление согласуют с общей программой. Локальный георадарный отчёт сам по себе не подтверждает возможность реконструкции и не присваивает категорию состояния всему зданию.

SEC-WAY организует работы с привлечением профильных исполнителей. Состав измерений, результат и ответственность закрепляем в договоре. Гарантия 6 месяцев относится к исправлению недостатков выполненной SEC-WAY работы при неизменном задании, а не к обнаружению любой скрытой границы. Если способ обследования ещё не выбран, начните с проверки применимости георадарного метода.
